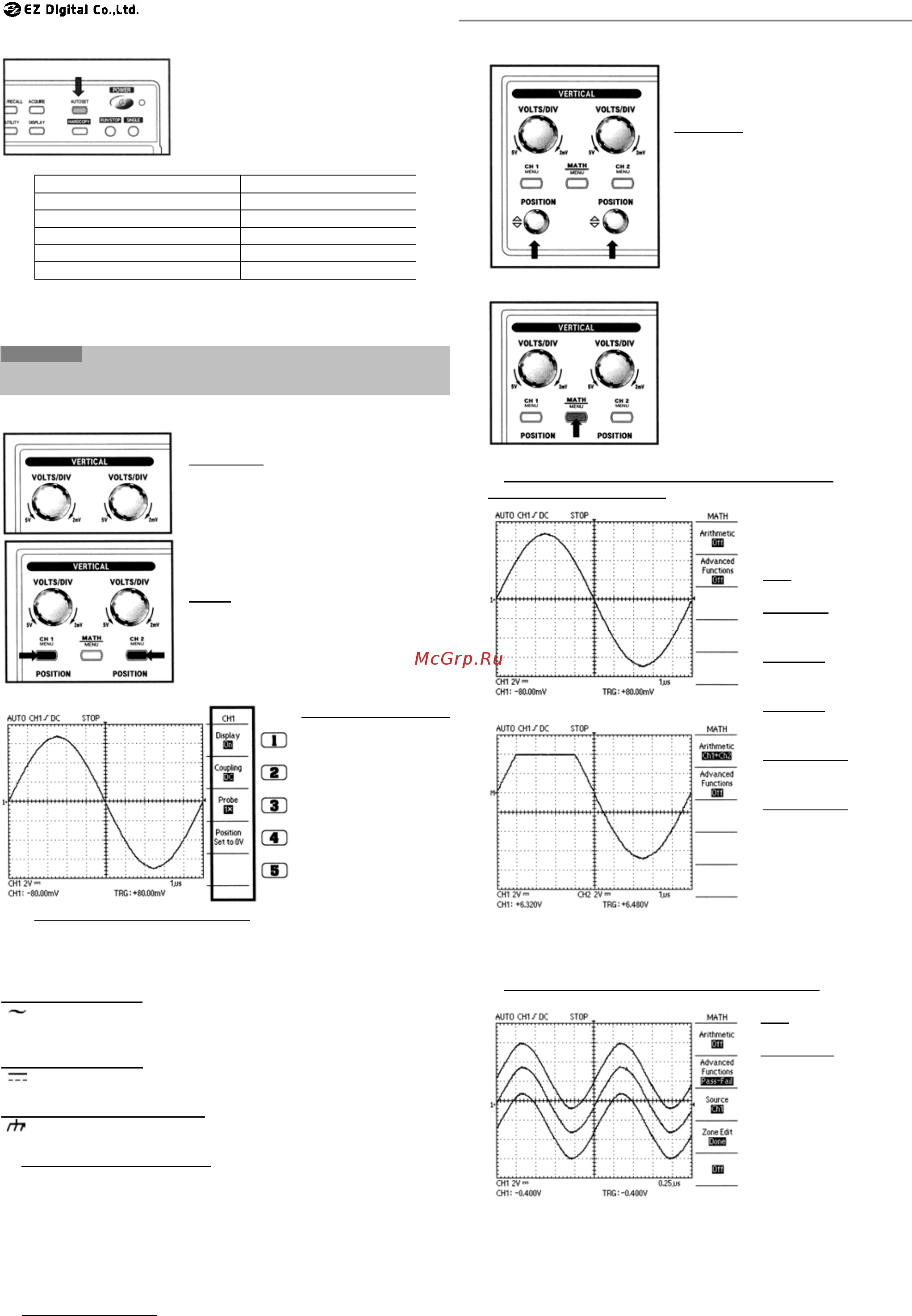

СЕРИЯ DS-1000 ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
5
2-2 МЕНЮ
2-2-1 Автонастройка
При нажатии кнопки AUTOSET
происходит настройка параметров
развертки и вертикального усилителя
таким образом, чтобы получить на
экране оптимальное изображение
входного сигнала.
В этом режиме происходят следующие установки:
Функция Установка
Связь входа сигнала Закрытый (AC)
Тип запуска По уровню
Связь входа запуска Открытый (DC)
Полярность синхронизации По переднему фронту
Режим синхронизации Авто
Условия: Режим AUTOSET применим только для стабильного
периодического сигнала со следующими параметрами:
a) частота: 50 Гц – макс. частота полосы пропускания;
b) амплитуда: более 60 мВ.
Замечание. При невыполнении этих условий на экране
появляется надпись: “Unable to autosetup” (Авто настройка
невозможна).
2-2-2 Органы управления вертикальным отклонением
Следующее описание справедливо для обоих каналов CH1 и СH2:
VOLTS/DIV
Чувствительность по
вертикали может быть уставлена
регуляторами VOLTS/DIV отдельно
для каждого канала.
MENU
(CH1, CH2) Вызов меню
каналов. Для каждого канала
действует отдельное меню.
1) DISPLAY (ON/OFF)
При нажатии кнопки
включается или
выключается
изображение сигнала
соответствующего
канала.
2) COUPLING (AC/DC/GROUND)
Возможны 3 варианта
подключения усилителя вертикального отклонения к входу. При
выборе одного из них в левой нижней части экрана появляется
индикатор соответствующего режима. При каждом нажатии кнопки
происходит последовательная смена режимов.
AC (закрытый вход)
Режим отображается на экране символом
"
". Входной сигнал подключается к усилителю через
разделительный конденсатор. Регистрируется только переменная
компонента сигнала, постоянная обрезается.
DC (открытый вход)
Режим отображается на экране символом
"
". Входной сигнал подключается к усилителю напрямую.
Регистрируется полный сигнал.
GROUND (заземленный вход)
На экране отображается символом
"
". Входной сигнал отключен, а вход усилителя вертикального
отклонения заземлен.
3) PROBE (х1/х10/х100/х1000).
Служит для учета используемого
аттенюатора пробника при регистрации сигнала.
х1 При коэффициенте ослабления 1:1 или при непосредственном
подключении сигнала ко входу осциллографа.
х10 Выбирается, если коэффициент ослабления аттенюатора 10.
х100 Выбирается, если коэффициент ослабления аттенюатора
100.
х1000 Выбирается, если коэффициент ослабления аттенюатора
1000.
4) POSITION SET TO 0
. Устанавливает вертикальное положение
сигнала, соответствующее 0 В. Кнопка выполняет функцию
подобную действию регулятора вертикального положения
(POSITION).
POSITION Изображение сигнала
может быть смещено по вертикали
вверх и вниз, вращением этого
регулятора. При вращении вправо
изображение смещается вверх, влево
– вниз.
2-2-3 Кнопка MENU MATH
При нажатии этой кнопки на экране
появляется меню математических
функций: ARITHMETIC и ADVANCED
FUNCTIONS.
1) ARITHMETIC (OFF/CH1+CH2/CH1-CH2/CH2-CH1/
CH1 INVERT/CH2 INVERT)
С помощью этого меню
возможны сложение,
вычитание и инверсия
сигналов обоих каналов.
OFF
Отключение
математической обработки.
CH1+CH2
На экране
отображается сумма двух
сигналов.
CH1-CH2
На экране
отображается разность
CH1-CH2.
CH2-CH1
На экране
отображается разность
CH2-CH1.
CH1 INVERT
Инвертированный сигнал
канала CH1.
CH2 INVERT
Инвертированный сигнал
канала CH2.
Изображение результатов
математического
вычисления автоматически
заменяет изображение
исходных сигналов.
При включении изображения сигнала соответствующего канала
данная функция отключается.
2) ADVANCED FUNCTIONS (OFF/PASS-FAIL/FFT)
Дополнительные функции
OFF
Дополнительные
функции отключены
PASS-FAIL
Позволяет
устанавливать на экране
границы области
сравнения и сверяет с
ней регистрируемый
сигнал. При включении
этой функции на экране
появляются пункты меню
ON/OFF, CH1/CH2 и EDIT.
Эта функция автоматически отключается при переходе в режим
развертки X-Y, функции AUTOSET, меню MEASURE, режим
самописца, арифметических функций или при включении режима
курсоров.
