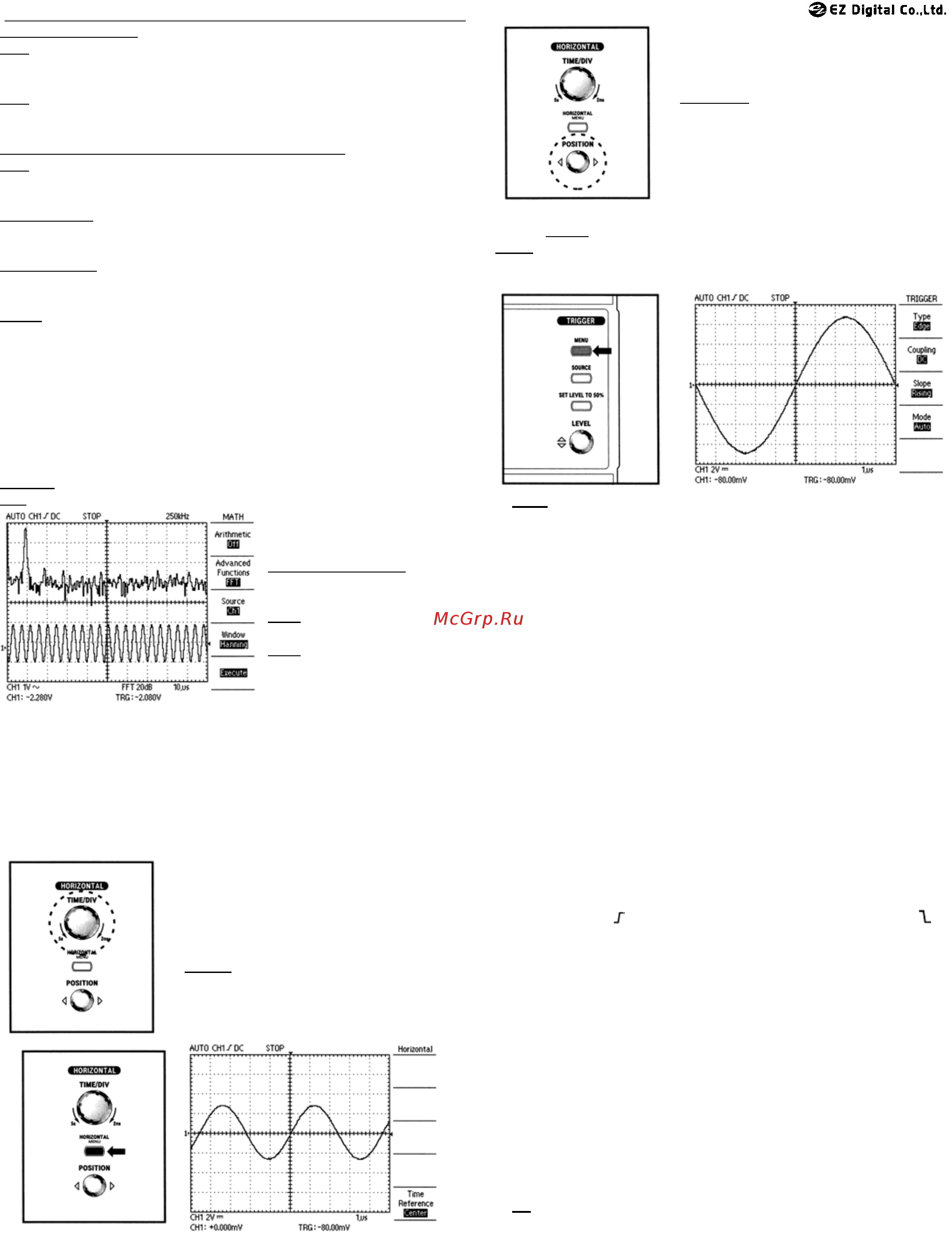

СЕРИЯ DS-1000 ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
6
SOURCE (CH1/CH2)
CH1
Эта кнопка позволяет выбрать область сравнения, взяв за
основу сигнал 1-го канала, а также выбрать сигнал 1-го канала
для сравнения его с областью сравнения.
CH2
Эта кнопка позволяет выбрать область сравнения, взяв за
основу сигнал 2-го канала, а также выбрать сигнал 2-го канала
для сравнения его с областью сравнения.
ZONE EDIT (OFF/UPPERSIDE/LOWERSIDE/DONE)
OFF
При этом функция сравнения PASS-FAIL отключается, и
стираются границы области сравнения. Но данные из памяти не
стираются.
UPPER SIDE
Позволяет установить верхнюю границу области
сравнения. Это делается вращением ручки функциональной
регулировки (см. 2-1-7).
LOWER SIDE
Позволяет установить нижнюю границу области
сравнения. Это делается вращением ручки функциональной
регулировки (см. 2-1-7).
DONE
В этом режиме происходит сравнение текущего сигнала с
заданной областью.
Когда сигнал не выходит за границы заданной области, то
поддерживается непрерывный режим развертки изображения.
Если же сигнал выходит за границы области, на экране
появляется надпись STOP, и осциллограмма застывает. При
необходимости повторного запуска сравнения, нажмите кнопку
RUN/STOP. Процесс сравнения также начнется при
переключении из состояния OFF в ON (см. следующий пункт
меню).
OFF/ON
Служит для включения/выключения функции сравнения.
FFT
Быстрое преобразование Фурье (БПФ).
Функция БПФ позволяет
произвести спектральный
анализ сигнала.
SOURCE (CH1/CH2)
Источник сигнала для
анализа.
CH1
Анализ сигнала
канала CH1.
CH2
Анализ сигнала
канала CH2.
WINDOW (RECTANGLE/HAMMING/HANNING)
RECTANGLE Преобразование по прямоугольному коду.
HAMMING Преобразование по коду Хэмминга.
HANNING Преобразование по коду Хэннинга.
EXECUTE /CALCULATION
EXECUTE При запуске производится анализ спектра сигнала,
после окончания вычислений развертка останавливается.
CALCULATION. Индицирует процесс вычисления.
2-2-4 Органы управления горизонтальной разверткой
TIME/DIV Масштаб развертки по
горизонтали выбирается ручкой
TIME/DIV. Наиболее медленная
развертка соответствует положению
5 с/деление, наиболее быстрая
развертка 2нс/деление.
MENU
Эта кнопка включает
горизонтальное меню.
TIME REFERENCE (Center/Right/Left)
определяет положение курсора запуска
по отношению к экрану.
Center: курсор запуска на середине экрана
Right: курсор запуска в крайнем правом положении
Left: курсор запуска в крайнем левом положении
POSITION
Служит для смещения осциллограммы
по горизонтали.
2-2-5 Органы управления синхронизацией (запуском).
Кнопка MENU
выводит на экран меню TRIGGER.
TYPE
Возможны два типа синхронизации – по перепаду уровня
обычного сигнала (Edge) и для телевизионных сигналов (TV). Для
каждого типа существует свой набор команд меню.
1) Edge
В этом случае синхронизация генератора развертки
осуществляется по перепаду уровня входного сигнала
COUPLING (AC/DC/HF REJECT/LF REJECT)
Данная функция определяет, какая часть входного сигнала
должна попасть на схему запуска. Таким образом, эта
функциональная кнопка позволяет выбрать способ связи
источника пускового сигнала и схемы запуска. При нажатии кнопки
последовательно высвечиваются значения AC, DC, HF Reject и LF
Reject.
AC: На схему запуска поступает только переменная
составляющая сигнала, а постоянная отфильтровывается.
DC: На схему запуска поступает весь сигнал без искажений.
Запуск происходит при превышении постоянного уровня
установленного уровня запуска.
HF Rejection (фильтр нижних частот). При этом режиме
высокочастотные составляющие сигнала (свыше 300КГц)
отфильтровываются, и на вход схемы запуска поступают только
низкочастотные компоненты сигнала.
LF Rejection (фильтр верхних частот). При этом режиме
низкочастотные составляющие сигнала (менее 1КГц)
отфильтровываются, и на вход схемы запуска поступают только
низкочастотные компоненты сигнала.
SLOPE (RISING/FALLING) Этот режим задает место поиска точки
запуска на нарастающей или на спадающей части сигнала. На
экране символ “
” обозначает нарастающий перепад, а “ ” –
спадающий.
MODE (AUTO/NORMAL/SINGLE) Режим запуска. При нажатии
кнопки MODE на экране последовательно появляются значения
режимов AUTO, NORM, SINGLE. Установленный режим запуска
индицируется в левом верхнем углу экрана.
AUTO: В этом режиме при отсутствии условия запуска, запуск
развертки происходит принудительно. При этом синхронизация
развертки и входного сигнала отсутствует. Другими словами,
развертка изображения происходит с произвольной начальной
фазой входного сигнала. Осциллограмма как бы прокручивается
по экрану.
NORM: В этом режиме при отсутствии условия запуска, запуск
развертки не происходит и сигнал на экране не отображается.
SINGLE: В этом режиме схема запуска работает подобно режиму
NORM, однако после прохождения запуска осциллограф
переходит в режим остановки (STOP) до ручного перезапуска.
2) TV
(запуск по видеосигналу)
Для наблюдения за видеосигналами используйте запуск TV.
