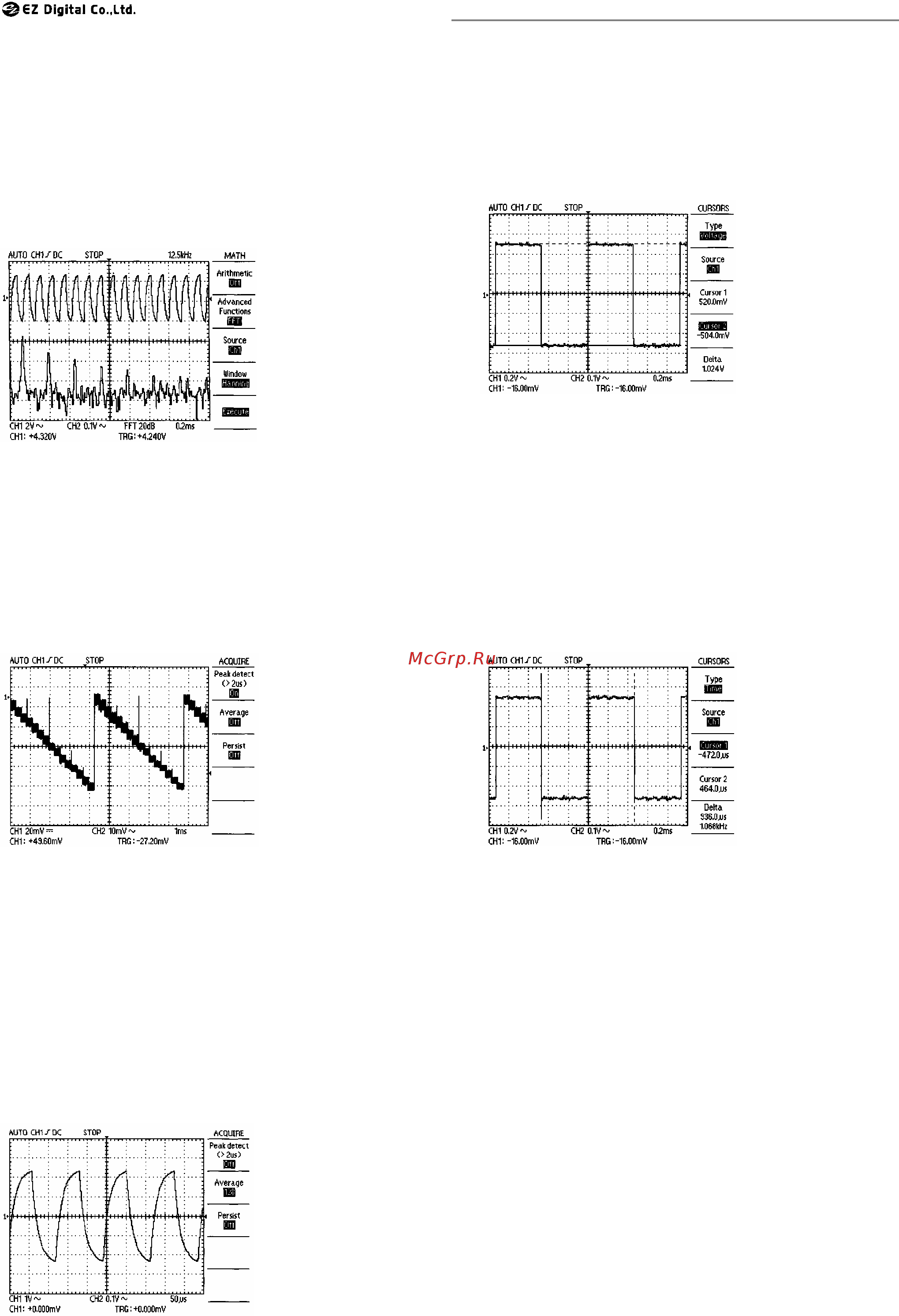

СЕРИЯ DS-1000 ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
11
4. Нажмите кнопку рядом с Zone Edit еще раз, выберите Lower
Side (нижняя граница области) и установите уровень, как
описано выше.
5. Нажмите кнопку рядом с Zone Edit еще раз, выберите Done.
6. Функциональная кнопка рядом со следующим пунктом меню
включает (On) и выключает эту функцию (Off).
Быстрое преобразование Фурье (FFT)
Детальное описание FFT приведено в предыдущей главе. Цель
настоящего обсуждения - получить представление о работе с этой
функцией. FFT - широко используемая методика преобразования
сигнала из временной зависимости в частотную зависимость. Это
бывает полезно для анализа колебаний, измерение шумов
источников питания, измерение гармоник и т.п. Проделайте
следующие шаги:
1. Нажмите синюю
функциональную кнопку
рядом с пунктом меню
Advanced Functions до
появления надписи FFT.
2. Удостоверитесь, что
источник сигнала
(Source) - канал 1 (Ch1).
3. Используя регулятор,
расположенный над
функциональными
кнопками, установите
вертикальный уровень.
4. В пункте меню Window возможны три варианта: прямоугольник
(Rectangle), хамминг (Hamming), ханнинг (Hanning). Каждый
вариант хорош для удовлетворения специфической задачи, и
их детальное обсуждение здесь не приводиться. Пока,
выберите Rectangle.
5.
Нажмите функциональную кнопку рядом с меню Execute.
Результат преобразования будет показан в нижней части
экрана.
6. Нажатие кнопки RUN/STOP позволяет остановить процесс.
3-1-7 Использование функции ACQUIRE
1) Просмотр сигнала с высоким уровнем шума
Часто Вы должны иметь
дело с сигналом с
высоким уровнем шума,
отображаемым на
экране осциллографа, и
Вам необходимо его
подробно
анализировать. Сигнал
может содержать
большее количество
деталей, чем Вы видите
на экране.
Сигнал кажется шумным, и Вы подозреваете, что шум - причина
неполадок в вашей схеме. Полезно видеть пики, которые
обнаруживают и подчеркивают выбросы и сбои в вашем сигнале.
Чтобы лучше анализировать шум и видеть пики, проделайте
следующие шаги:
1. Нажмите кнопку ACQUIRE, чтобы отобразить меню ACQUIRE.
2. Нажмите функциональную кнопку пункта Peak Detect и
установите значение On.
3. При необходимости, нажатием кнопки DISPLAY, включите меню
Display.
4. Используя функциональные кнопки Contrast Increase
(увеличение контрастности) и Contrast Decrease (уменьшение
контрастности), установите уровень контрастности для
максимальной детализации шумов.
2) Сигнал с высоким уровнем шума, выделение сигнала из
шума
Многие сигналы
содержат
нежелательные шумы.
Часто необходимо
анализировать форму
сигнала, игнорируя
нежелательный шум.
Чтобы снизить
нежелательный шум в
сигнале, показанном на
экране, проделайте
следующие шаги:
1. Нажмите кнопку ACQUIRE, чтобы отобразить меню ACQUIRE.
2. Нажмите функциональную кнопку пункта Average.
3. Каждое нажатие кнопки Average и изменяет число усредняемых
сигналов. Наблюдайте при этом за изменением формы сигнала
на экране. Возможен выбор числа усредняемых сигналов от 2
до 128.
Усреднение уменьшает случайные шумы и позволяет более легко
увидеть фактическую форму сигнала.
3-2 Исмерения с помощью курсоров
Используя курсоры, Вы можете производить временные и
амплитудные измерения параметров формы сигнала.
3-2-1 Измерение амплитуды колебаний
Предположим, что Вы
хотите измерить амплитуду
какой-либо области
сигнала, для этого
проделайте следующие
шаги:
1. Нажмите кнопку
CURSOR, чтобы
отобразить меню
CURSORS.
2. Нажмите функциональную кнопку пункта меню Type и
установите значение Voltage.
3. Нажмите функциональную кнопку пункта меню Source и
установите значение CH1.
4. Нажмите функциональную кнопку Cursor 1 и, вращая регулятор,
расположенный над функциональными кнопками, установите
необходимое положение курсора.
5. Нажмите функциональную кнопку Cursor 2 и повторите
процедуру.
6. Нажмите функциональную кнопку Delta и, вращая регулятор,
наблюдайте за параллельным перемещением линий. При этом
будет отображаться напряжение между пиками, отмеченными
этими линиями.
3-2-2 Измерение частоты
Предположим, что Вы хотите измерить частоту в какой-либо
области сигнала. Процедура подобна измерению амплитуды:
1. Нажмите кнопку
CURSOR, чтобы
отобразить меню
CURSORS.
2. Нажмите
функциональную
кнопку пункта меню
Type и установите
значение Time.
3. Нажмите
функциональную
кнопку пункта меню
Source и установите
значение CH1.
4. Нажмите функциональную кнопку Cursor 1 и, вращая регулятор,
расположенный над функциональными кнопками, установите
необходимое горизонтальное положение курсора.
5. Нажмите функциональную кнопку Cursor 2 и повторите
процедуру.
6. Нажмите функциональную кнопку Delta и, вращая регулятор,
наблюдайте за параллельным перемещением линий. При этом
будет отображаться частота между пиками, отмеченными этими
линиями.
3-3 Измерение двух сигналов
1. Предположим, что Вам необходимо измерить два сигнала
одновременно. Например, нужно измерить коэффициент
усиления усилителя звукового диапазона, в такой ситуации
проделайте следующие шаги:
2. Подключите пробники. Нажмите кнопки CH 1 MENU и CH 2
MENU, чтобы включить оба канала.
3. Нажмите кнопку AUTOSET.
4. Нажмите кнопку CH1 MENU для включения изображения
первого канала.
5. Используя регуляторы VOLTS/DIV и POSITION, отрегулируйте
изображение.
