Trimble S3 [3/78] Ccab09lp4320t5

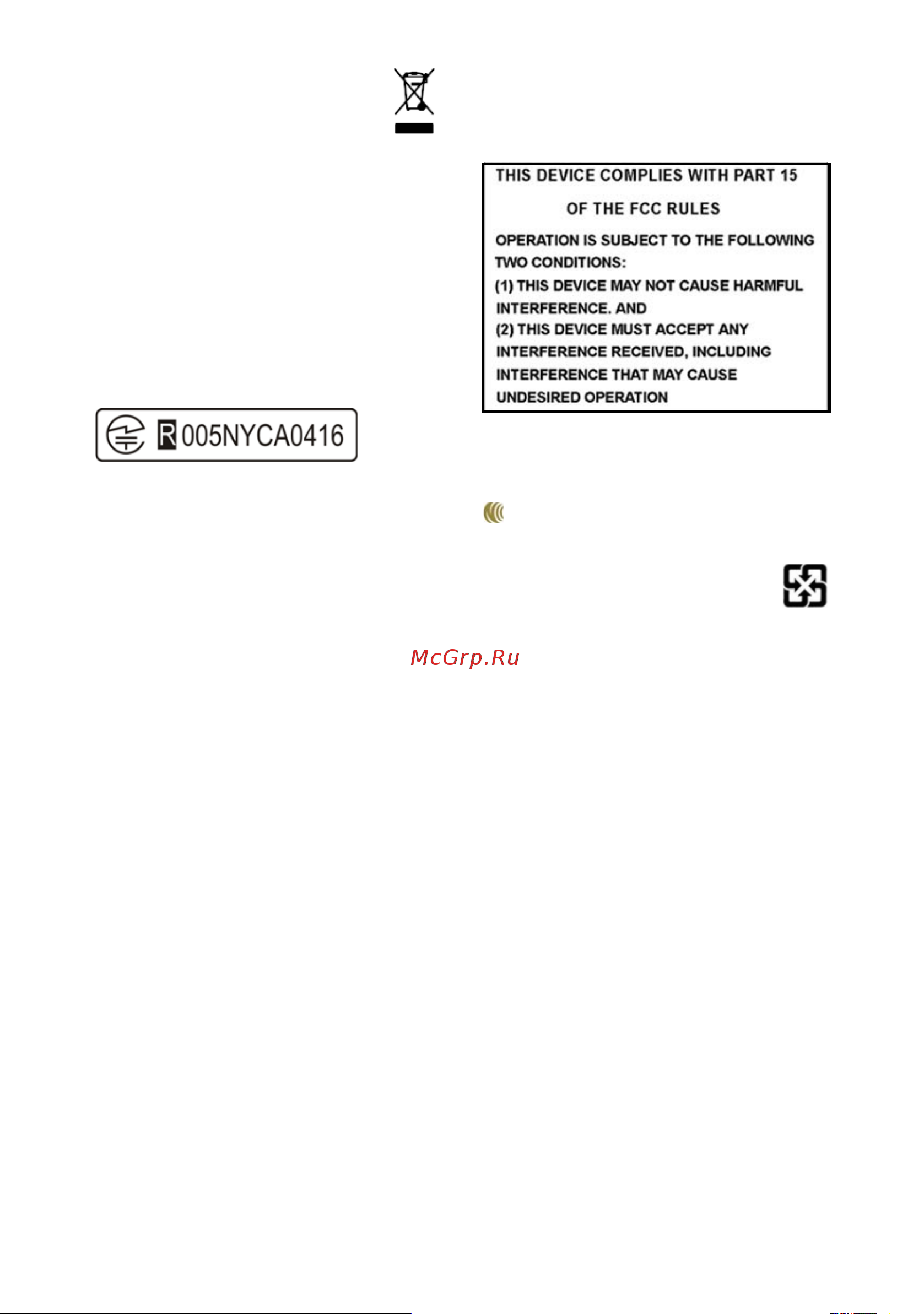

![Trimble S3 [3/78] Ccab09lp4320t5](/views2/1302807/page3/bg3.png)
Переработка в Европе. Для получения
информации о переработке отходов
электрического и электронного
оборудования и продуктов Trimble,
работающих от электросети (WEEE) следует
обратиться по тел.: +31 497 53 24 30 и спросить
«партнера по WEEE». Или отправить письменный
запрос на инструкции по переработке по адресу:
Trimble Europe BV
c/o Menlo Worldwide Logistics
Meerheide 45
5521 DZ Eersel, NL
Япония
Боковая крышка радиомодема с частотой 2,4 ГГц,
артикул: 58123010, содержит радиомодуль с
сертификатом
№:
005NYCA0416
США
Заявление об устройствах класса B. Уведомлени е для
пользователей. Данный прибор проверен и признан
соответствующим ограничениям на цифровые
устройства Класса B, согласно Части 15 правил FCC.
Эти ограничения разработаны для обеспечения
приемлемой защиты от недопустимых помех при
установке в жилых помещениях. Данный прибор
генерирует, использует и излучает радиочастотную
энергию и при установке и
эксплуатации с
нарушением инструкций может создавать помехи
для радиосвязи. Однако нельзя гарантировать, что в
отдельных случаях при правильной установке не
возникнет помех. Если данный прибор стал
причиной помех для приема радио- или
телевизионных сигналов, что можно определить
путем включения и выключения прибора,
пользователю следует устранить помехи одним из
перечисленных ниже способов
.
– Изменить ориентацию или местоположение
приемной антенны.
– Увеличить расстояние между прибором и
приемником.
– Подключить прибор к розетке в цепи, отличной от
той, к которой подключен приемник.
– Обратиться за помощью к продавцу прибора или
опытному специалисту по теле- и радиотехнике.
Изменения и модификации, явно не утвержденные
производителем или держателем патента
на данное
оборудование, могут привести к аннулированию
права на эксплуатацию оборудования в соответствии
с правилами Федеральной комиссией по связи
правительства США. Используемую с данным
передатчиком антенну необходимо устанавливать на
расстоянии не менее 20 см от людей, а также
запрещается ее совместное размещение и работа с
другой антенной или передатчиком.
Боковая крышка радиомодема
с частотой 2,4 ГГц,
артикул: 58010001, содержит радиомодуль с
идентификатором FCC: HSW- 2410G
Боковая крышка радиомодема с частотой 2,4 ГГц,
артикул: 58123010, содержит радиомодуль с
сертификатом №:
FCC ID: HSW - 2410G
Тайвань
Боковая крышка радиомодема с частотой 2,4 ГГц,
артикул: 58123010, содержит радиомодуль с
сертификатом №:
CCAB09LP4320T5
Требования к переработке батарей
Данное изделие содержит съемную литиево-
ионную батарею. В соответствии с
тайваньскими нормативными требованиям
использованные батареи необходимо
перерабатывать.
