vi Руководство пользователя тахеометра Trimble S3
Тахеометр Trimble S3 DR

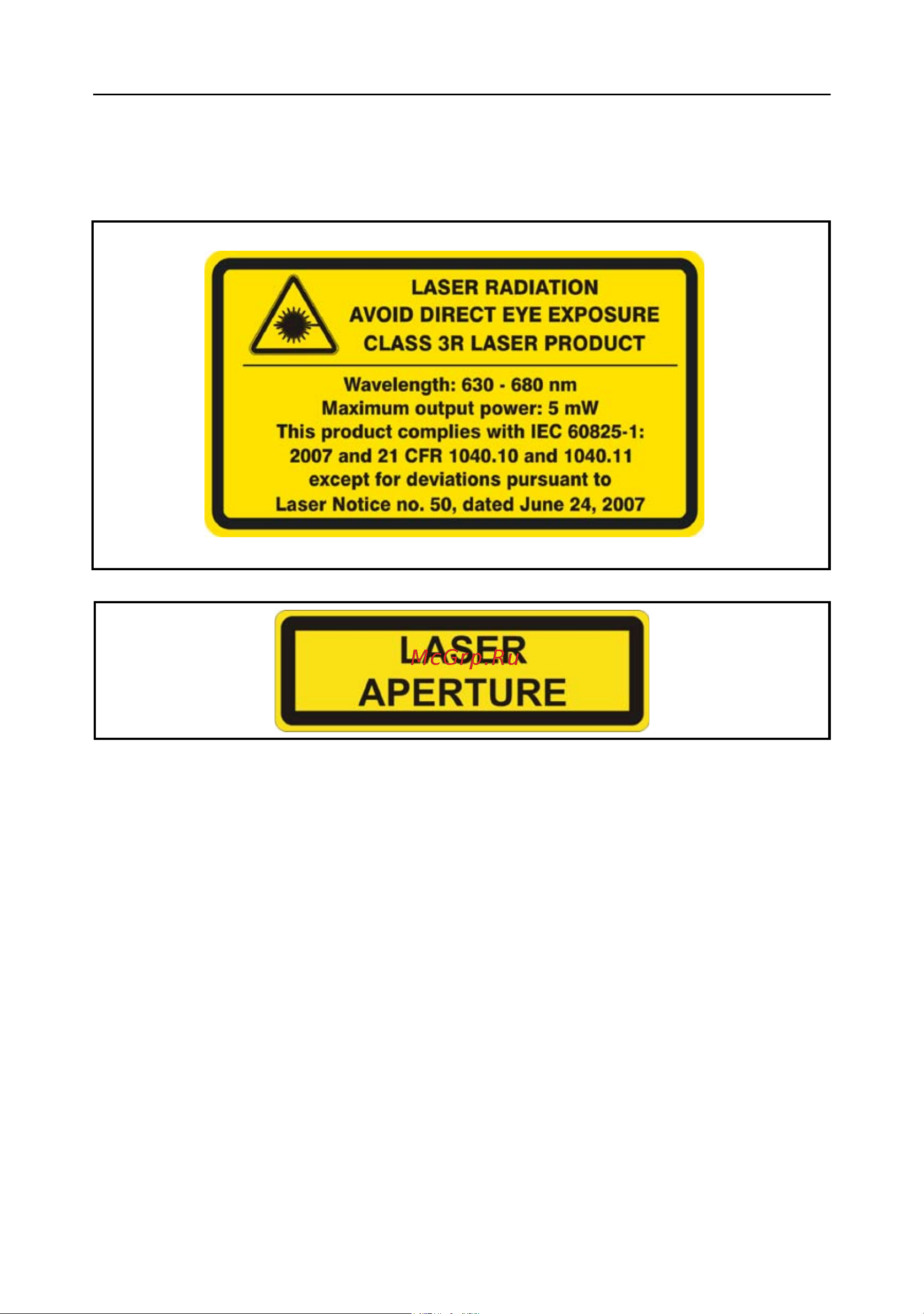

Тахеометр Trimble S3 DR является УСТРОЙСТВОМ С ЛАЗЕРОМ КЛАССА 3R.
В тахеометре Trimble S3 имеются источники видимого и невидимого лазерного
излучения.
Лазерный диод для измерения расстояния в безотражательном режиме DR и функции
лазерного указателя работает на длине волны 660 нм (видимый свет), с расходимостью
пучка 0,4 x 0,4 мрад и выходной мощностью <5 мВт, лазерный луч расположен соосно
со зрительной трубой. Данный режим
предусмотрен для устройств с ЛАЗЕРОМ
КЛАССА 3R.
Лазерный диод для измерения расстояния в режиме призмы работает на длине волны
660 нм (видимый свет), с расходимостью пучка 0,4 x 0,4 мрад и выходной мощностью
<0,017 мВт, лазерный луч расположен соосно со зрительной трубой. Данный режим
предусмотрен для устройств с ЛАЗЕРОМ КЛАССА 1.
Лазерный диод Autolock работает на длине
волны 785 нм (инфракрасный, невидимый
свет), с расходимостью пучка 38,5 мрад и выходной мощностью < 0,35 мВт, лазерный
луч расположен соосно со зрительной трубой. Данный режим предусмотрен для
устройств с ЛАЗЕРОМ КЛАССА 1.
