4 Установка
30 Руководство пользователя тахеометра Trimble S3
2. Для корректировки вертикального положения лазерного пятна вставьте
шестигранный ключ в юстировочный порт вертикального указателя и поверните,
как показано на рис. 4.20.

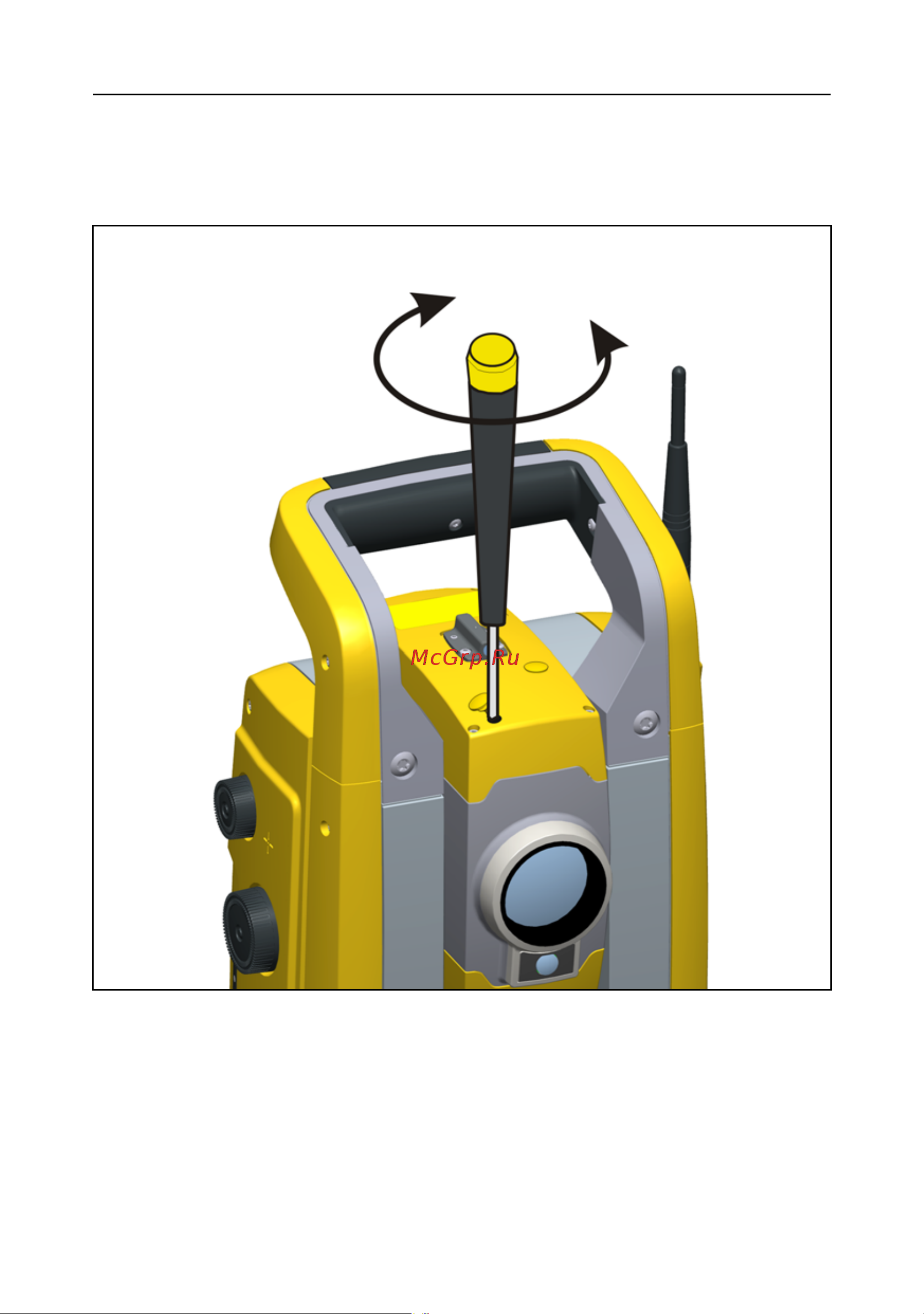

Рис. 4.20. Юстировка вертикального положения
По часовой стрелке = Вниз
Против часовой стрелки = Вверх
