Установка 4
Руководство пользователя тахеометра Trimble S3 31
3. Для корректировки горизонтального положения лазерного пятна вставьте
шестигранный ключ в юстировочный порт горизонтального указателя и поверните,
как показано на Рис.4.21.

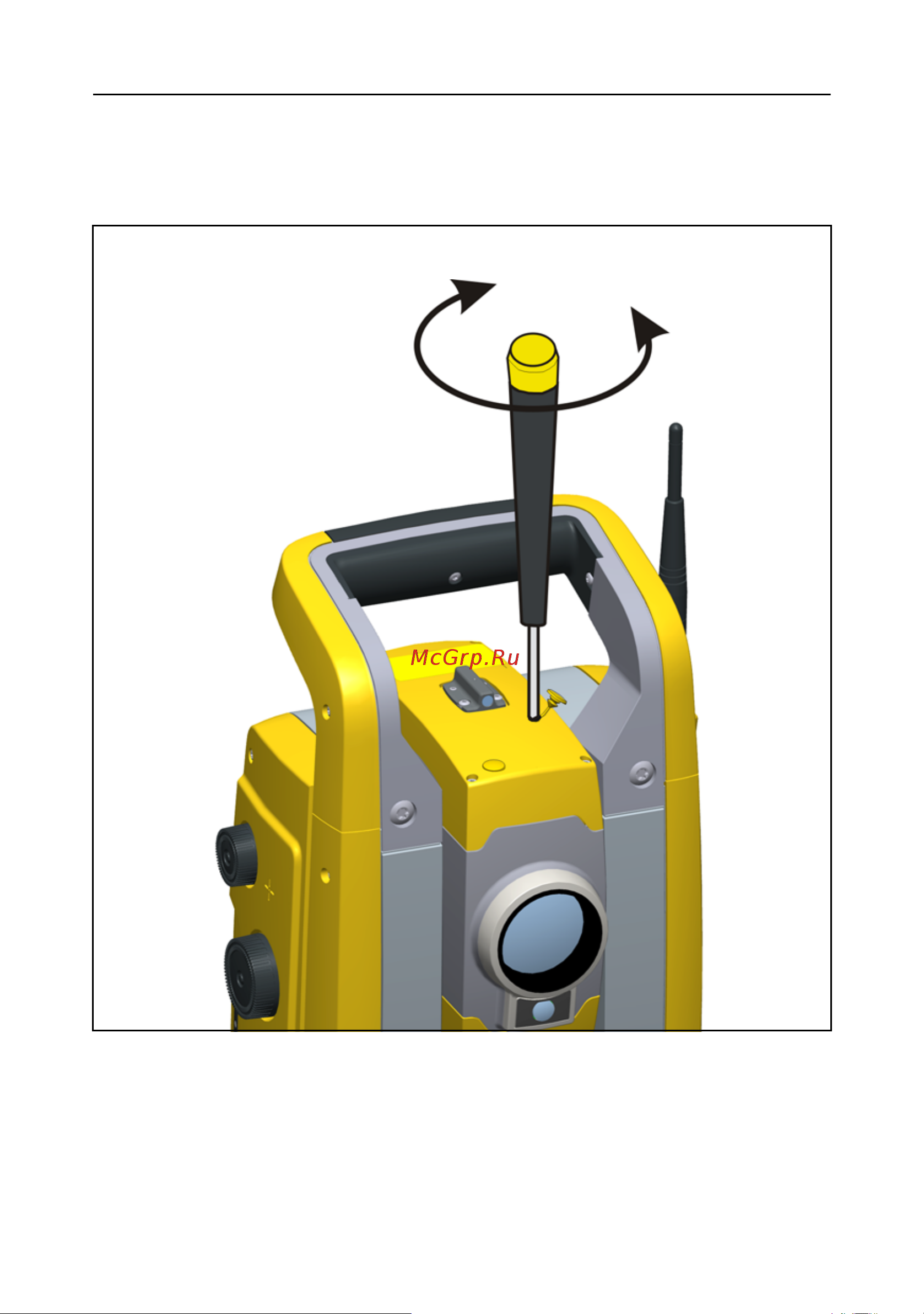

Рис. 4.21. Юстировка горизонтального положения
По часовой стрелке = Влево
Против часовой стрелки = Вправо
