4 Установка
26 Руководство пользователя тахеометра Trimble S3
Установка 4.1
Установка с надлежащей стабильностью измерений увеличивает точность результатов
измерений и позволяет полностью использовать точность измерения тахеометра Trimble S3.
Устойчивость установки 41.1
При установке примите во внимание приведенные ниже рекомендации.
1. Широко расставьте ножки штатива для увеличения устойчивости установки. При
установке одной ножки штатива, например, на асфальт, а двух других на землю,
устойчивость будет обеспечена в том случае, если ножки штатива достаточно
широко расставлены. При невозможности широко расставить ножки штатива в
связи с препятствиями можно уменьшить высоту штатива для увеличения
устойчивости.

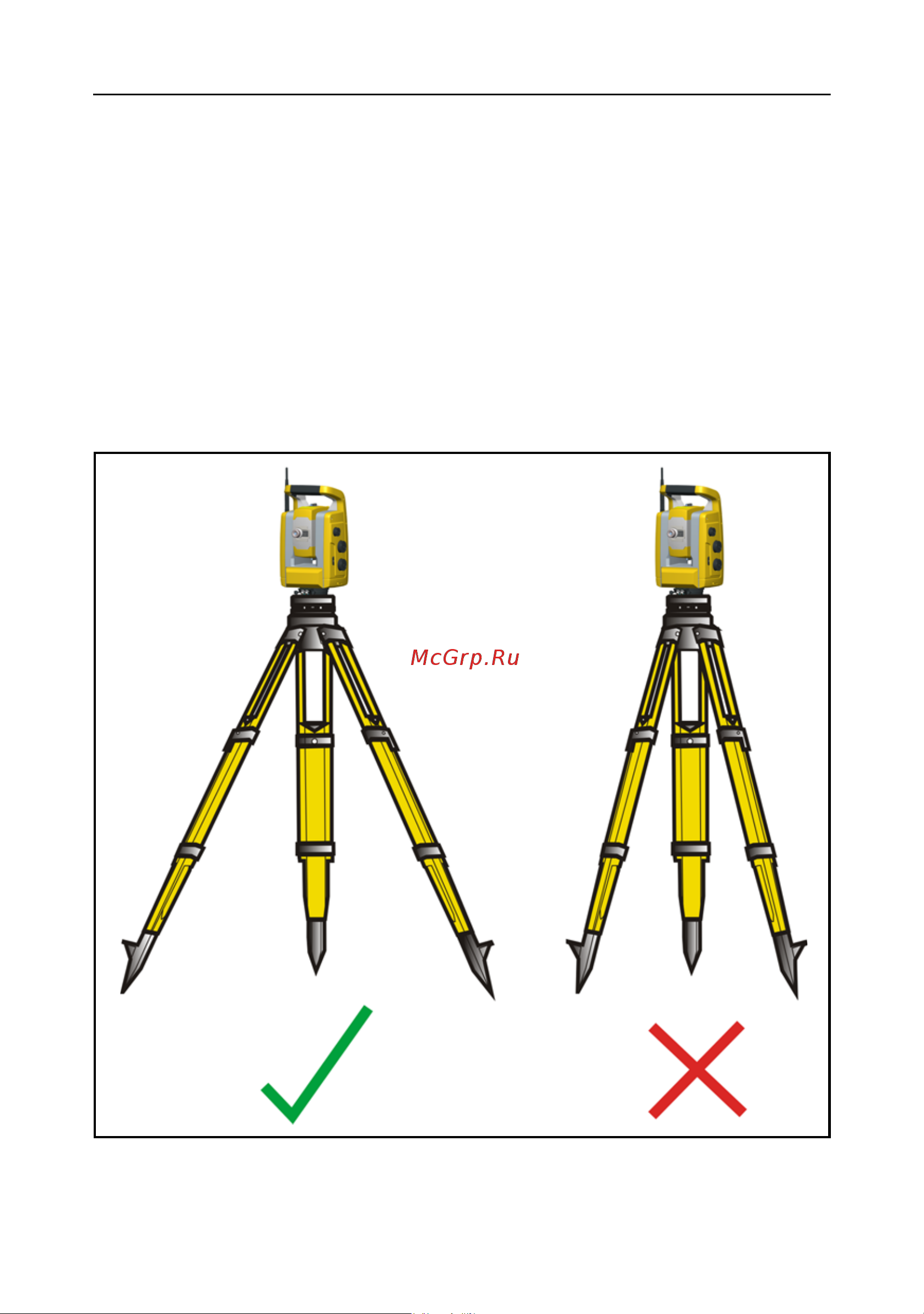

Рис. 4.17. Правильная установка
