Параметры и настройки принтера
Настройка печати с помощью принтера для карточек
P1032297-151 Вер. A Принтер для карточек Zebra ZXP Series 3: руководство пользователя 55
- Bitmap-based overlay varnish (Наложение покрытия на основе растрового
изображения) — применить пользовательское растровое изображение на панели
наложения.
- Smartcard ISO (Смарт-карта ISO) — наложение не применяется
в области контактов стандартной смарт-карты ISO; см. рисунок выше.
-Smartcard AFNOR (Смарт-карта AFNOR) — наложение не применяется
в области контактов стандартной смарт-карты AFNOR.

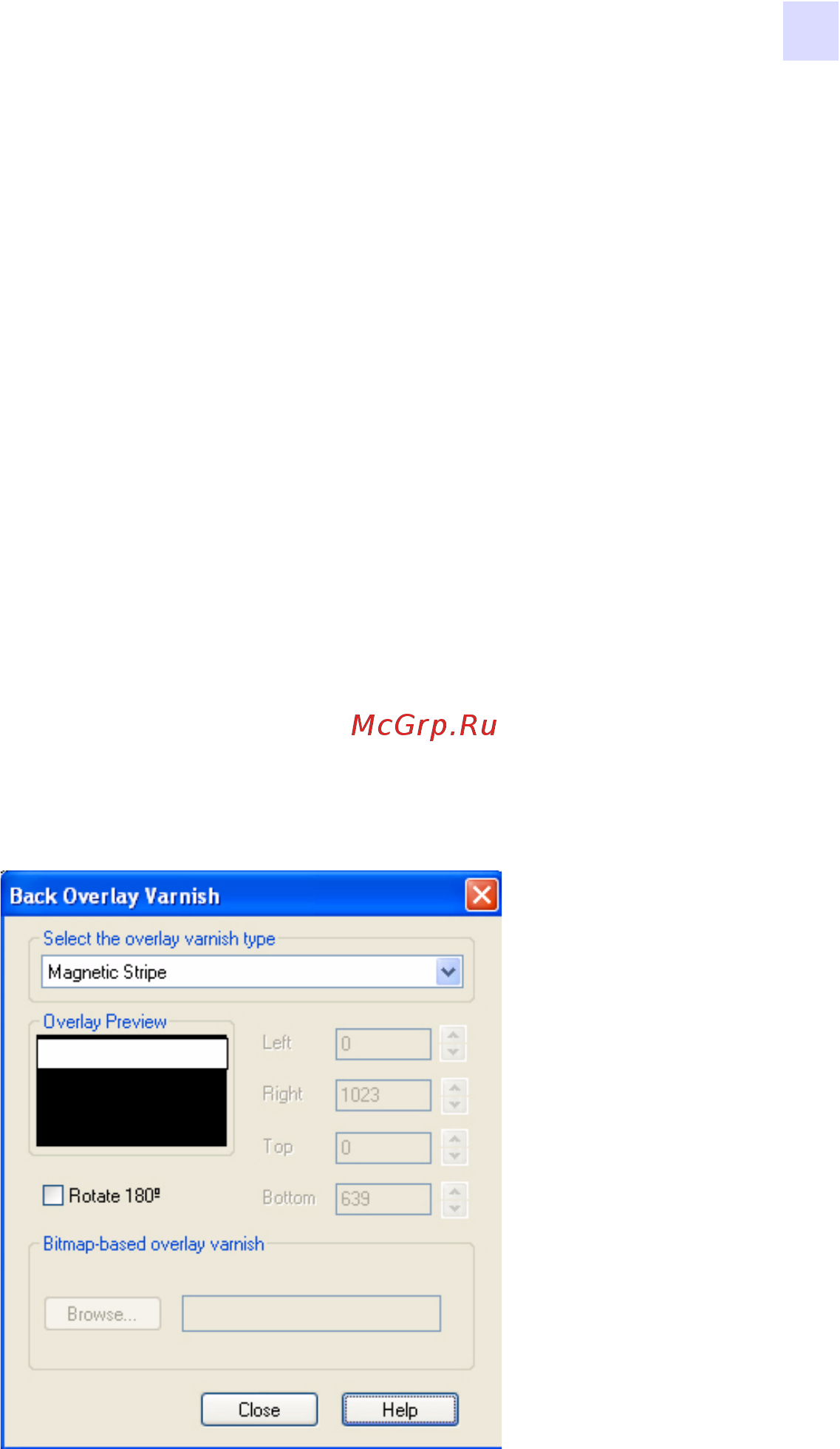

- Magnetic Stripe (Магнитная полоса) — наложение не применяется в области
магнитной полосы, расположенной по стандарту ISO.
• Back Overlay Varnish (Наложение
покрытия на обратной стороне) — выбор
возможностей применения ленты для наложения покрытия на обратной стороне
карточки. По умолчанию используется покрытие всей поверхности от края до края.
Существуют различные варианты покрытия. Для каждого варианта отображается
панель предварительного просмотра.
- Full overlay varnish (Наложение покрытия на всю поверхность) — применить
наложение от края до края.
- No overlay (Без наложения
) — не применять наложение.
- Selected area overlay varnish (Наложение покрытия на выбранную область) —
применить наложение только на выбранную пользователем область.
- Selected area blank (Выбранная область пуста) — применить наложение только
вне выбранной пользователем области.
- Bitmap-based overlay varnish (Наложение покрытия на основе растрового
изображения) — применить пользовательское растровое изображение на панели
наложения.
