56 Принтер для карточек Zebra ZXP Series 3: руководство пользователя P1032297-151 Вер. A
Параметры и настройки принтера
Настройка печати с помощью принтера для карточек
- Smartcard ISO (Смарт-карта ISO) — наложение не применяется
в области контактов стандартной смарт-карты ISO.
-Smartcard AFNOR (Смарт-карта AFNOR) — наложение не применяется
в области контактов стандартной смарт-карты AFNOR.
- Magnetic Stripe (Магнитная полоса) — наложение не применяется в области
магнитной полосы, расположенной по стандарту ISO.

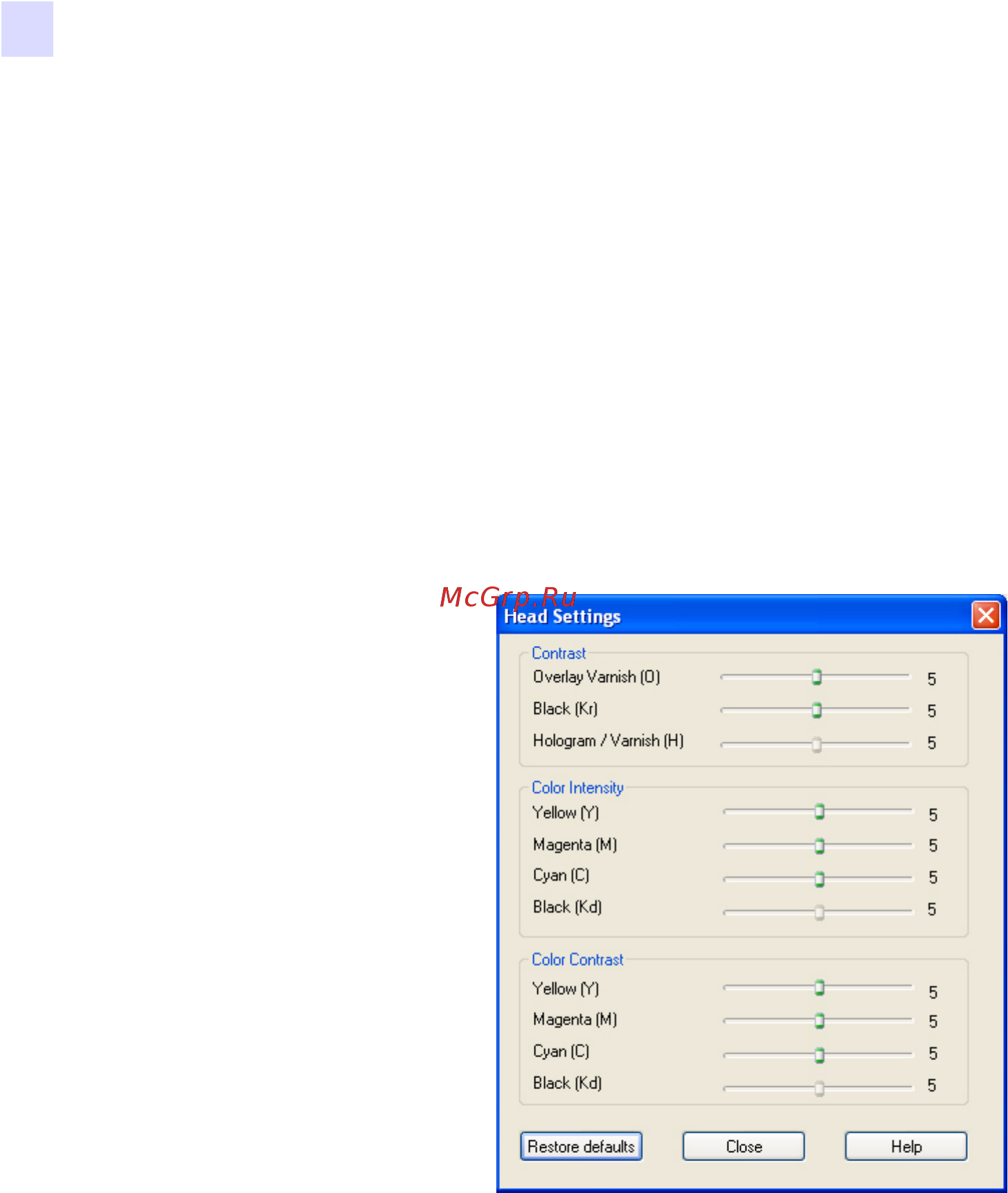

• Head Settings (Параметры печатающей головки) — регулировка нагрева
печатающей головки. Можно выполнить регулировку контрастности
и интенсивности.
Путем изменения параметров печатающей головки
можно отрегулировать
контрастность при монохромной и цветной печати, а также интенсивность цветов.
Изменение параметров печатающей головки повлияет на качество цветопередачи
при печати изображений. При такой регулировке непосредственно изменяются
используемые принтером уровни нагрева для каждой отдельной панели на печатной
ленте.
-Contrast (Контрастность) — регулировка контрастности черного цвета
иналожения (от 0 до 10).
- Color Intensity (Интенсивность цвета) —
регулировка интенсивности каждого
цвета (от 0 до 10).
- Color Contrast (Контрастность цвета) — регулировка контрастности каждого
цвета (от 0 до 10).
Чтобы восстановить для параметров заводские значения, нажмите кнопку Restore
Defaults (По умолчанию).
Содержание
- Товарные знаки 2
- Уведомление об авторских правах 2
- Утилизация продукта 2
- Приступая к работе 1 3
- Содержание 3
- Установка принтера 9 3
- Параметры и настройки принтера 5 4
- Приложение a сетевые операции 9 4
- Приложение b магнитный кодер дополнительный компонент 1 4
- Приложение c компоненты для печати смарт карт 9 4
- Приложение d режим одиночной подачи карточек с помощью cardsense 05 4
- Приложение e компонент блокировки корпуса 111 4
- Приложение f центры технической поддержки 113 4
- Технические характеристики 3 4
- Установка принтера 7 4
- Устранение неполадок 3 4
- Чистка 9 4
- Приступая к работе 5
- Zxp series 3 номера по каталогу 6
- Номер по каталогу для конкретного принтера для карточек zebra zxp series 3 указан на этикетке прикрепленной к его днищу и определяет конфигурацию данного принтера в следующей таблице показаны доступные конфигурации 6
- Приступая к работе zxp series 3 номера по каталогу 6
- Компоненты элементы управления и индикаторы 7
- Ethernet подключение 8
- Индикатор питания янтарный светится если подключено питание 8
- Индикатор подключения зеленый светится если присутствует работоспособное соединение между принтером и сетью ethernet 8
- На приведенном ниже рисунке показана задняя панель принтера с интерфейсом usb 8
- На приведенном ниже рисунке показана задняя панель принтера со стандартным интерфейсом usb оснащенного дополнительными компонентами интерфейсом ethernet и разъемом db 9 для контактной станции смарт карт 8
- Приступая к работе разъемы задней панели 8
- Разъем ethernet снабжен двумя индикаторами состояния 8
- Разъемы задней панели 8
- Стандартное usb подключение 8
- Многофункциональная жк панель 9
- Принтер оборудован многофункциональной жк панелью для предоставления сведений о состоянии принтера считывание контролируется многофункциональной кнопкой управления которая расположена непосредственно под экраном для просмотра 9
- Приступая к работе 9
- Рабочие сообщения 9
- Рабочие сообщения выводятся на экран при нормальной работе принтера 9
- Сообщения многофункциональной жк панели делятся на три категории рабочие сообщения предупреждения и ошибки 9
- Данные сообщения предупреждают оператора о необходимости выполнения определенных действий принтер при этом обычно продолжает работать 10
- Предупреждающие сообщения 10
- Приступая к работе многофункциональная жк панель 10
- Сообщения об ошибках 10
- Сообщения об ошибках отображаются в ситуациях когда дальнейшая работа принтера невозможна в зависимости от источника сообщения об ошибке перезагрузка принтера или устранение причины показанной ошибки может вернуть принтер в рабочее состояние может потребоваться также устранение неполадок и ремонт 10
- В этом руководстве для выделения важных сведений использованы следующие пиктограммы 11
- Пиктограммы 11
- Пример или сценарий иллюстрирующий или поясняющий определенный фрагмент текста 11
- Сведения акцентирующие внимание на важных моментах основного текста или дополняющие их 11
- Сведения необходимые для выполнения какой либо задачи кроме того эта пиктограмма подчеркивает важность определенных сведений в тексте 11
- Утилизация продукта 11
- Распаковка принтера для карточек 13
- Установка принтера 13
- Размещение принтера 14
- Установка принтера 14
- В переменного тока 15
- Подключение к источнику питания 15
- Шаг 1 вставьте штекер блока питания в гнездо питания подключите кабель питания 115 в или 230 в переменного тока к блоку питания а затем включите кабель питания в заземленную электрическую розетку соответствующего напряжения и типа 15
- Шаг 2 убедитесь что выключатель питания принтера установлен в положение выкл o 15
- Ethernet usb 16
- Подключение принтера к компьютеру 16
- Просмотр сведений о принтере 17
- Первоначальные шаги 18
- Установка драйвера принтера в ос windows 18
- Установка usb драйвера принтера 19
- Установка ethernet драйвера принтера 24
- Компоненты принтера 31
- Ниже изображен внутренний вид принтера для карточек zxp series 3 31
- Установка принтера 31
- Загрузка кассеты с лентой 32
- Загрузка карточек 34
- Устройство подачи карточек 34
- Выходной лоток 36
- Печать тестовой карточки 37
- Sample card 38
- Печать карточки примера 38
- Создание карточки примера 38
- Типичные операции при работе с принтером 38
- Введение 39
- Параметры и настройки принтера 39
- Параметры принтера для карточек 40
- Вкладка general общие 41
- Вкладка sharing доступ 42
- Вкладка ports порты 43
- Вкладка advanced дополнительно 44
- Вкладка color management управление цветом 45
- Вкладка security безопасность 46
- Printer model firmware version модель принтера версия микропрограммы 47
- Вкладка device settings параметры устройства 47
- Encoder settings параметры кодера 48
- Диалоговое окно advanced settings дополнительные параметры 49
- Tools сервис 50
- F w download загрузка микропрограммы 51
- Device information сведения об устройстве 52
- Single feed options параметры одиночной подачи 53
- About о программе 54
- Настройка печати с помощью принтера для карточек 55
- Когда выполнять чистку принтера 63
- Чистка 63
- Чистка системы 63
- Процедура чистки 64
- Чистка печатающей головки 66
- Введение 67
- Устранение неполадок 67
- В следующих таблицах описаны возможные причины неполадок принтера и способы их устранения при нарушениях в работе принтера или ухудшении качества печати обращайтесь к этой таблице 68
- Предупреждения и сообщения об ошибках на жк панели 68
- Предупреждения на панели работа принтера продолжается 68
- Процедуры устранения неполадок 68
- Устранение неполадок процедуры устранения неполадок 68
- P1032297 151 вер a принтер для карточек zebra zxp series 3 руководство пользователя 65 69
- На стр 113 69
- Примечание если проблема не решена обратитесь в службу поддержки см раздел 69
- Процедуры устранения неполадок 69
- Сообщения об ошибках принтер не работает 69
- Устранение неполадок 69
- Центры технической поддержк 69
- Проблемы с качеством печати 70
- Технические характеристики 77
- Характеристики принтера 77
- Принтер для карточек zebra zxp series 3 руководство пользователя p1032297 151 вер a 80
- Размеры карточек согласно стандарту iso 80
- Размеры карточки с магнитной полосой согласно стандарту iso 7811 80
- Размеры обычной карточки согласно стандарту iso 7810 80
- Расположение контактов на смарт карте согласно стандарту iso 7816 80
- Технические характеристики размеры карточек согласно стандарту iso 80
- Fi laite on liitettävä suojamaadoitus koskettimilla varustettuun pistorasiaan 81
- No apparatet må tilkoples jordet stikkontakt 81
- Se apparaten skall anslutas till jordat uttag 81
- Европа 81
- Заявления о соответствии 81
- Официальные сертификаты можно получить в отделе сертификации корпорации zebra в г камарильо 81
- Правила fcc 81
- Размеры карточек согласно стандарту iso 81
- С линейным напряжением 230 в заземление осуществляется через поляризованный трехжильный шнур питания 81
- Согласно части 15 1 правил fcc изменения и модификации данного устройства явно не утвержденные корпорацией zebra могут оказывать вредное воздействие на окружающую среду и следовательно привести к аннулированию разрешения fcc на его эксплуатацию 81
- Технические характеристики 81
- Только норвегия этот продукт также может использоваться в энергосистемах 81
- Устройство zxp series 3 прошло испытания и было признано соответствующим требованиям предъявляемым к цифровым устройствам класса a согласно части 15 правил федеральной комиссии связи fcc указанные ограничения рассчитаны на обеспечение адекватного уровня защиты от помех в условиях эксплуатации оборудования в коммерческой среде данное устройство генерирует использует и может излучать электромагнитные волны в диапазоне радиочастот и в случае неправильной установки или несоблюдения инструкций по эксплуатации может вызывать помехи радиосвязи при эксплуатации данного оборудования в жилом секторе велика вероятность что оно будет источником помех в работе радиооборудования в этом случае пользователь обязан устранить помехи за свой счет 81
- Заявление fcc о воздействии излучения действительно только для устройства 15 47 82
- Извещение на японском языке 82
- Предупреждение ncc 82
- Уведомление промышленной палаты канады 82
- Введение 83
- Приложение a 83
- Сетевые операции 83
- Внешний сервер печати 84
- Конфигурация сети 84
- Совместное использование принтера 84
- Внутренний сервер печати 85
- Настройка сетевого принтера 86
- Группировка принтеров в пул 93
- Настройка группировки принтеров в пул 93
- Использование пула принтеров 94
- Введение 95
- Магнитный кодер дополнительный компонент 95
- Приложение b 95
- Encoder settings параметры кодера 96
- Параметры драйвера 96
- Advanced settings дополнительные параметры 97
- Ориентация карточек при загрузке 99
- Чистка магнитного кодера 99
- Iso по умолчанию 100
- Для дорожки 1 используется кодирование 210 бит на дюйм в формате international air transport association iata из 79 алфавитно цифровых символов при 7 бит на символ для дорожки 2 используется кодирование 75 бит на дюйм для хранения 40 цифровых символов при 7 бит на символ в формате american banking association aba для дорожки 3 используется кодирование 210 бит на дюйм из 107 цифровых символов при 5 бит на символ в формате thrift 100
- Дорожка 1 210 бит на дюйм 100
- Дорожка 2 75 бит на дюйм 100
- Дорожка 3 210 бит на дюйм 100
- Каждая дорожка может быть кодирована и декодирована с помощью символов ascii в форматах данных стандарта iso по умолчанию 100
- Кодер считывает и записывает дорожки данных в формате стандарта iso в местоположениях дорожек определяемых стандартом iso на следующем рисунке показаны три дорожки стандарта iso 100
- Магнитный кодер дополнительный компонент 100
- Магнитный кодер может считывать или кодировать до 3 дорожек цифровых данных на карточках cr 80 содержащих магнитную полосу hico или loco в формате iso 7811 100
- При кодировании трех дорожек используется формат iso 7811 100
- Тип магнитного кодирования 100
- Custom пользовательский 101
- P1032297 151 вер a принтер для карточек zebra zxp series 3 руководство пользователя 97 101
- Буквенно цифровые символы на дорожках 1 и 3 только цифры на дорожке 2 101
- Если необходим собственный формат то в качестве отправного можно использовать формат iso позже стандартный формат может быть изменен путем назначения других значений одному или всем атрибутам плотности символов и меток если какой либо из этих атрибутов отсутствует будет подставлено его соответствующее значение в формате iso 101
- Магнитный кодер дополнительный компонент 101
- Формат данных iso включает разделитель полей данных символ разделения который обеспечивает синтаксический анализ данных закодированной дорожки примером разделенных полей данных может служить формат данных aba дорожка 2 который включает поле номера основного счета pan и информацию о счете дата истечения действия код страны и т д 101
- Формат данных записанных на магнитных полосках водительских лицензий выдаваемых в сша определен американской ассоциацией владельцев транспортных средств aamva 101
- Форматы данных iso включают преамбулу все нули символ запуска данные 7 бит или 5 бит как определено iso символ остановки и символ продольного контроля избыточности lrc 7 битный формат данных включает в себя 6 бит кодированных данных и 1 бит четности 5 битный формат данных включает в себя 4 бит кодированных данных и 1 бит четности 101
- Binary двоичный 102
- Введение 103
- Компоненты для печати смарт карт 103
- Риложени 103
- Выходной лоток 104
- Контактные смарт карты 105
- Ориентация контактных смарт карт при загрузке 105
- Печать на контактных смарт картах 105
- Бесконтактные смарт карты 106
- Ориентация бесконтактных смарт карт при загрузке 106
- Печать на бесконтактных смарт картах 106
- Для программирования микросхем смарт карт можно использовать внешний программатор в следующей таблице перечислены контактные точки смарт карты 107
- Интерфейс смарт карты 107
- Когда команда поступившая на интерфейс принтера отправляет карту на контактную станцию принтер подключает контактную станцию к гнездовому разъему db 9 на задней панели 107
- Компоненты для печати смарт карт 107
- Контактная станция 107
- Разъем db 9 цоколевка 107
- Введение 109
- Приложение d 109
- Режим одиночной подачи карточек с помощью cardsense 109
- Режим одиночной подачи карточек с помощью cardsensetm 109
- Установка набора cardsense для одиночной подачи карточек 110
- Настройка драйвера принтера 112
- Печать одной карточки 113
- Введение 115
- Компонент блокировки корпуса 115
- Приложение e 115
- Приложение f 117
- Северная америка и латинская америка техническая поддержка 117
- Северная америка и латинская америка услуги по ремонту 117
- Центры технической поддержки 117
- Европа ближний восток и африка техническая поддержка 118
- Европа ближний восток и африка услуги по ремонту 118
- За дополнительной поддержкой обращайтесь по следующему адресу 118
- Азиатско тихоокеанский регион cлужба технической поддержки 119
- Азиатско тихоокеанский регион ремонтные службы 119
- Веб сайт zebra 119
- За дополнительной поддержкой обращайтесь по следующему адресу 119
Похожие устройства
- Zebra 105SL Plus Инструкция по эксплуатации
- Zebra ZXP-8 Инструкция по эксплуатации
- Zebra GC-420T Инструкция по эксплуатации
- Zebra ZT-410 Инструкция по эксплуатации
- Zebra ZT-420 Инструкция по эксплуатации
- Zebra ZD-500 Инструкция по эксплуатации
- Zebra ZT-210 Инструкция по эксплуатации
- Zebra ZT-220 Инструкция по эксплуатации
- Zebra ZT-230 Инструкция по эксплуатации
- Audiolab 8200-DQ Инструкция по эксплуатации
- Audioquest DragonFly Инструкция по эксплуатации
- ORAS Vienda 1720 Инструкция по установке и обслуживанию
- ORAS Vienda 1708-60 Инструкция по установке и обслуживанию
- ORAS Vienda 1720F-60 Инструкция по установке и обслуживанию
- ORAS Vienda 1725 Инструкция по установке и обслуживанию
- ORAS Vienda 1725-60 Инструкция по установке и обслуживанию
- ORAS Vienda 1725F-60 Инструкция по установке и обслуживанию
- ORAS Vienda 1738 Инструкция по установке и обслуживанию
- ORAS Vienda 1738-60 Инструкция по установке и обслуживанию
- ORAS Vienda 1738F Инструкция по установке и обслуживанию
Скачать
Случайные обсуждения
Ответы 1
Какие проблемы с качеством печати могут возникнуть у принтера Zebra ZXP Series 3?
2 года назад
