84 Принтер для карточек Zebra ZXP Series 3: руководство пользователя P1032297-151 Вер. A
Сетевые операции

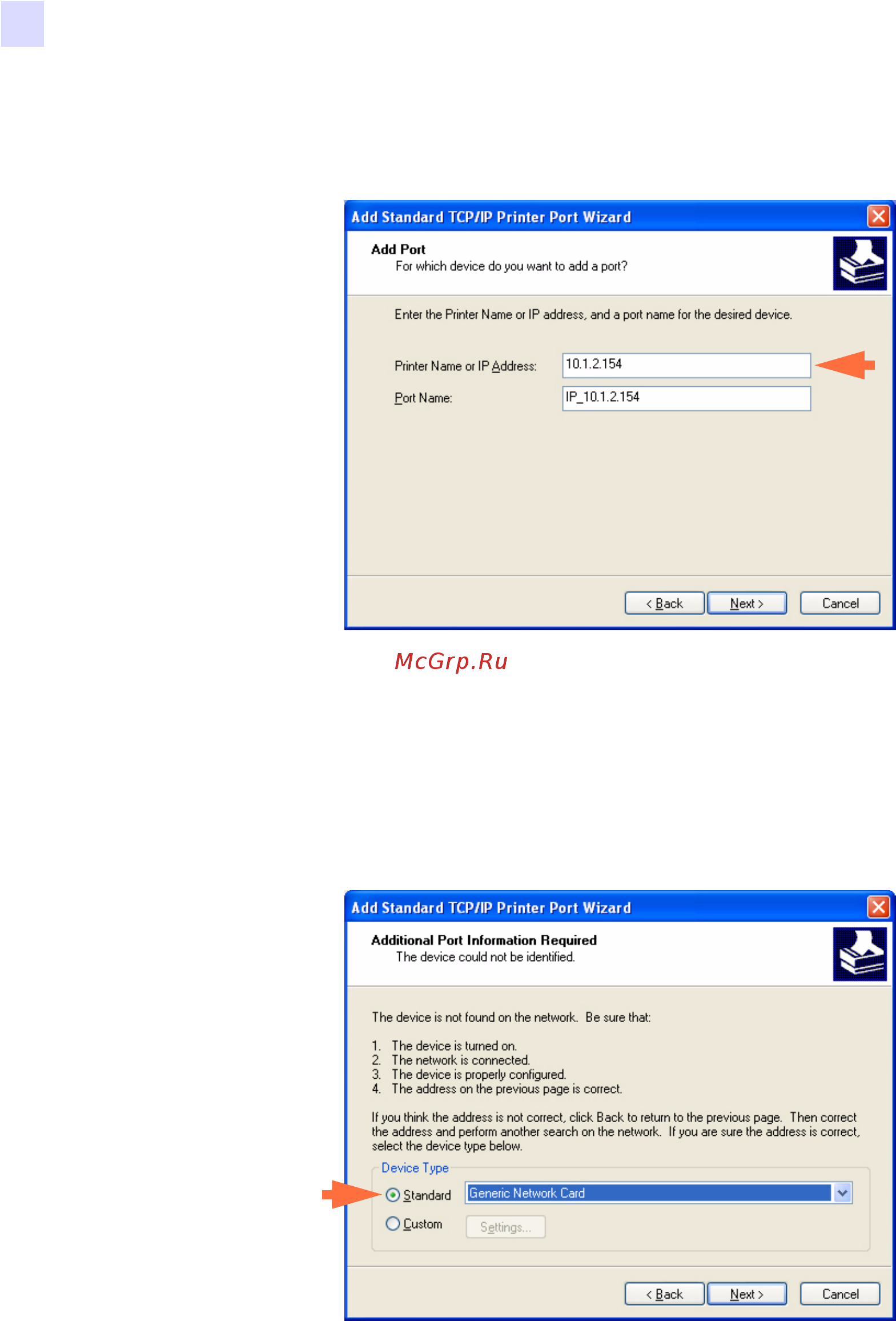

Шаг 13. Откроется второе окно Add Standard TCP/IP Port Wizard (Мастер добавления
стандартного порта TCP/IP).
Шаг 14. Введите IP-адрес принтера. Обратите внимание, что поле Port Name
(Имя порта) автоматически заполняется при вводе IP-адреса. Не изменяйте
поле Port Name (Имя порта).
Шаг 15. Нажмите кнопку Next (Далее), откроется окно Additional Port Information
Required (Требуются дополнительные сведения о порте).
Шаг 16. Щелкните переключатель Standard (Стандартный) и в раскрывающемся
списке выберите Generic Network Card (Общая сетевая карта).
Шаг 17. Нажмите кнопку Next (Далее).
