Сетевые операции
P1032297-151 Вер. A Принтер для карточек Zebra ZXP Series 3: руководство пользователя 85

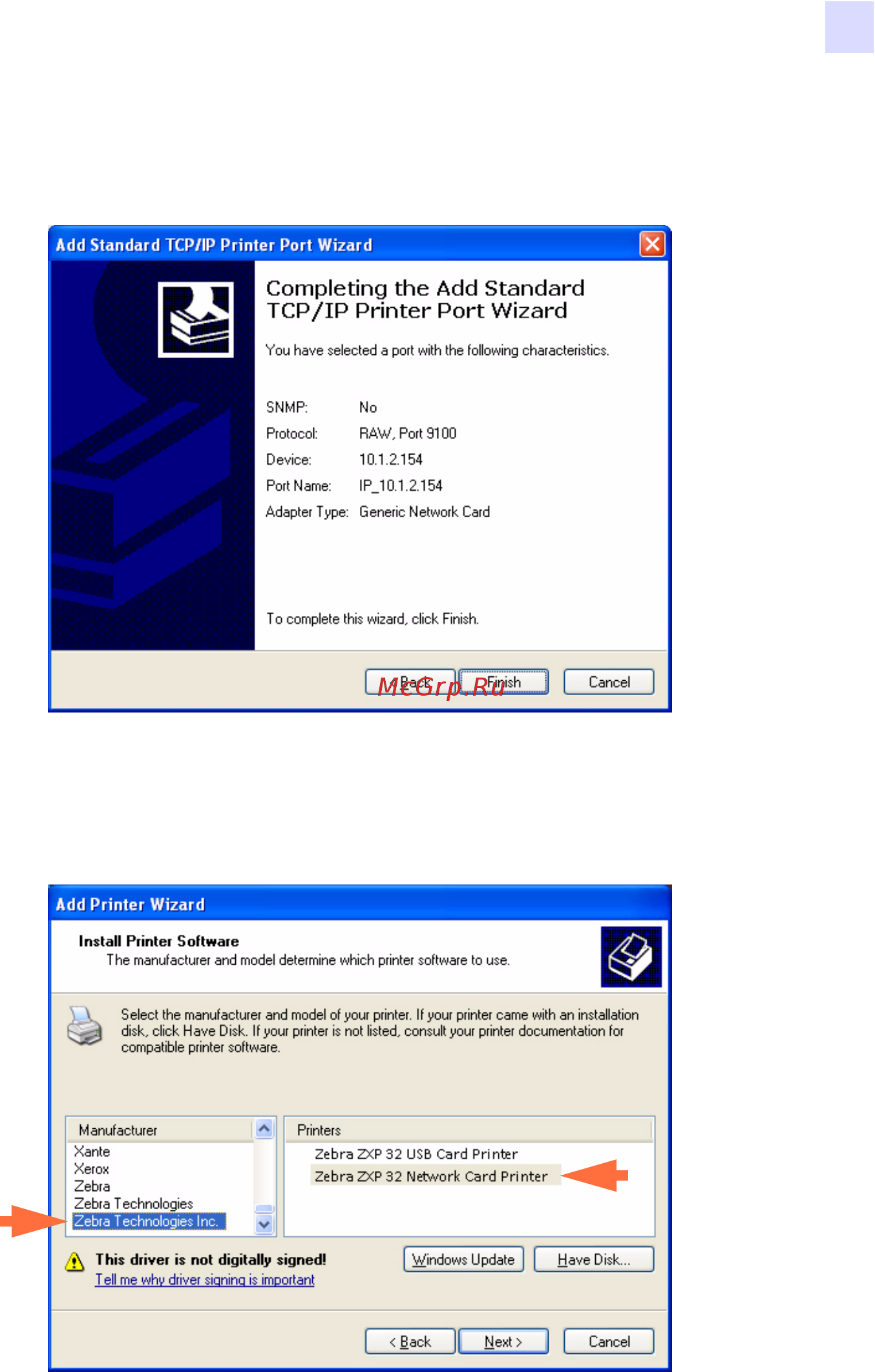

Шаг 18. Откроется окно Completing the Add Standard TCP/IP Printer Port Wizard
(Завершение работы мастера добавления стандартного порта TCP/IP).
Шаг 19. Нажмите кнопку Finish (Готово), откроется окно Install Printer Software
(Установить программное обеспечение принтера).
Шаг 20. Выберите производителя и модель принтера.
Шаг 21. Нажмите кнопку Next (Далее).
