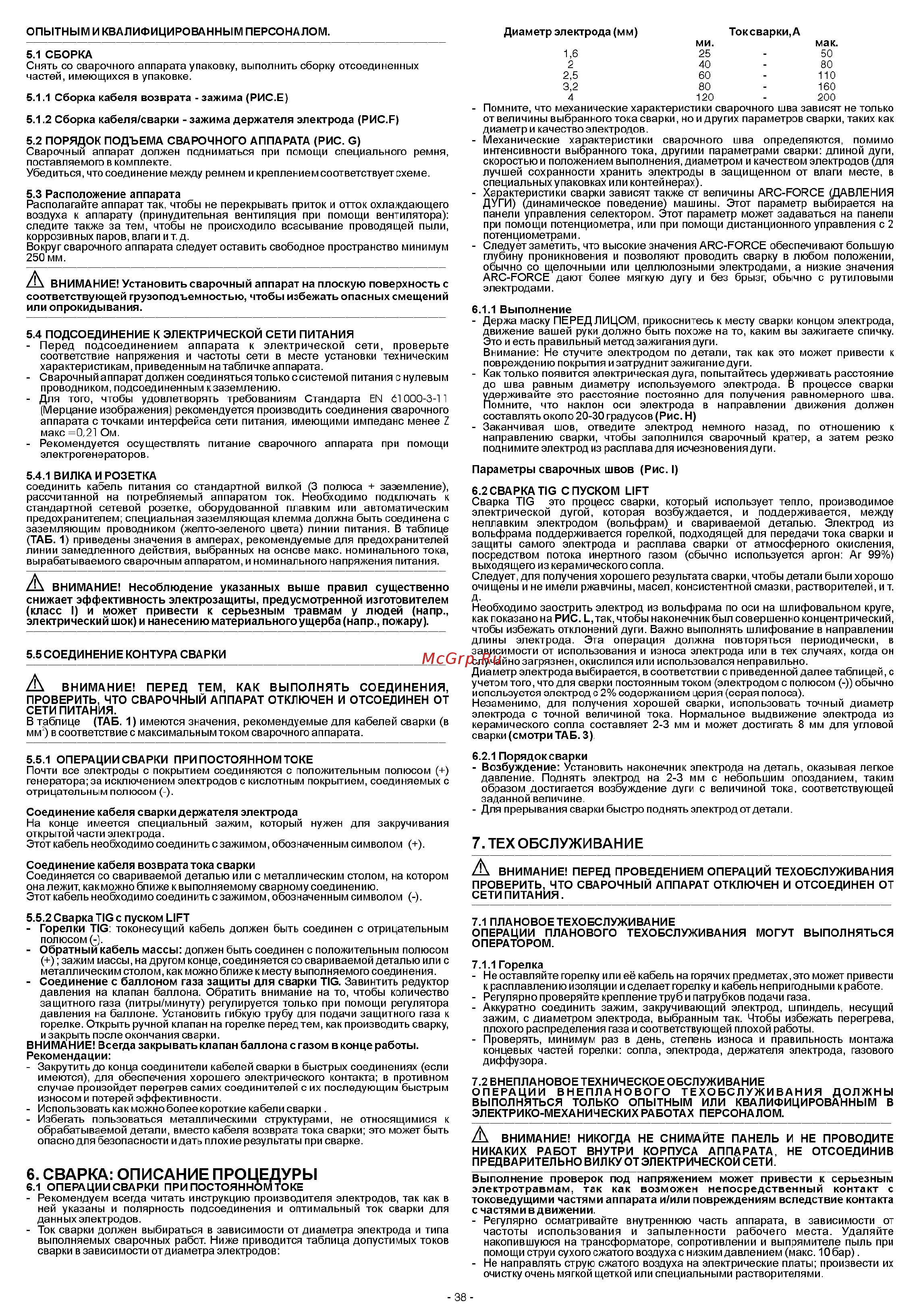

ОПЫТНЫМ И КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ Диаметр электрода мм Токсварки А ми 1 6 5 1 СБОРКА Снять со сварочного аппарата упаковку выполнить сборку отсоединенных частей имеющихся в упаковке 2 5 3 2 4 5 1 1 Сборка кабеля возврата зажима РИС Е 5 1 2 Сборка кабеля сварки зажима держателя электрода РИС Р 5 2 ПОРЯДОК ПОДЪЕМА СВАРОЧНОГО АППАРАТА РИС О Сварочный аппарат должен подниматься при помощи специального поставляемого в комплекте Убедиться что соединение между ремнем и креплением соответствует схеме ремня 5 3 Расположение аппарата Располагайте аппарат так чтобы не перекрывать приток и отток охлаждающего воздуха к аппарату принудительная вентиляция при помощи вентилятора следите также за тем чтобы не происходило всасывание проводящей пыли коррозивных паров влаги и т д Вокруг сварочного аппарата следует оставить свободное пространство минимум 250 мм ВНИМАНИЕ Установить сварочный аппарат на плоскую поверхность с соответствующей грузоподъемностью чтобы избежать опасных смещений или опрокидывания 5 4 ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПИТАНИЯ Перед подсоединением аппарата к электрической сети проверьте соответствие напряжения и частоты сети в месте установки техническим характеристикам приведенным на табличке аппарата Сварочный аппарат должен соединяться только с системой питания с нулевым проводником подсоединенным кзаземлению Для того чтобы удовлетворять требованиям Стандарта ЕЫ 61000 3 11 Мерцание изображения рекомендуется производить соединения сварочного аппарата сточками интерфейса сети питания имеющими импеданс менее 1 макс 0 21 Ом Рекомендуется осуществлять питание сварочного аппарата при помощи электрогенераторов 5 4 1 ВИЛКА И РОЗЕТКА соединить кабель питания со стандартной вилкой 3 полюса заземление рассчитанной на потребляемый аппаратом ток Необходимо подключать к стандартной сетевой розетке оборудованной плавким или автоматическим предохранителем специальная заземляющая клемма должна быть соединена с заземляющим проводником желто зеленого цвета линии питания В таблице ТАБ 1 приведены значения в амперах рекомендуемые для предохранителей линии замедленного действия выбранных на основе макс номинального тока вырабатываемого сварочным аппаратом и номинального напряжения питания ВНИМАНИЕ Несоблюдение указанных выше правил существенно снижает эффективность электрозащиты предусмотренной изготовителем класс I и может привести к серьезным травмам у людей напр электрический шок и нанесению материального ущерба напр пожару 5 5 СОЕДИНЕНИЕ КОНТУРА СВАРКИ 11 ВНИМАНИЕ ПЕРЕД ТЕМ КАК ВЫПОЛНЯТЬ СОЕДИНЕНИЯ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ ОТКЛЮЧЕН И ОТСОЕДИНЕН ОТ СЕТИ ПИТАНИЯ В таблице ТАБ 1 имеются значения рекомендуемые для кабелей сварки в мм2 в соответствие с максимальным током сварочного аппарата 5 5 1 ОПЕРАЦИИ СВАРКИ ПРИ ПОСТОЯННОМ ТОКЕ Почти все электроды с покрытием соединяются с положительным полюсом генератора за исключением электродов с кислотным покрытием соединяемых с отрицательным полюсом Соединение кабеля сварки держателя электрода На конце имеется специальный зажим который нужен для открытой части электрода Этот кабель необходимо соединить с зажимом обозначенным символом 25 2 60 80 120 мак 40 80 50 110 160 200 Помните что механические характеристики сварочного шва зависят не только от величины выбранного тока сварки но и других параметров сварки таких как диаметр и качество электродов Механические характеристики сварочного шва определяются помимо интенсивности выбранного тока другими параметрами сварки длиной дуги скоростью и положением выполнения диаметром и качеством электродов для лучшей сохранности хранить электроды в защищенном от влаги месте в специальныхупаковках или контейнерах Характеристики сварки зависят также от величины ARC FORCE ДАВЛЕНИЯ ДУГИ динамическое поведение машины Этот параметр выбирается на панели управления селектором Этот параметр может задаваться на панели при помощи потенциометра или при помощи дистанционного управления с 2 потенциометрами Следует заметить что высокие значения ARC FORCE обеспечивают большую глубину проникновения и позволяют проводить сварку в любом положении обычно со щелочными или целлюлозными электродами а низкие значения ARC FORCE дают более мягкую дугу и без брызг обычно с рутиловыми электродами 6 1 1 Выполнение Держа маску ПЕРЕД ЛИЦОМ прикоснитесь к месту сварки концом электрода движение вашей руки должно быть похоже на то каким вы зажигаете спичку Это и есть правильный метод зажигания дуги Внимание Не стучите электродом по детали так как это может привести к повреждению покрытия и затруднит зажигание дуги Как только появится электрическая дуга попытайтесь удерживать расстояние до шва равным диаметру используемого электрода В процессе сварки удерживайте это расстояние постоянно для получения равномерного шва Помните что наклон оси электрода в направлении движения должен составлять около 20 30 градусов Рис Н Заканчивая шов отведите электрод немного назад по отношению к направлению сварки чтобы заполнился сварочный кратер а затем резко поднимите электрод из расплава для исчезновения дуги Параметры сварочных швов Рис I 6 2 СВАРКА TIG СПУСКОМ LIFT Сварка TIG это процесс сварки который использует тепло производимое электрической дугой которая возбуждается и поддерживается между неплавким электродом вольфрам и свариваемой деталью Электрод из вольфрама поддерживается горелкой подходящей для передачи тока сварки и защиты самого электрода и расплава сварки от атмосферного окисления посредством потока инертного газом обычно используется аргон Аг 99 выходящего из керамического сопла Следует для получения хорошего результата сварки чтобы детали были хорошо очищены и не имели ржавчины масел консистентной смазки растворителей и т Д Необходимо заострить электрод из вольфрама по оси на шлифовальном круге как показано на РИС L так чтобы наконечникбыл совершенно концентрический чтобы избежать отклонений дуги Важно выполнять шлифование в направлении длины электрода Эта операция должна повторяться периодически в зависимости от использования и износа электрода или в тех случаях когда он случайно загрязнен окислился или использовался неправильно Диаметр электрода выбирается в соответствии с приведенной далее таблицей с учетом того что для сварки постоянным током электродом с полюсом обычно используется электрод с 2 содержанием церия серая полоса Незаменимо для получения хорошей сварки использовать точный диаметр электрода с точной величиной тока Нормальное выдвижение электрода из керамического сопла составляет 2 3 мм и может достигать 8 мм для угловой сварки смотри ТАБ 3 6 2 1 Порядоксварки Возбуждение Установить наконечник электрода на деталь оказывая легкое давление Поднять электрод на 2 3 мм с небольшим опозданием таким образом достигается возбуждение дуги с величиной тока соответствующей заданной величине Для прерывания сварки быстро поднять электрод от детали закручивания 7 ТЕХ ОБСЛУЖИВАНИЕ Соединение кабеля возврата тока сварки Соединяется со свариваемой деталью или с металлическим столом на котором она лежит какможно ближе к выполняемому сварному соединению Этот кабель необходимо соединить с зажимом обозначенным символом 5 5 2 Сварка TIG с пуском LIFT Горелки TIG токонесущий кабель должен быть соединен с отрицательным полюсом 0 Обратный кабель массы должен быть соединен с положительным полюсом зажим массы на другом конце соединяется со свариваемой деталью или с металлическим столом как можно ближе к месту выполняемого соединения Соединение с баллоном газа защиты для сварки TIG Завинтить редуктор давления на клапан баллона Обратить внимание на то чтобы количество защитного газа литры минуту регулируется только при помощи регулятора давления на баллоне Установить гибкую трубу для подачи защитного газа к горелке Открыть ручной клапан на горелке перед тем как производить сварку и закрыть после окончания сварки ВНИМАНИЕ Всегда закрывать клапан баллона с газом в конце работы Рекомендации Закрутить до конца соединители кабелей сварки в быстрых соединениях если имеются для обеспечения хорошего электрического контакта в противном случае произойдет перегрев самих соединителей с их последующим быстрым износом и потерей эффективности Использовать как можно более короткие кабели сварки Избегать пользоваться металлическими структурами не относящимися к обрабатываемой детали вместо кабеля возврата тока сварки это может быть опасно для безопасности и дать плохие результаты при сварке 6 СВАРКА ОПИСАНИЕ ПРОЦЕДУРЫ 6 1 ОПЕРАЦИИ СВАРКИ ПРИ ПОСТОЯННОМ ТОКЕ Рекомендуем всегда читать инструкцию производителя электродов так как в ней указаны и полярность подсоединения и оптимальный ток сварки для данных электродов Ток сварки должен выбираться в зависимости от диаметра электрода и типа выполняемых сварочных работ Ниже приводится таблица допустимых токов сварки в зависимости от диаметра электродов ВНИМАНИЕ ПЕРЕД ПРОВЕДЕНИЕМ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ СЕТИ ПИТАНИЯ ОПЕРАЦИЙ ТЕХОБСЛУЖИВАНИЯ ОТКЛЮЧЕН И ОТСОЕДИНЕН ОТ 7 1 ПЛАНОВОЕ ТЕХОБСЛУЖИВАНИЕ ОПЕРАЦИИ ПЛАНОВОГО ТЕХОБСЛУЖИВАНИЯ ОПЕРАТОРОМ МОГУТ ВЫПОЛНЯТЬСЯ 7 1 1 Горелка Не оставляйте горелку или её кабель на горячих предметах это может привести к расплавлению изоляции и сделает горелку и кабель непригодными к работе Регулярно проверяйте крепление труб и патрубков подачи газа Аккуратно соединить зажим закручивающий электрод шпиндель несущий зажим с диаметром электрода выбранным так Чтобы избежать перегрева плохого распределения газа и соответствующей плохой работы Проверять минимум раз в день степень износа и правильность монтажа концевых частей горелки сопла электрода держателя электрода газового диффузора 7 2 ВНЕПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОПЕРАЦИИ ВНЕПЛАНОВОГО ТЕХОБСЛУЖИВАНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО ОПЫТНЫМ ИЛИ КВАЛИФИЦИРОВАННЫМ в ЭЛЕКТРИКО МЕХАНИЧЕСКИХ РАБОТАХ ПЕРСОНАЛОМ А ВНИМАНИЕ НИКОГДА НЕ СНИМАЙТЕ ПАНЕЛЬ НИКАКИХ РАБОТ ВНУТРИ КОРПУСА АППАРАТА ПРЕДВАРИТЕЛЬНО ВИЛКУ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ И НЕ ПРОВОДИТЕ НЕ ОТСОЕДИНИВ Выполнение проверок под напряжением может привести к серьезным электротравмам так как возможен непосредственный контакт с токоведущими частями аппарата и или повреждениям вследствие контакта с частями в движении Регулярно осматривайте внутреннюю часть аппарата в зависимости от частоты использования и запыленности рабочего места Удаляйте накопившуюся на трансформаторе сопротивлении и выпрямителе пыль при помощи струи сухого сжатого воздуха с низким давлением макс Юбар Не направлять струю сжатого воздуха на электрические платы произвести их очистку очень мягкой щеткой или специальными растворителями 38
