Описание аппарата — быстрый обзор
Устройство управления – элементы управления
16
099-002003-EW508
28.10.2009
4.2 Устройство управления – элементы управления
sec
AMP
AMP%
AMP
sec
S
T 1.80.2
VRD
6 7
4
3
2
1
10
5
9
8

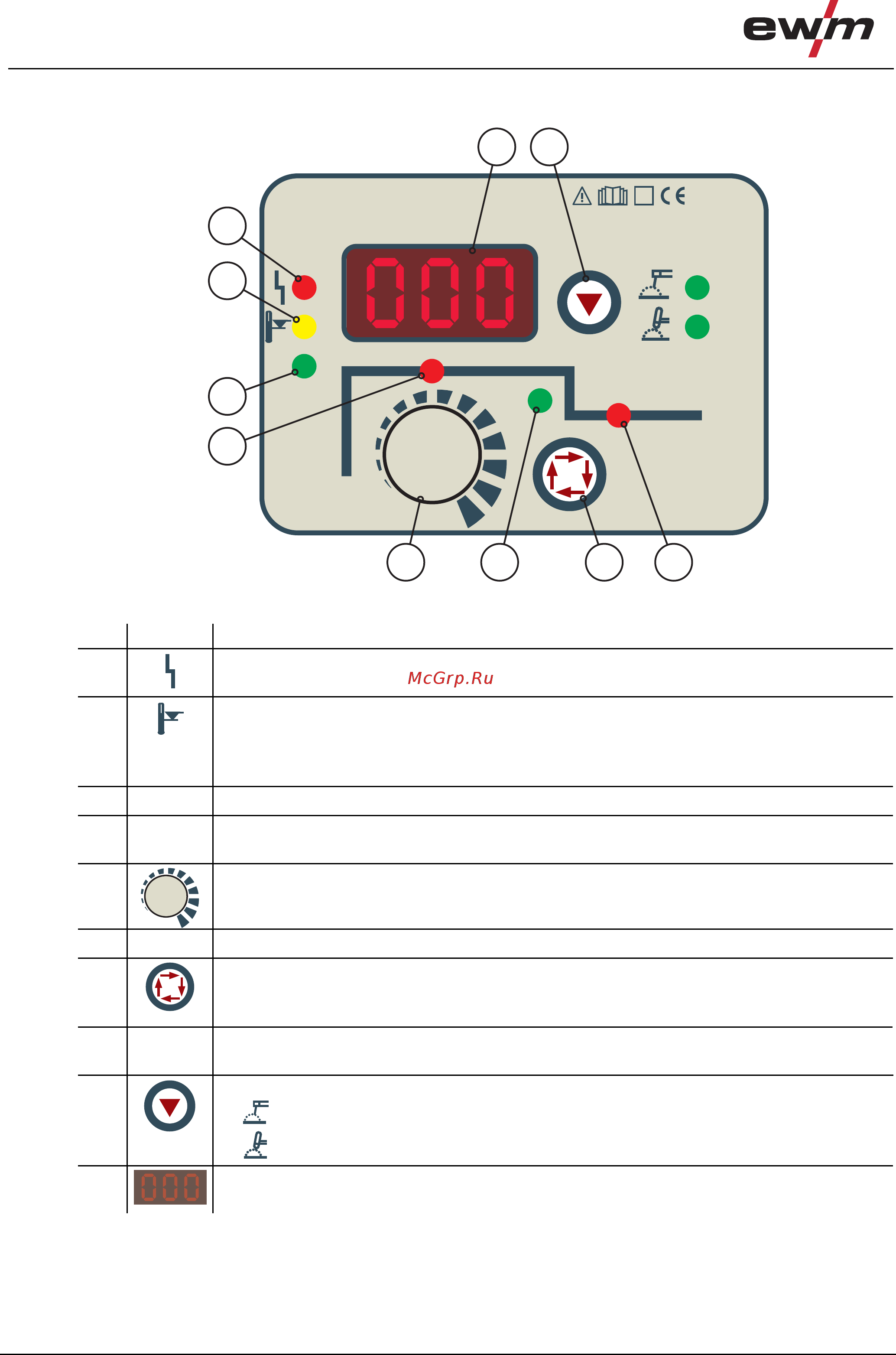

Рисунок 4-3
Поз. Символ Описание 0
1
Сигнальная лампочка «Общая неисправность»
Сообщения о неисправностях см. в главе «Устранение неполадок»
2
Сигнальная лампочка Перегрев
При перегреве срабатывает термореле силового блока и загорается контрольный индикатор
перегрева. После охлаждения можно продолжать сварку без принятия каких-либо дополнительных
мер.
3 VRD
Напряжение холостого хода VRD (дополнительно)
4 AMP%
Сигнальная лампа тока горячего старта
от 50 % до 200 % от основного тока
5
Ручка Настройка параметров сварки
Настройка сварочного тока, а также других сварочных параметров и значений.
6 sec
Сигнальная лампочка времени горячего старта (от 0,1 до 20 c)
7
Кнопка Выбор параметров сварки
С помощью этой кнопки осуществляется выбор параметров сварки в зависимости от выбранного
метода сварки и рабочего режима.
8 AMP
Основной ток
от I мин до I макс (шаг 1 A)
9
Кнопка Вид сварки
•
Ручная сварка стержневыми электродами
•
Сварка ВИГ
10
Трехразрядный светодиодный дисплей
Индикация сварочного тока и напряжения, параметров сварки, кодов ошибок
