Конструкция и функционирование
Подключение к электросети
099-002003-EW508
28.10.2009
19

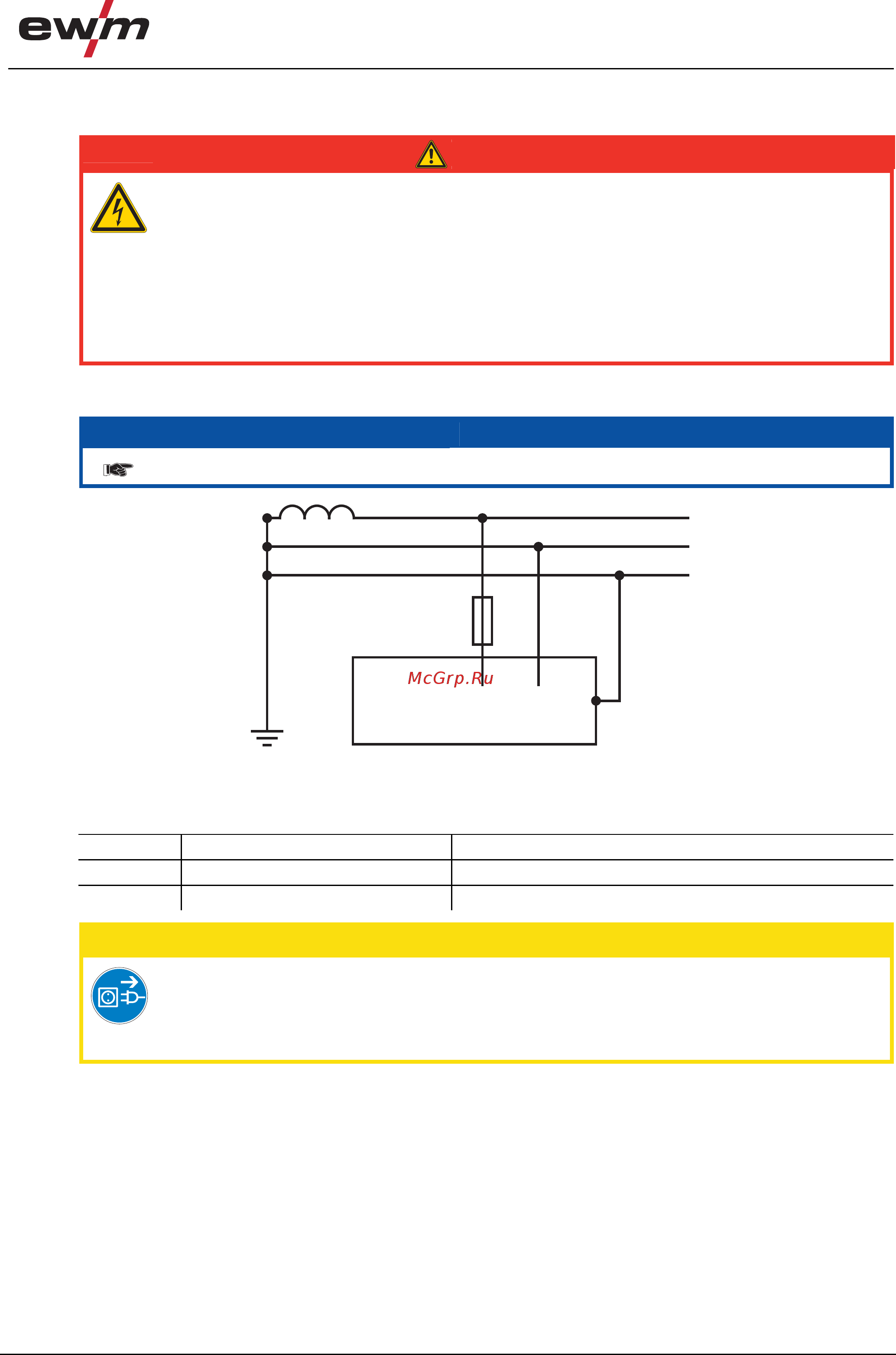

5.5 Подключение к электросети
ОПАСНОСТЬ
Опасность при ненадлежащем подключении к электросети!
Ненадлежащее подключение к электросети может привести к физическому или материальному
ущербу!
• Подключать аппарат только к розетке с защитным проводом, подсоединенным согласно предписаниям.
• При необходимости подсоединения новой сетевой вилки установку должен выполнять только
специалист-электротехник в соответствии с национальными законами или предписаниями (любая
последовательность фаз в аппаратах трехфазного тока)!
• Специали
ст-электротехник должен регулярно проверять сетевую вилку, розетку и линию питания!
5.5.1 Форма сети
УКАЗАНИЕ
Аппарат можно использовать во всех сетях TN и TT с отделением нейтрального и защитного провода.
L1
N
PE
Рисунок 5-1
Экспликация
Поз. Обозначение Распознавательная окраска
L1 Внешний провод коричневый
N Нулевой провод синий
PE Защитный провод желто-зеленый
ОСТОРОЖНО
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в табличке с номинальными
данными, должно совпадать с сетевым напряжением!
• Сведения о сетевой защите содержатся в разделе "Технические характеристики".
• Вставить вилку отключенного устройства в соответствующую розетку.
