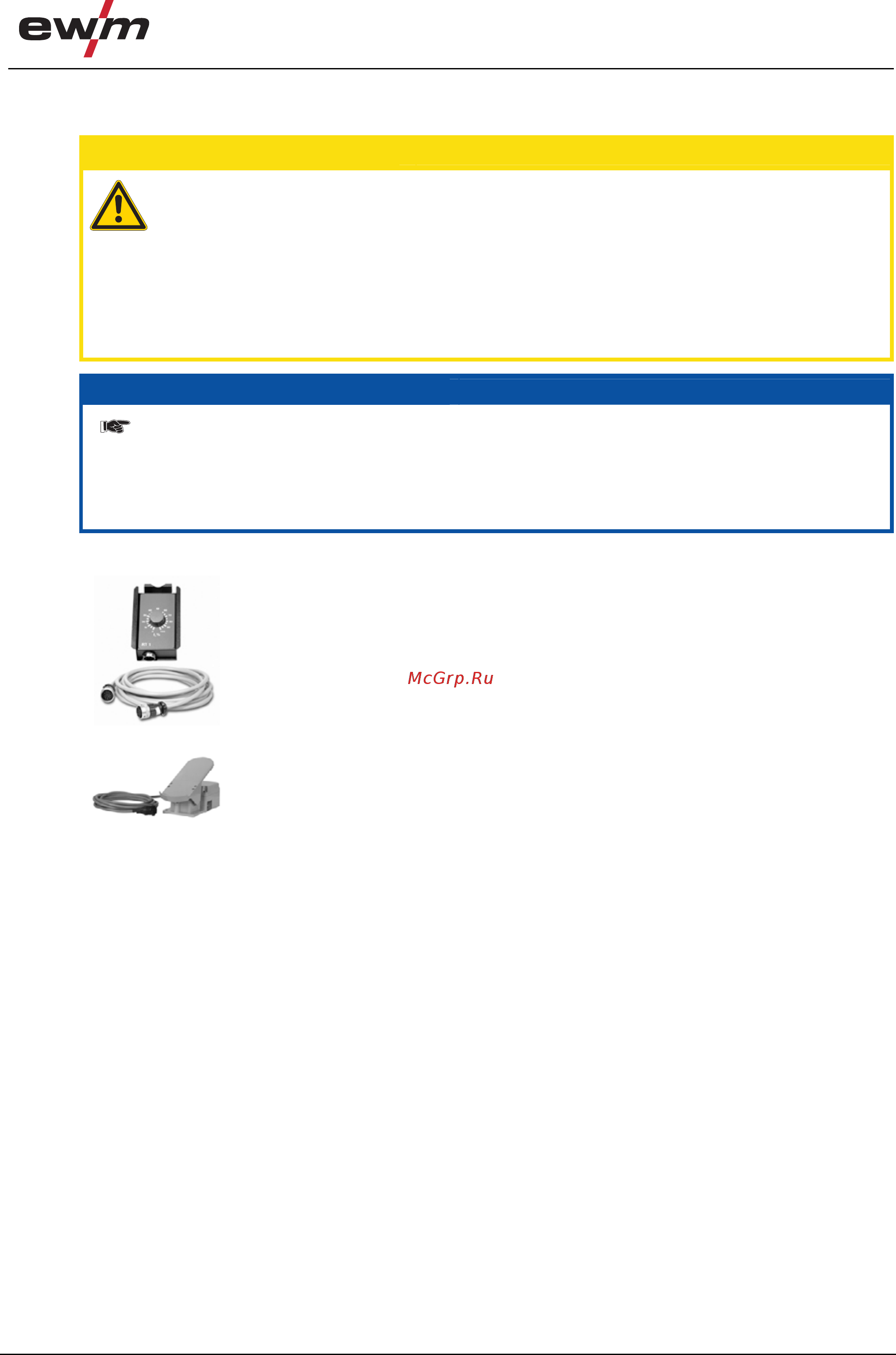

Конструкция и функционирование
Устройства дистанционного управления
099-002003-EW508
28.10.2009
27
5.9 Устройства дистанционного управления
ОСТОРОЖНО
Повреждения при использовании компонентов сторонних производителей!
Гарантия производителя аннулируется при повреждении аппарата в результате использования
компонентов сторонних производителей!
• Используйте только компоненты системы и опции (источники тока, сварочные горелки,
электрододержатели, дистанционные регуляторы, запасные и быстроизнашивающиеся детали и т. д.)
только из нашей программы поставки!
• Подсоединяйте дополнительные компоненты к соответствующему гнезду подключения и закрепляйте их
только после выкл
ючения сварочного аппарата.
УКАЗАНИЕ
Питание дистанционных регуляторов осуществляется через специальный 19-контактный разъем.
• При необходимости можно приобрести удлинитель любой длины (см. главу «Принадлежности»).
• Устройство дистанционного управления подсоединить к специальному гнезду и закрепить только после
выключения сварочного аппарата и устройства подачи проволоки.
• При включении сварочный аппарат автоматически распознает устройство дистанционного управления.
5.9.1 Ручное устройство дистанционного управления RT 1
Функции
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
5.9.2 Педаль дистанционного управления RTF 1
Функции
• Плавная регулировка сварочного тока (от 0% до 10%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Старт/стоп процесса сварки (ВИГ)
