Конструкция и функционирование
Ручная сварка стержневыми электродами
20
099-002003-EW508
28.10.2009

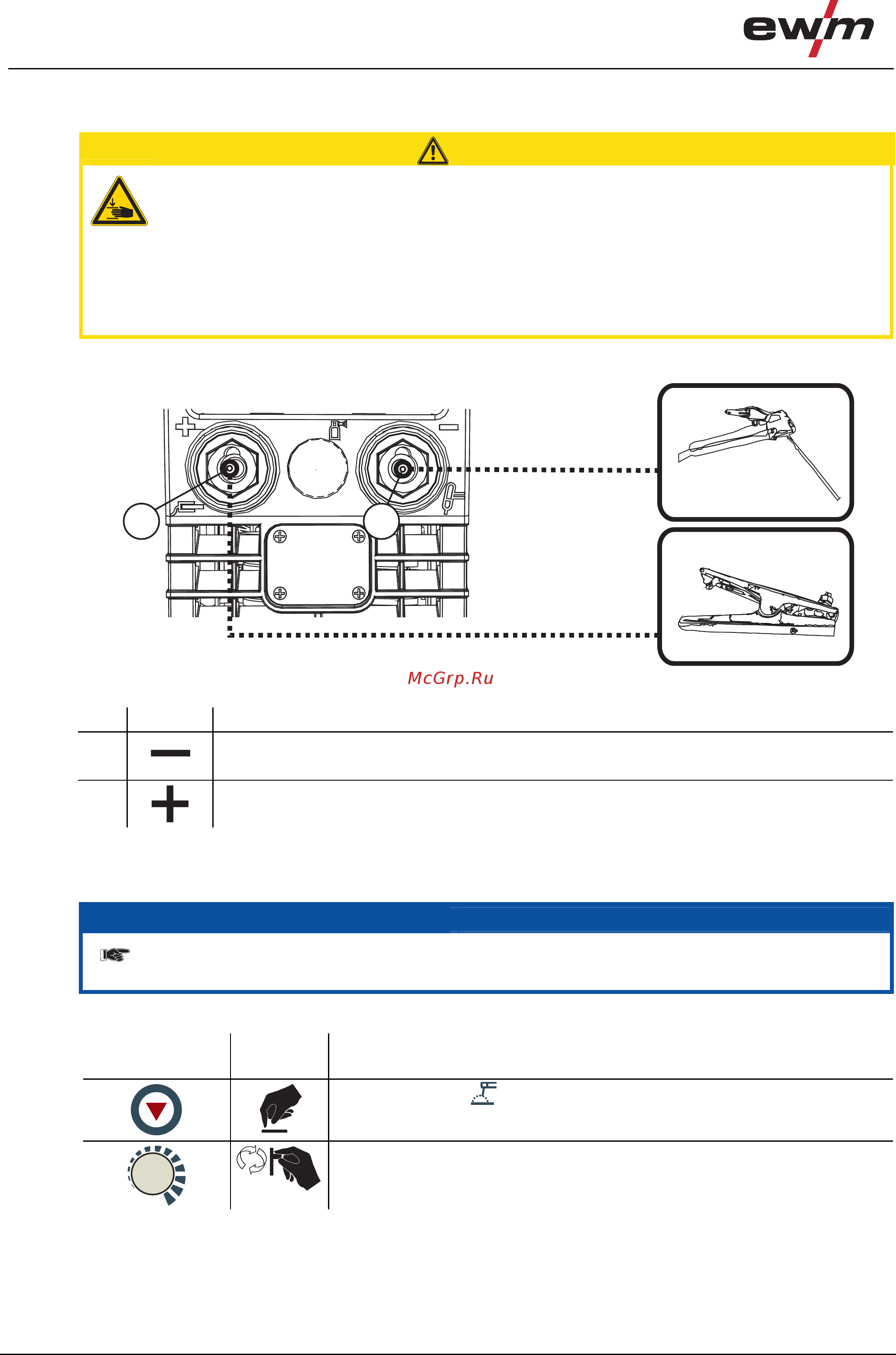

5.6 Ручная сварка стержневыми электродами
ОСТОРОЖНО
Опасность сдавливания и ожога!
При удалении отработавших или вставке новых электродов:
• Выключите аппарат с помощью главного выключателя;
• Наденьте специальные защитные перчатки;
• Пользуйтесь щипцами с изолированными ручками для удаления отработавших электродов или для
перемещения свариваемого изделия и
• Электрододержатель следует всегда откладывать на изолирующую подкладку!
5.6.1 Подключение электрододержателя и кабеля массы
12
Рисунок 5-2
Поз. Символ Описание 0
1
Розетка, сварочный ток «-»
Подключениe кабеля массы или электрододержателя
2
Гнездо, сварочный ток "+"
Подсоединение электрододержателя или кабеля массы
• Вставить штекер кабеля электрододержателя или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
• Вставить штекер кабеля массы или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
УКАЗАНИЕ
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя электродов,
приведенными на упаковке электродов.
5.6.2 Ручная сварка стержневыми электродами
Элемент
управления
Действие Результат
x x
Сигнальная лампа
ручной сварки горит
Настройка основного тока
