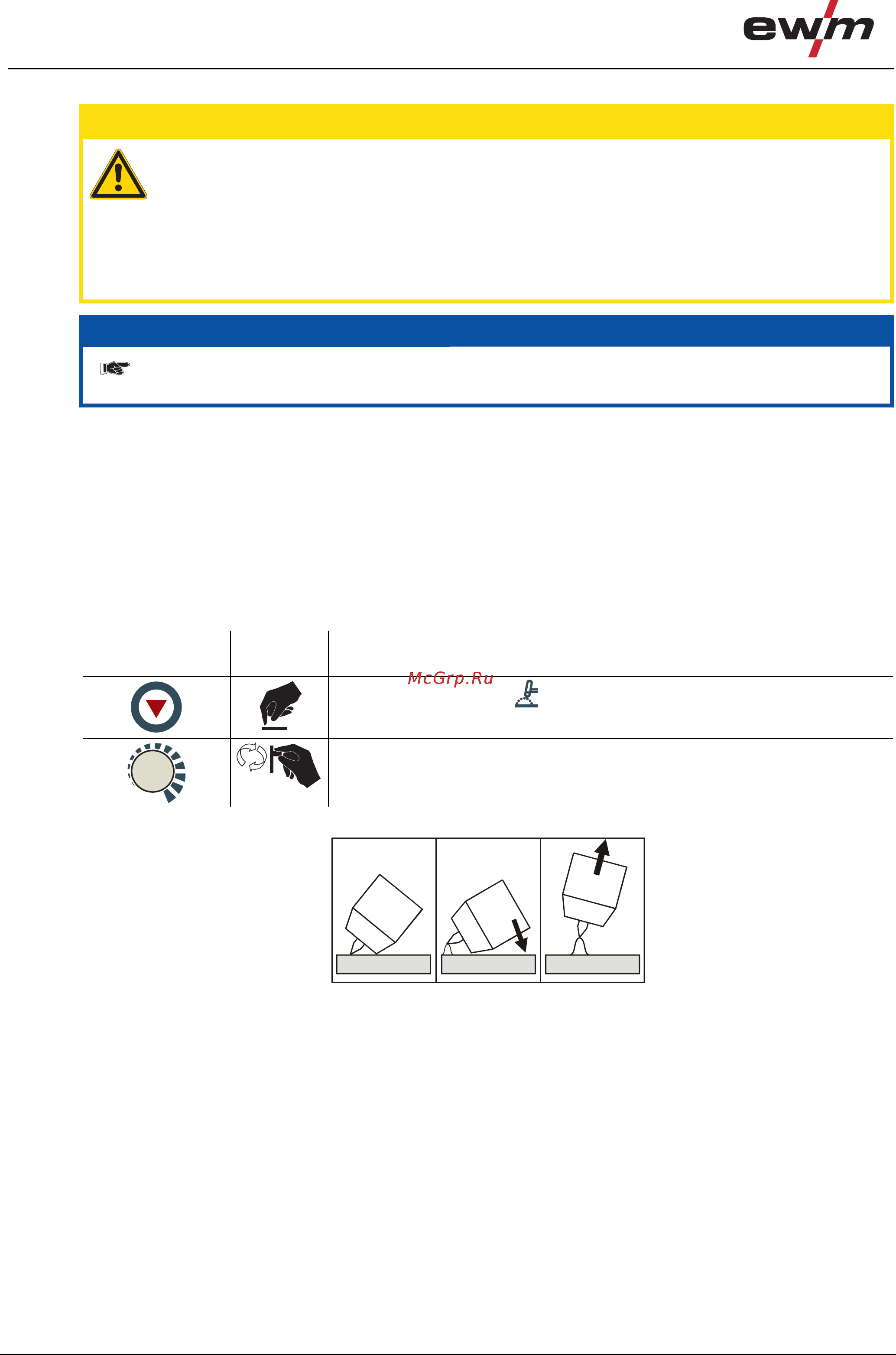

Конструкция и функционирование
Сварка ВИГ
24
099-002003-EW508
28.10.2009
ОСТОРОЖНО
Неисправности системы подачи защитного газа!
Беспрепятственная подача защитного газа из баллона с защитным газом к сварочной горелке
является основным условием для оптимальных результатов сварки. Кроме того, закупоренная
система подачи защитного газа может привести к выходу из строя сварочной горелки!
• Если соединительный штуцер защитного газа больше не используется, необходимо снова установить на
него желтую
защитную крышку!
• Все соединения в системе подачи защитного газа должны быть герметичными!
УКАЗАНИЕ
Перед подключением редуктора давления к газовому баллону следует кратковременно открыть
клапан баллона, чтобы выдуть возможные загрязнения.
• Медленно откройте вентиль газового баллона.
• Откройте перекидной вентиль сварочной горелки.
Перед каждой сваркой перекидной вентиль необходимо открыть и закрыть по завершении сварки.
• Установите с помощью редуктора расход защитного газа в диапазоне 4 – 15 л/мин в зависимости от силы тока и
материала.
Эмпирическое правило расчета расхода защитного газа:
Диаметр газового сопла в мм равен расх
оду газа
в л/мин.
Например: расход газа при использовании газового сопла 7 мм равен 7 л/мин.
5.7.3 Сварка ВИГ
Элемент
управления
Действие Результат
x x
Горит сигнальная лампа
сварки ВИГ
Настройка основного тока
5.7.4 Зажигание дуги ВИГ
a) b) c)
Рисунок 5-7
Электрическая дуга зажигается при соприкосновении электрода с изделием:
a) Газовое сопло горелки и наконечник вольфрамового электрода необходимо осторожно установить на изделие
(протекает ток контактного зажигания, независимо от настроенного значения основного тока).
b) Горелку нагнуть через газовое сопло, пока между наконечником электрода и изделием не останется зазор 2-3 мм
(загорается дуга, значение тока поднимается
до настроенного значения основного тока).
c) Поднять горелку и повернуть в нормальное положение.
Закончить сварку: Отвести горелку от изделия, пока не потухнет дуга.
При подключенном ножном дистанционном регуляторе RTF 1 процесс запуска начинается с приведения в
действие качающейся педали.
