Указания по технике безопасности
Транспортировка и установка
14
099-005359-EW508
14.06.2016

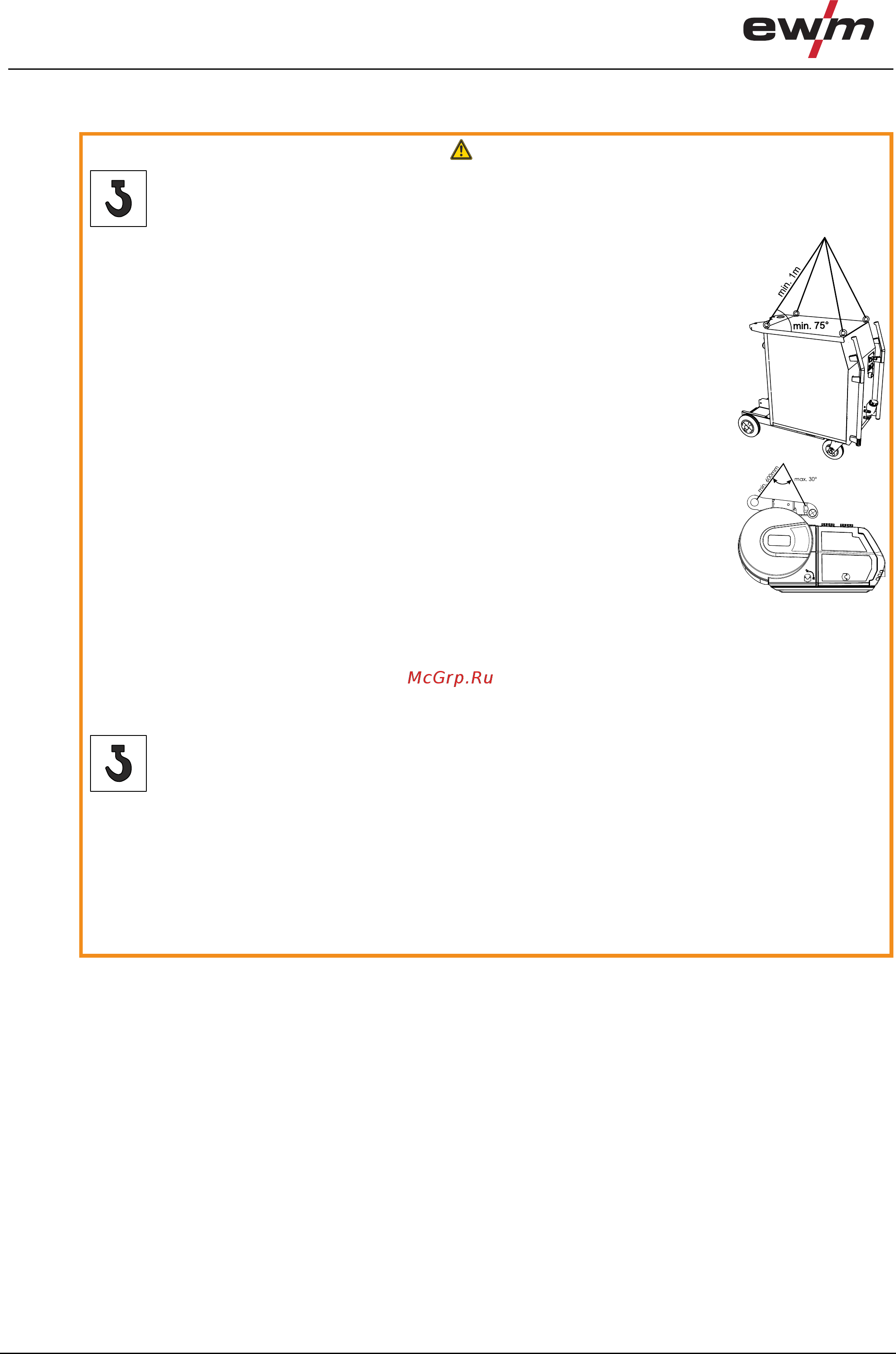

2.4.1 Перемещение краном
ВНИМАНИЕ
Опасность получения травм при перемещении с помощью крана
!
При поднятии оборудования краном
возможно нанесение травм людям вследствие падения
аппаратов или навесных компонентов!
• Одновременное поднятие краном нескольких компонентов системы, таких как
источник тока
, механизм подачи проволоки или устройство охлаждения, без
соответствующих крановых компонентов запрещено. Каждый компонент
системы следует поднимать отдельно!
• Перед поднятием краном удалите все питающие линии и принадлежности
(например, шланг-пакет, катушку с проволокой, баллон с защитным газом, ящик с
инструментами, механизм подачи проволоки
, дистанционный регулятор и т. п.)!
• Перед поднятием краном надлежащим образом закрыть и заблокировать
крышки
корпуса и защитные крышки!
• Обеспечьте правильное положение
, достаточное количество и соответствующие
параметры грузозахватных приспособлений! Придерживайтесь технологии
поднятия (см. рисунок)!
• Для аппаратов с транспортировочными петлями: поднимать за все петли
одновременно
!
• При использовании дополнительно устанавливаемых порталов и т. п.: всегда
использовать не менее двух точек принятия нагрузки на максимальном
расстоянии друг от друга — учитывать описание опций.
• Избегайте рывкообразных движений!
• Обеспечьте равномерное распределение
нагрузки! • Используйте
только кольцевые цепи или канатные стропы одинаковой длины!
• Не входите в опасную зону под аппаратом!
• Придерживайтесь предписаний по безопасности труда и технике безопасности
соответствующей страны!
Технология поднятия
Опасность получения травм при использовании несоответствующих рым-болтов!
При ненадлежащем использовании рым-болтов или использовании несоответствующих рым-
болтов возможно нанесение тяжелых травм людям вследствие падения аппаратов или навесных
компонентов!
• Рым-болты должны быть закручены полностью!
• Рым-болты должны ровно и всей площадью ложиться на поверхность прилегания!
• Перед использованием следует проверять надеж
ность закрепления рым-болтов и наличие видимых
повреждений (коррозия, деформация)!
• Запрещается использовать или ввинчивать поврежденные рым-болты!
• Рым-болты не должны подвергаться боковым нагрузкам!
