Ewm alpha Q 551 Expert 2.0 puls MM FDW [25/50] Заправка охлаждающей жидкости
![Ewm alpha Q 551 Expert 2.0 puls MM FDW [25/50] Заправка охлаждающей жидкости](/views2/1304106/page25/bg19.png)
Конструкция и функционирование
Охлаждение сварочной горелки
099-005359-EW508
14.06.2016
25
5.5.3 Заправка охлаждающей жидкости
Прибор поставляется изготовителем с заправленной охлаждающей жидкостью на минимальном уровне.

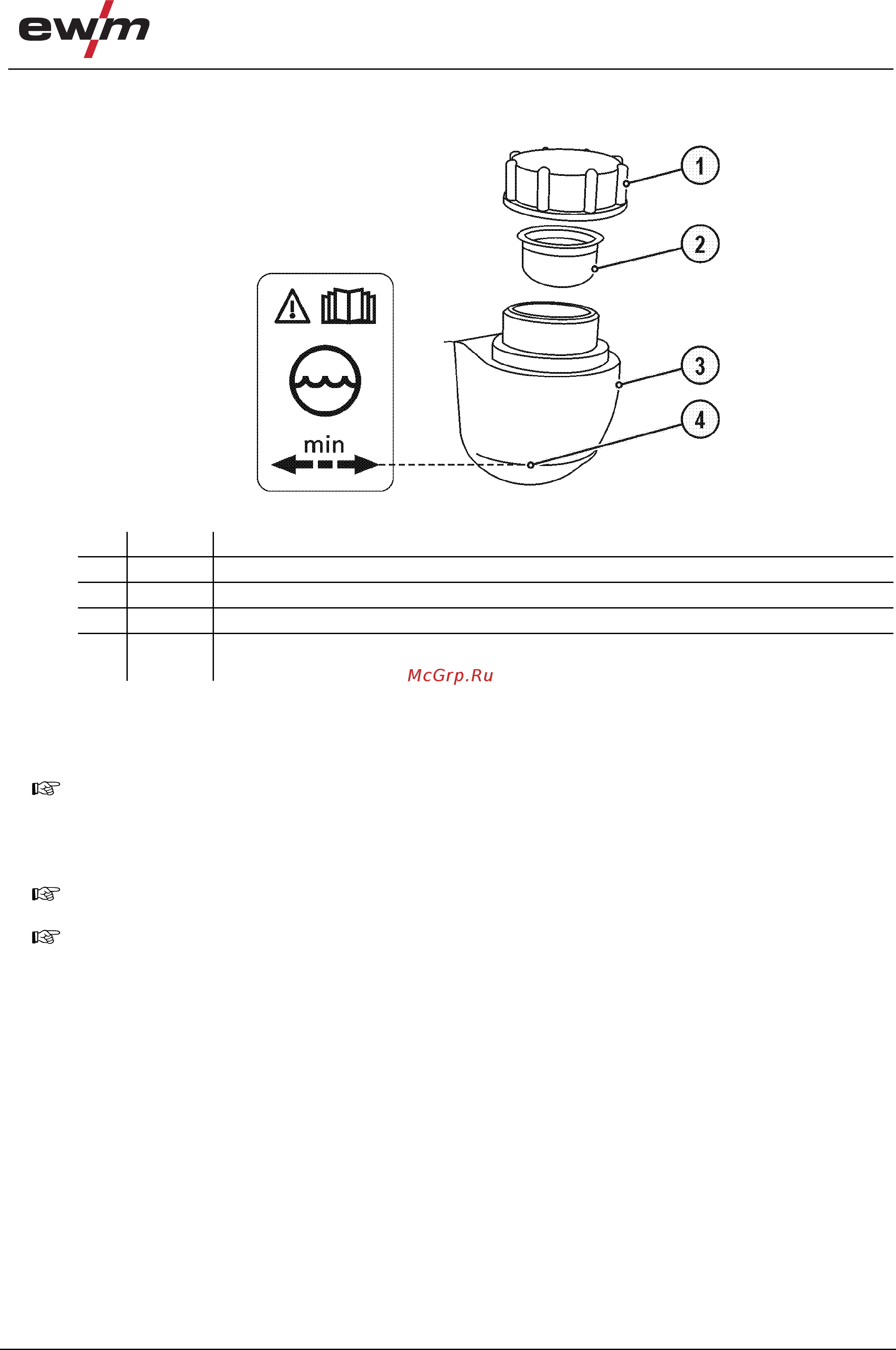

Рисунок 5-1
Поз. Символ Описание 0
1 Запорная крышка бака с охлаждающей жидкостью
2 Сетчатый фильтр охлаждающей жидкости
3 Бак с охлаждающей жидкостью
4 Маркировка „Min“
Минимальный уровень охлаждающей жидкости
• Отвинтить резьбовую крышку бака с охлаждающей жидкостью.
• Проверить загрязненность сетчатого фильтра, при необходимости очистить и вернуть в рабочее положение.
• Залить охлаждающую жидкость до сетчатого фильтра, снова навинтить резьбовую крышку.
После первой заправки после включения сварочного аппарата следует подождать не менее одной минуты,
чтобы пакет шлангов полностью и без пузырей заполнился охлаждающей жидкостью.
В случае частой замены горелки и при первой заправке бак охлаждающего модуля следует должным
образом наполнить.
Уровень охлаждающей жидкости не должен опускаться ниже маркировки «min»!
Если уровень жидкости охлаждения опустится ниже отметки минимального уровня в баке, может
требоваться удаление воздуха из контура жидкости охлаждения. В этом случае сварочный аппарат
отключит насос жидкости охлаждения и подаст сигнал ошибки по жидкости охлаждения, " > см. главу 7".
