Конструкция и функционирование
Сварка ВИГ
099-005359-EW508
14.06.2016
35
• Центральный штекер сварочной горелки следует ввести в центральное подключение и зафиксировать накидной
гайкой.
• Вставить штекер сварочного тока комбинированной горелки в гнездо подключения сварочного тока (-) и
зафиксировать поворотом вправо (только в случае наличия отдельного разъема сварочного тока).
Если имеется в наличии:
• Зафиксировать штуцера подключения шлангов охлаждающей воды в соответствующих быстродействующих
соединительных муфтах:
отвод – крас
ный - к быстродействующей соединительной муфте, красная (отвод охлаждающей жидкости)
иподача – синий – к быстродействующей соединительной муфте, синяя (подача охлаждающей жидкости).

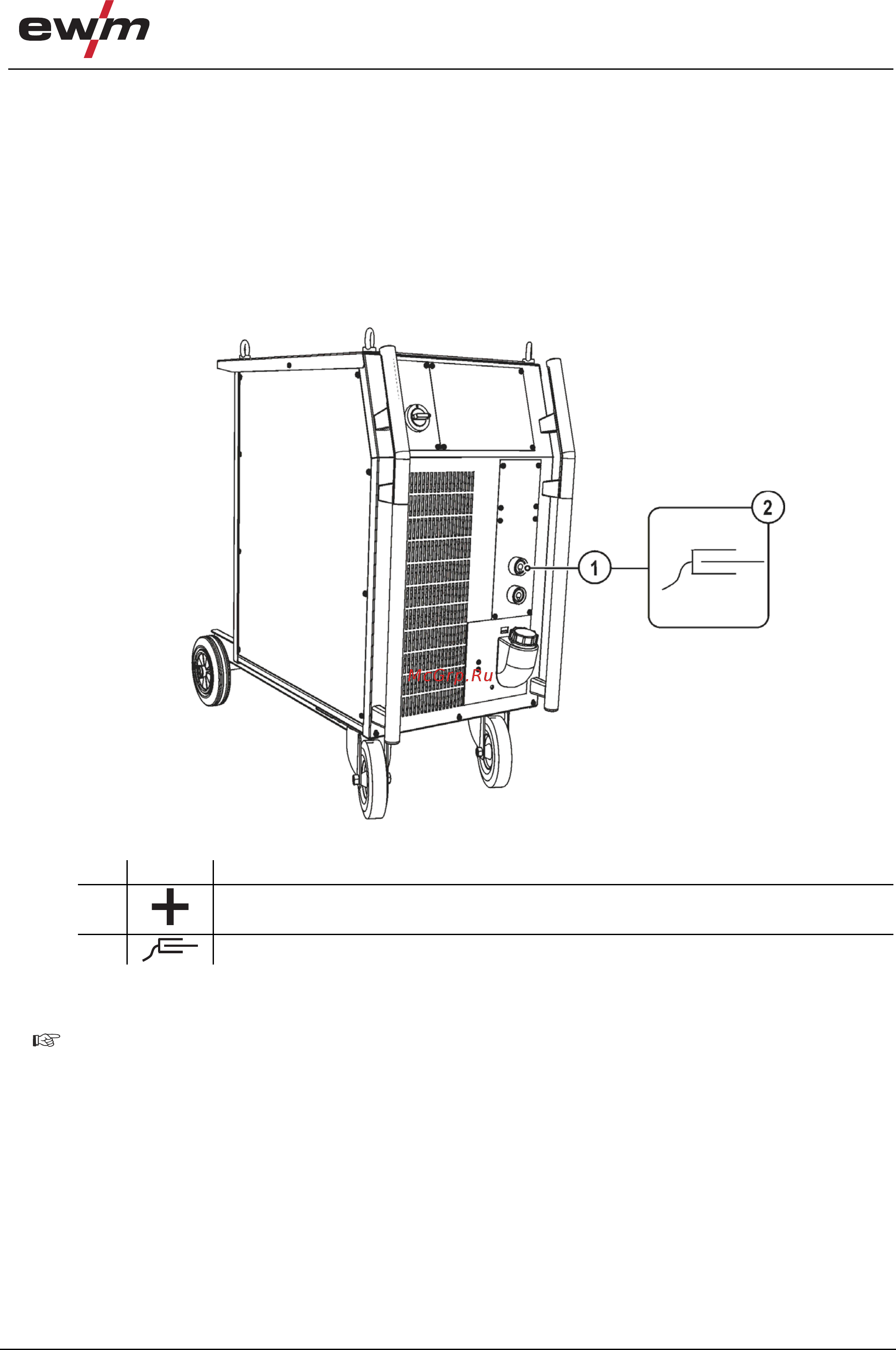

5.11.2 Подключение кабеля массы
Рисунок 5-11
Поз. Символ Описание 0
1
Розетка, сварочный ток "+"
• Сварка ВИГ: Подключение кабеля массы
2
Заготовка
• Вставить штекер кабеля массы в гнездо подключения сварочного тока "+" и закрепить поворотом вправо.
5.11.3 Выбор заданий на сварку
Подробнее о выборе сварочного задания и управлении аппаратом см. в соответствующем руководстве
«Панель управления».
