Ewm alpha Q 551 Expert 2.0 puls MM FDW [30/50] Подача защитного газа
![Ewm alpha Q 551 Expert 2.0 puls MM FDW [30/50] Подача защитного газа](/views2/1304106/page30/bg1e.png)
Конструкция и функционирование
Подача защитного газа
30
099-005359-EW508
14.06.2016
• Конец пакета кабелей вставить в защитное приспособление и зафиксировать поворотом вправо.
• Вставить штекер кабеля сварочного тока в гнездо, сварочный ток - „+“, и закрепить.
• Штекер кабеля цепи управления вставить в 7-контактную розетку и зафиксировать накидной гайкой (штекер можно
вставить в розетку только в одном положении).
• Зафиксировать штуцера подключения шлангов охлаждающей воды в соо
тветствующих быстродействующих
соединительных муфтах:
отвод – красный - к быстродействующей соединительной муфте, красная (отвод охлаждающей жидкости)
иподача – синий – к быстродействующей соединительной муфте, синяя (подача охлаждающей жидкости).

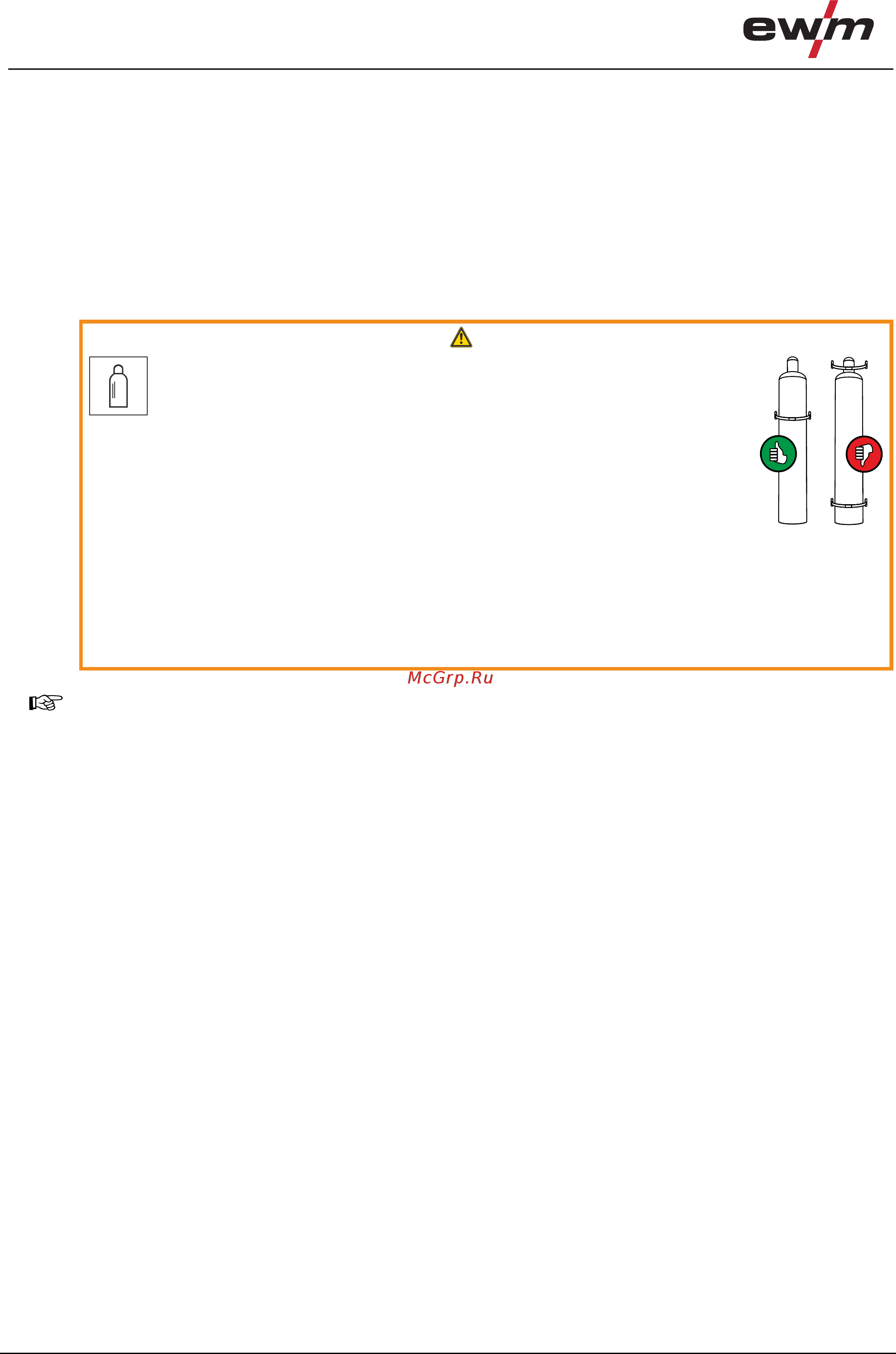

5.9 Подача защитного газа
ВНИМАНИЕ
Опасность травмирования вследствие неправильного обращения с баллонами
защитного газа!
Неправильное обращение с баллонами защитного газа и недостаточно прочное
крепление баллонов может привести к тяжелым травмам!
• Следовать инструкциям производителя газа и предписаниям по использованию
сжатого газа!
• Установите баллон с защитным газом в предусмотренное для него гнездо и
закрепите его крепежным элементом!
• Крепление следует осуществл
ять в верхней половине баллона защитного газа!
• Элементы крепления должны тесно прилегать к баллону!
• Клапан баллона защитного газа нельзя использовать для крепления!
• Не допускать нагрева баллона с защитным газом!
• При использовании баллонов защитного газа с объемом менее 50 л необходима
доустановка опции ON HOLDER GAS BOTTLE.
Беспрепятственная подача защитного газа из баллона с защитным газом к сварочной горелке является
основным условием для оптимальных результатов сварки. Кроме того, закупоренная система подачи
защитного газа может привести к выходу из строя сварочной горелки!
• Если соединительный штуцер защитного газа больше не используется, необходимо снова установить
на него желтую защитную крышку!
• Все соедине
ния в системе подачи защитного газа должны быть герметичными!
