Конструкция и функционирование
Подключение межсоединительного пакета кабелей
099-005359-EW508
14.06.2016
29
5.8 Подключение межсоединительного пакета кабелей
Некоторые сварочные электроды (например, порошковая проволока с самозащитой) подаются для сварки с
отрицательной полярностью. В этом случае кабель сварочного тока следует подсоединить к гнезду
выхода сварочного тока "+", а кабель массы - к гнезду выхода сварочного тока "-". Соблюдайте указания
фирмы-изготовителя электродов!

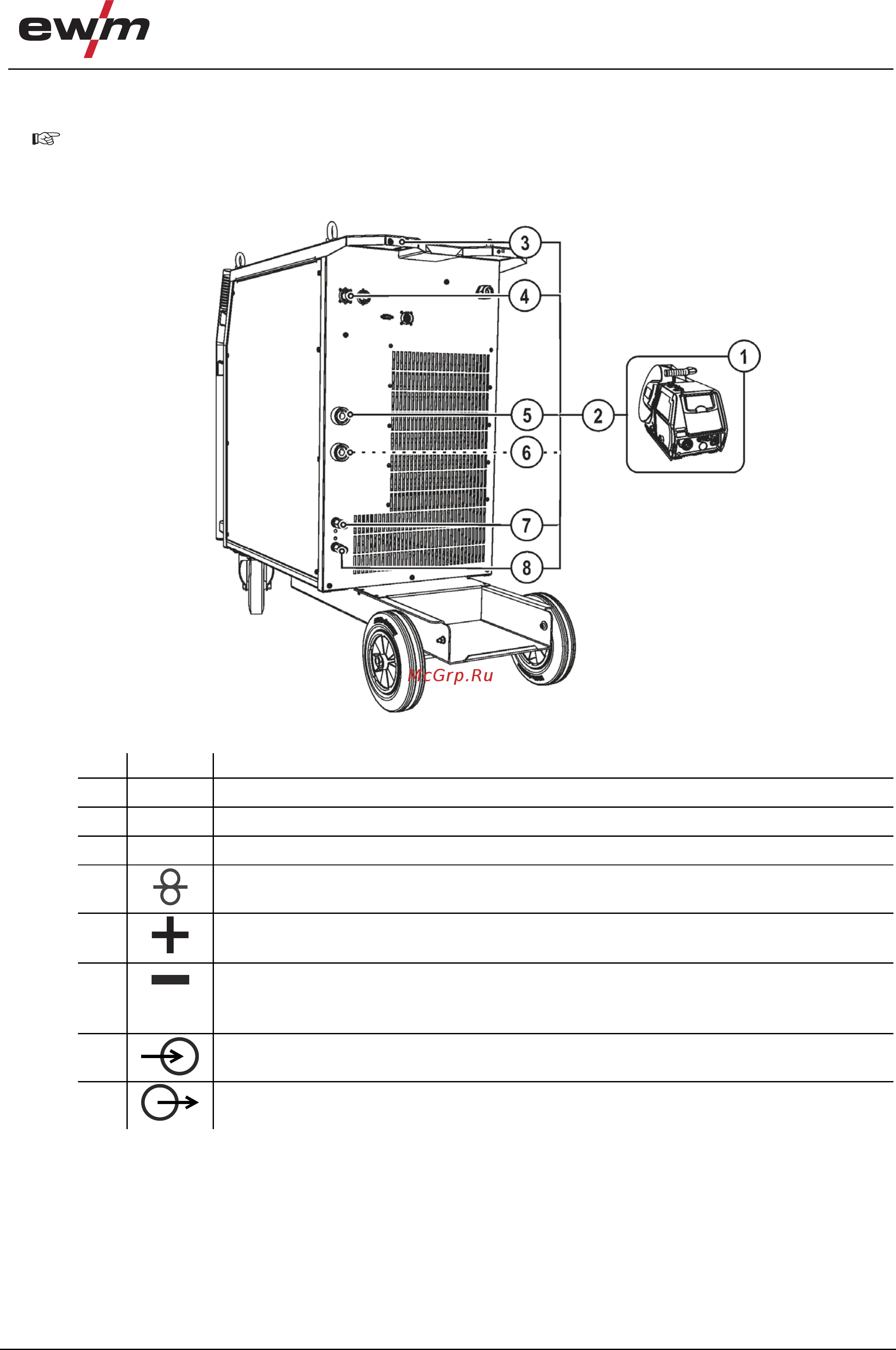

Рисунок 5-7
Поз. Символ Описание 0
1
Устройство подачи проволоки
2
Пакет промежуточных шлангов
3
Кабель пакета кабелей
4
7-контактная розетка (цифровая)
Подключение устройства подачи проволоки
5
Гнездо подключения, сварочный ток «+»
• Стандартная сварка MIG/MAG (промежуточный пакет шлангов)
6
Гнездо подключения сварочного тока «-»
• Сварка MIG/MAG порошковой
сварочной проволокой:
сварочный ток к устройству подачи проволоки/горелке
7
Быстроразъемная муфта (красная)
отвод охлаждающей жидкости
8
Быстроразъемная муфта (синяя)
подача охлаждающей жидкости
