Конструкция и функционирование
Интерфейсы для автоматизации
38
099-005359-EW508
14.06.2016
5.14 Интерфейсы для автоматизации
ОПАСНОСТЬ
Ни в коем случае не выполнять неквалицифированный ремонт и модификации!
Во избежание травмирования персонала и повреждения аппарата ремонт или модификация
аппарата должны выполняться только квалифицированным, обученным персоналом!
При несанкционированных действиях гарантия теряет силу!
• Ремонт поручать обученным лицам (квалифицированному персоналу)!
В результате неправильного соединения дополнительные компоненты и источник тока могут получить
повреждения!
• Подсоединяйте дополнительные компоненты к соответствующему гнезду и закрепляйте их только
после выключения сварочного аппарата.
• Более подробные описания см. в инструкции по эксплуатации соответствующего дополнительного
компонента!
• После включения источника тока дополнительные компоненты распознаются автоматически.

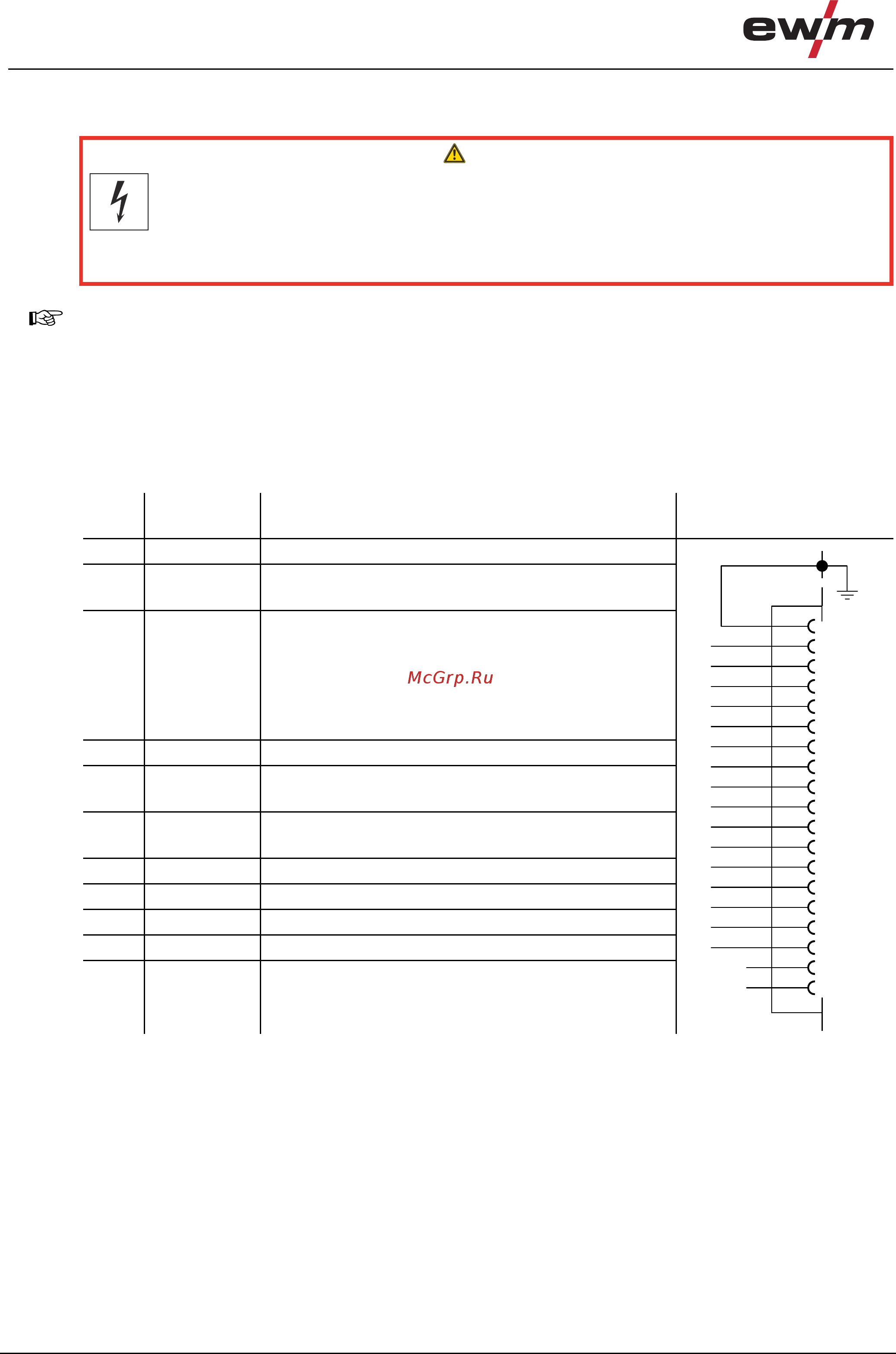

5.14.1 Интерфейс автоматизации
Контак
т
Вход / выход Обозначение Рисунок
A Выход PE Подключение экрана кабеля
D Выход
(open Collector)
IGRO Сигнал прохождения тока I > 0 (макс. нагрузка 20
мA / 15 В) 0 В = Проходит сварочный ток
E
+
R
Вход Not/Aus Аварийное выключение для отключения
вышестоящего источника тока.
Для использования этой функции необходимо
снять перемычку 1 на плате M320/1 сварочного
аппарата! Контакт разомкнут = сварочный ток
выключен
F Выход 0В Потенциал сравнения
G/P Выход I>0 Контакт реле тока для пользователя, сухой
(макс. +/-15 В / 100 мA)
H Выход Uтек Сварочное напряжение, измерено на контакте F,
0-10 В (0 В = 0 В; 10 В = 100 В)
L Вход Str/Stp Старт = 15 В / Стоп = 0 В 1)
M Выход +15 В Напряжение питания (макс. 75 мA)
N Выход -15 В Напряжение питания (макс. 25 мA)
S Выход 0 В Потенциал сравнения
T Выход Iтек Сварочный ток, измерен на контакте F;
0-10 В (0 В = 0 A, 10 В = 1000 A)
1
) Режим работы задается устройством подачи проволоки (Функция Старт / Стоп соответствует нажатию на
кнопку горелки и применяется, например, для выполнения механических задач).
A
B
C
D
E
F
G
H
J
K
L
M
N
P
R
S
T
U
V
PE
REGaus
SYN_E
IGR0
Not/Aus
0V
IGR0
Uist
VSchweiss
SYN_A
STA/STP
+15V
-15V
IGR0
Not/Aus
0V
Iist
NC
NC
X4-
PE-1
T?
1
