RU-10

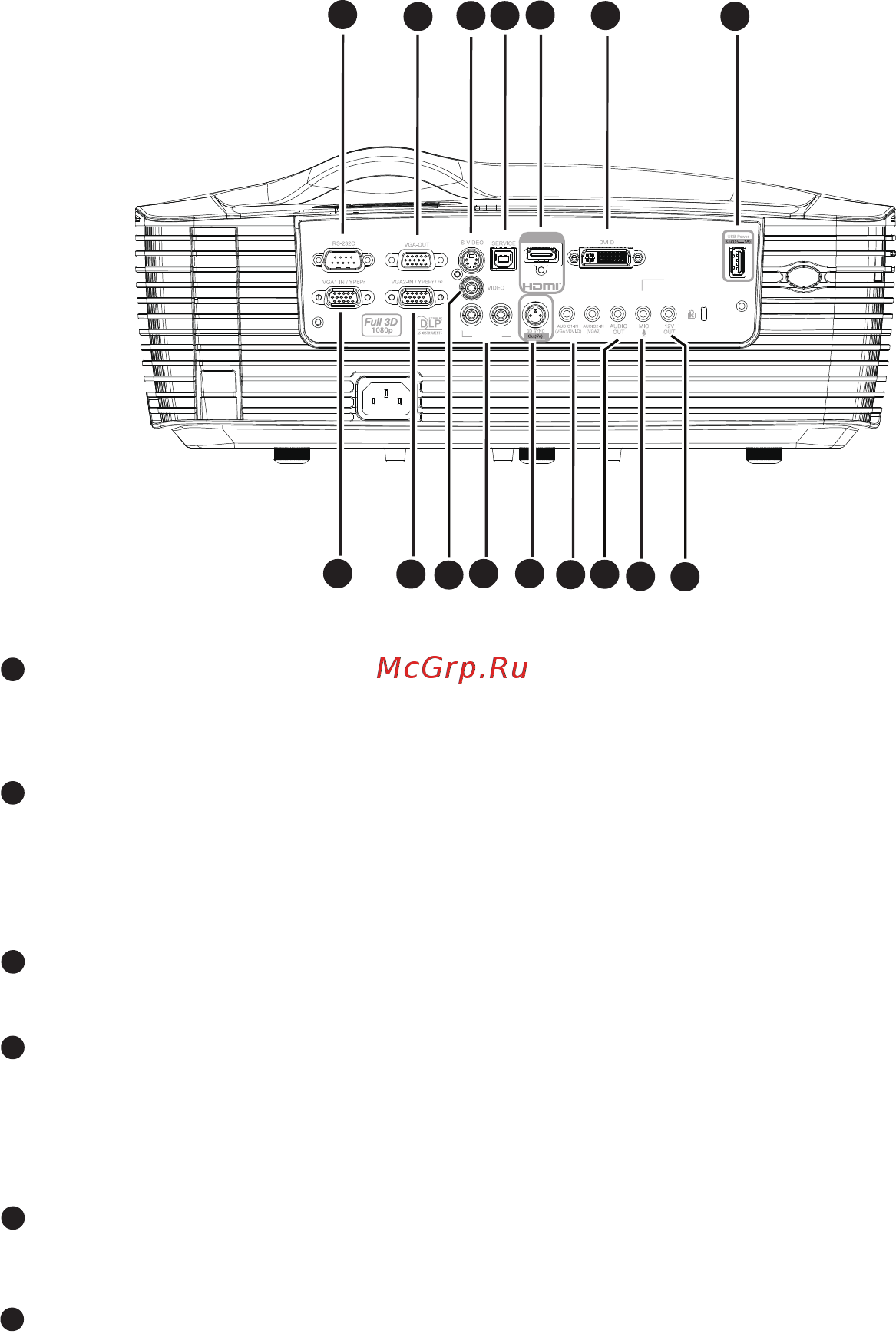

Порты подключения
RS-232C
При управлении проектором с компьютера подключите этот разъем к
последовательному порту компьютера RS-232C.
VGA-OUT
Подключение к внешнему монитору.
В режиме энергосбережения (Ожидание), разъем VGA-OUT
отключен.
В активном режиме (Ожидание), разъем VGA-OUT включен.
S-VIDEO
Этот разъем служит для подключения видеокабеля S-Video.
MOUSE/SERVICE
Этот разъем поддерживает обновления микропрограммного
обеспечения, удаленную мышь и переход на предыдущую/
следующую страницу.
В некоторых моделях отсутствует функция удаленной мыши.
HDMI
Этот разъем служит для подключения выхода HDMI
видеооборудования.
DVI-D
Этот разъем служит для подключения источника видеосигнала DVI-
D от компьютера.
RL
(S-VIDEO/VIDEO)
HDMI 1
AUDIO3-IN
1
2
3
5
4
6
7
10
11
13
14
15
16
8
9
12
1
2
3
4
5
6
