Optoma HD151X [8/66] Вид сзади
![Optoma HD151X [8/66] Вид сзади](/views2/1304292/page8/bg8.png)
RU-8

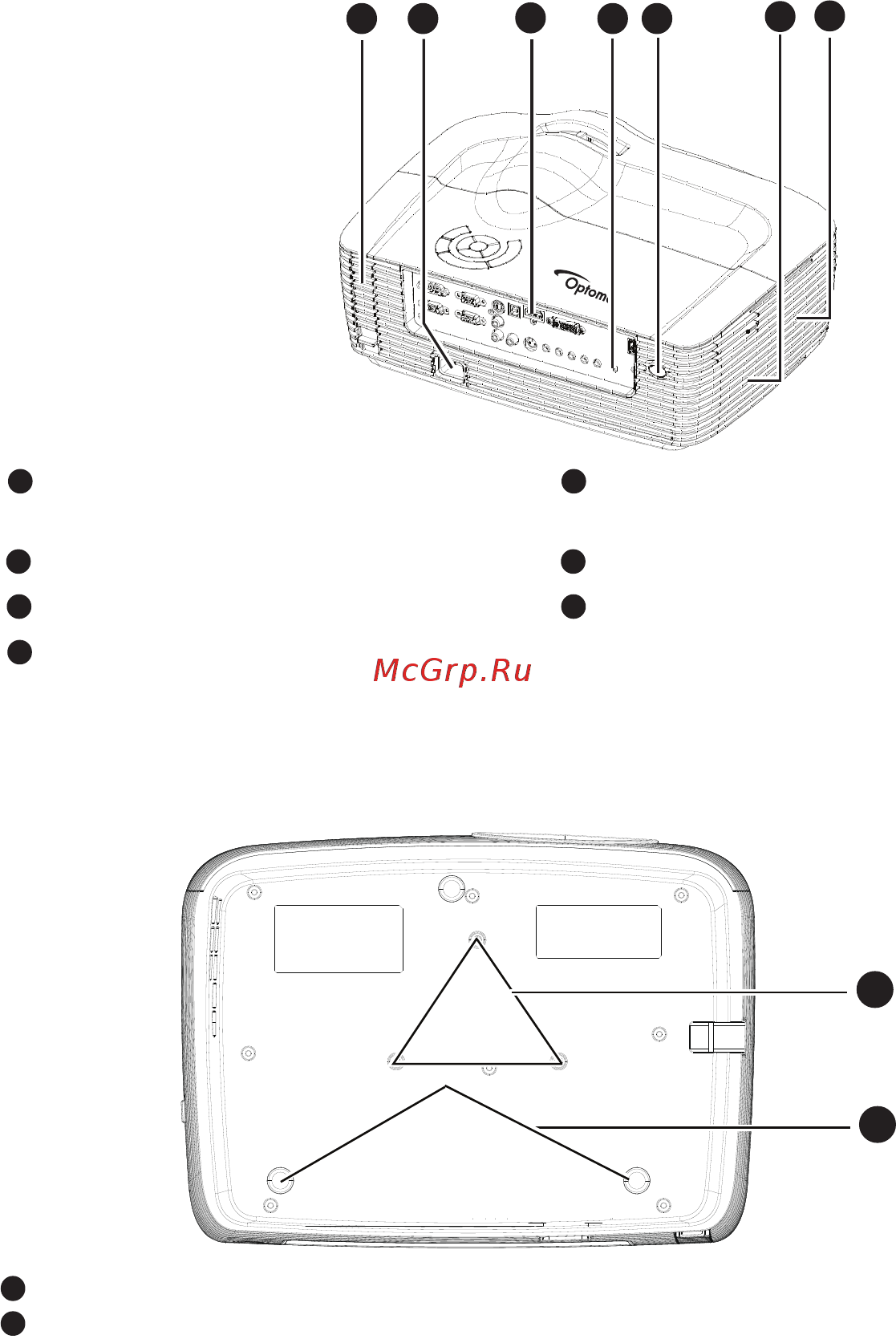

Вид сзади
Вид снизу
Отверстия для крепления на потолке
Задняя ножка регулируемой высоты
Примечание
Проектор можно устанавливать на потолок при помощи кронштейна.
Потолочный кронштейн не входит в комплект поставки.
За сведениями об установке потолочного кронштейна обращайтесь к продавцу.
Дополнительный фильтр-
пылеуловитель
Задний IR-датчик для пульта
дистанционного управления
Разъем питания Динамик
Порты подключения Вентиляционные отверстия
Гнездо для замка
Kensington
7
6
54
3
21
1
5
2
6
3
7
4
2
1
1
2
2
