RU-16

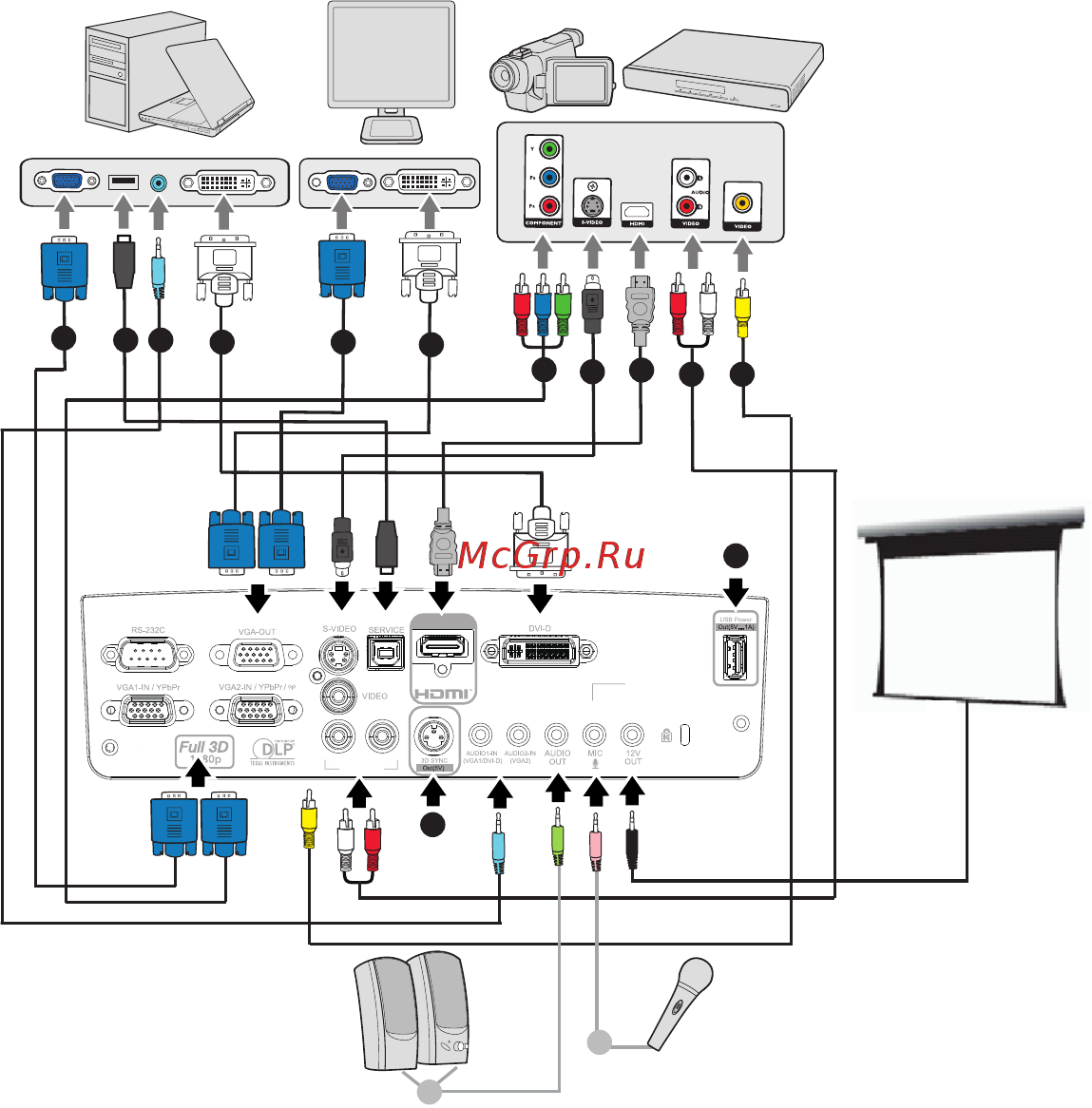

Подключение
При подключении источника сигнала к проектору убедитесь в
следующем.
1. Выключите все оборудование перед выполнением любых
подключений.
2. Используйте надлежащие кабели для каждого источника.
3. Убедитесь, что кабели подключены надежно.
1. ............................................................... *Кабель VGA (D-Sub - D-Sub)
2. ..................................................................... *Кабель USB (типа B -- A)
3. ......................................................................................... *Аудиокабель
4. ........................................................................................ *Кабель DVI-D
5. ............................................................................. *Кабель VGA – DVI-A
6. .................................................... *Кабель VGA (D-Sub) – HDTV (RCA)
RL
(S-VIDEO/VIDEO)
HDMI 1
AUDIO3-IN
1
3
4
1
5
6
7
8
9
10
2
11
13
3
12
