Регулировка положения с помощью функции
сдвига объектива по вертикали
В случае, если проектор не расположен непосредственно по центру
экрана, положение проецируемого изображения по вертикали можно
отрегулировать путем перемещения кольца сдвига объектива по
вертикали в пределах диапазона перемещения объектива.
Положение отображения может сдвигаться вверх на величину,
составляющую до 17% от подъема дисплея. (При повороте кольца
сдвига объектива по вертикали вправо (или влево), из
ображение
перемещается вверх (или вниз)).
Внимание!
При работе с проектором необходимо соблюдать следующие
правила.
Запрещается касаться объектива во время его перемещения, чтобы не
допустить травмирование пальцев.
Запрещается позволять детям касаться объектива.

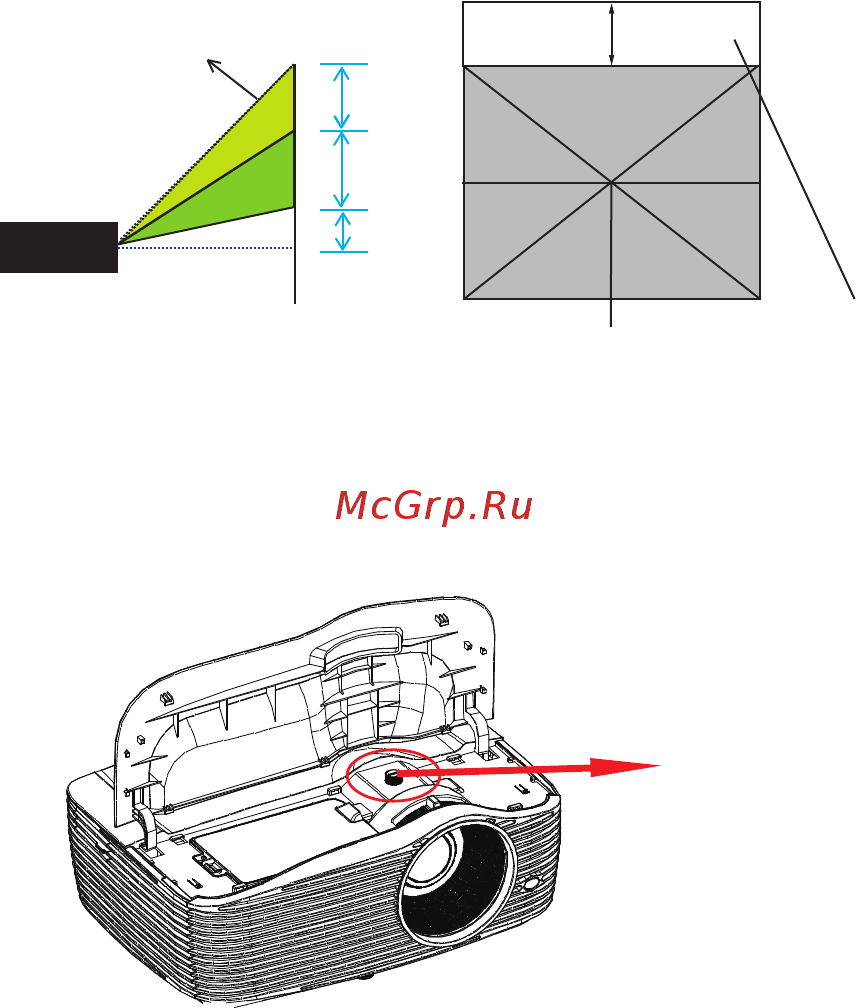

Сдвиг вверх
Положение центра сдвига объектива
Диапазон сдвига
17%
Диапазон регулировки сдвига объектива
0,17V
1V
0,15V
Кольцо сдвига объектива
по вертикали
