RU-9
Использование устройства

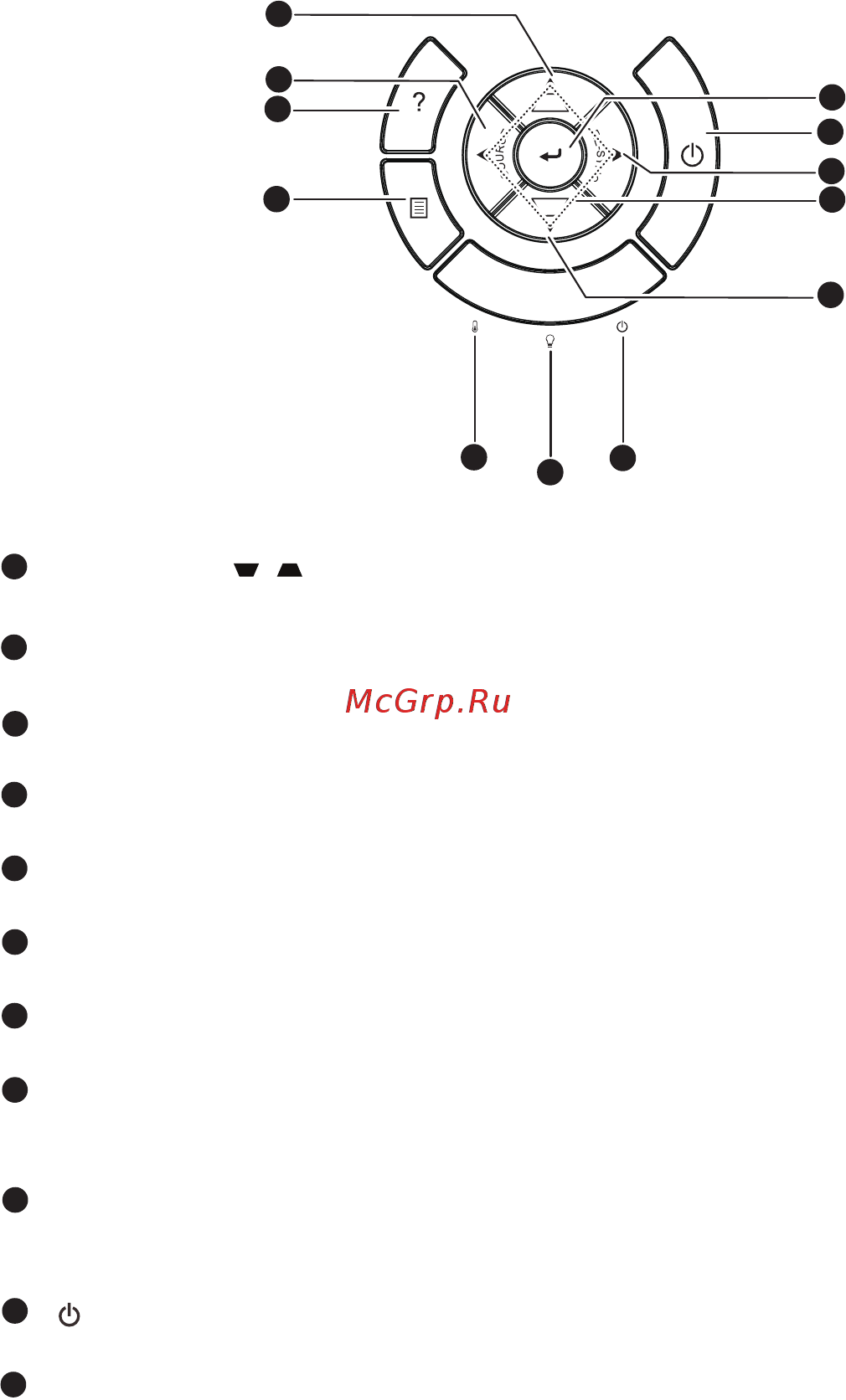

Панель управления
Трапеция (/)
Ручное исправление искажений, вызванных проекцией под углом.
Источник
Переключение между входными видеосигналами.
СПРАВКА
Отображение меню справки.
Меню
Отображение экранного меню или выход из него.
TEMP (светодиодный индикатор температуры)
См. "Сигнализация светодиодных индикаторов" в стр.61.
LAMP (светодиодный индикатор лампы)
См. "Сигнализация светодиодных индикаторов" в стр.61.
ПИТАНИЕ (светодиодный индикатор питания)
См. "Сигнализация светодиодных индик
аторов" в стр.61.
Четыре кнопки направлений
Четыре кнопки направлений служат для выбора элементов
экранного меню и для изменения параметров.
Re-SYNC
Автоматическая синхронизация проектора с источником
видеосигнала.
Питание
Включение и выключение питания проектора.
ВВОД
Подтверждение выбора элемента.
8
