Описание аппарата — быстрый обзор
Вид спереди
099-000235-EW508
23.05.2017
15
4 Описание аппарата — быстрый обзор
4.1 Вид спереди

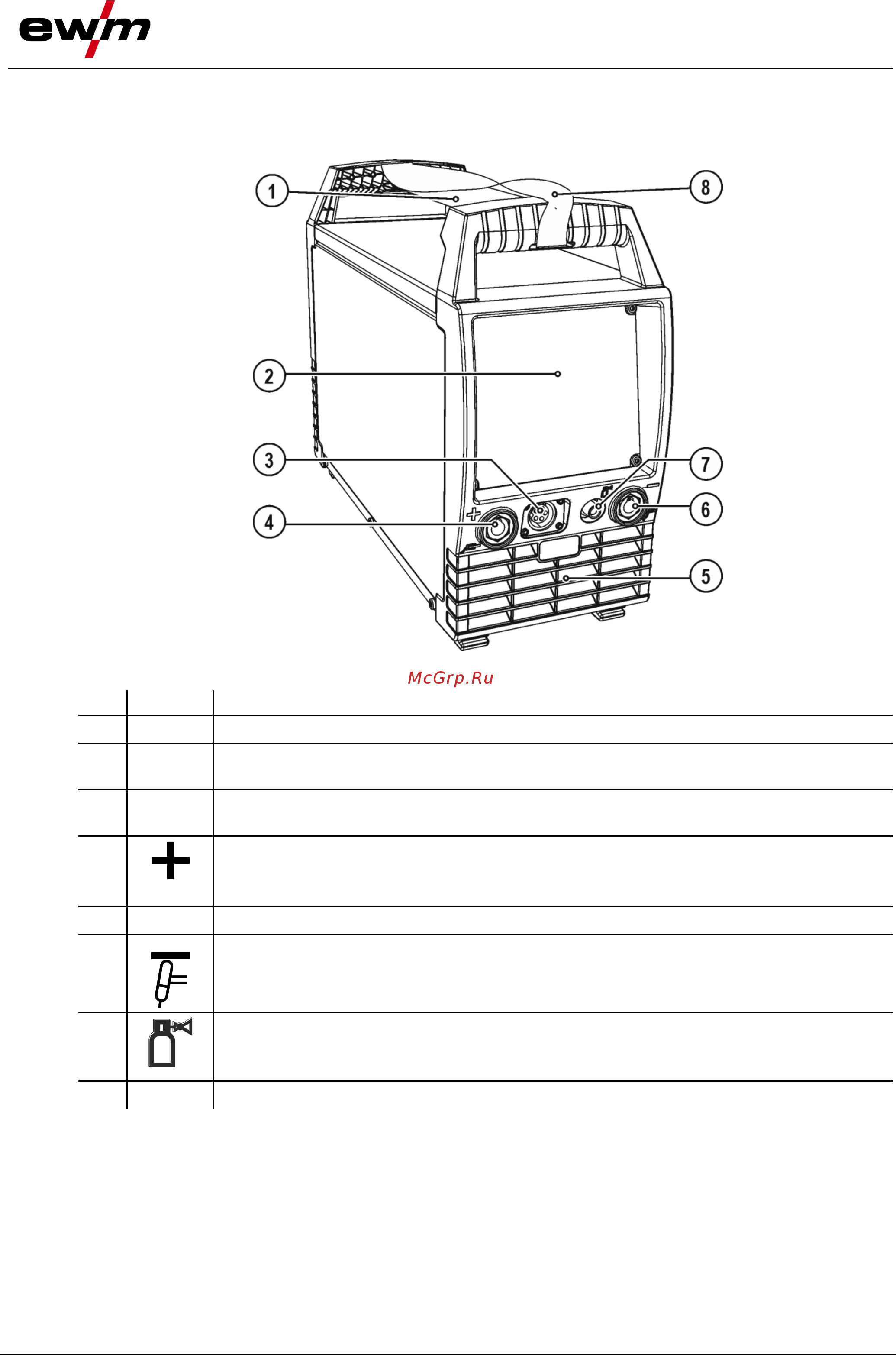

Рисунок 4-1
Поз.
Символ
Описание 0
1
Ручка для транспортировки
2
Панель управления аппарата — см. инструкцию по эксплуатации «Панель
управления»
3
Гнездо подключения кабеля управления сварочной
горелки > см. главу 5.2.1.1
4
Розетка, сварочный ток "+"
• Ручная сварка: подсоединение электрододержателя или кабеля массы
• ВИГ: Подключение кабеля массы
5
Впускное отверстие для охлаждающего воздуха
6
Розетка, сварочный ток "–"
• ВИГ: Подключение сварочной горелки ВИГ
• Ручная сварка: подсоединение электрододержателя или кабеля массы
7
Соединительный штуцер G1/4“, сварочный ток «-»
Подключение защитного газа (с желтым изоляционным колпачком) для сварочной
горелки ВИГ
8
Транспортировочный ремень > см. главу 5.1.4
