Ewm Tetrix 300 AC/DC Smart 2.0 puls TM [25/40] Ручная сварка стержневыми электродами
![Ewm Tetrix 300 DC Smart 2.0 puls TM [25/40] Ручная сварка стержневыми электродами](/views2/1304592/page25/bg19.png)
Конструкция и функционирование
Ручная сварка стержневыми электродами
099-000235-EW508
23.05.2017
25
• Перед подключением редуктора к газовому баллону следует кратковременно открыть клапан
баллона, чтобы выдуть возможные загрязнения.
• Герметично привинтите редуктор на вентиль газового баллона.
• Накрутить накидную гайку соединительного элемента газового шланга на выходной стороне
редуктора.

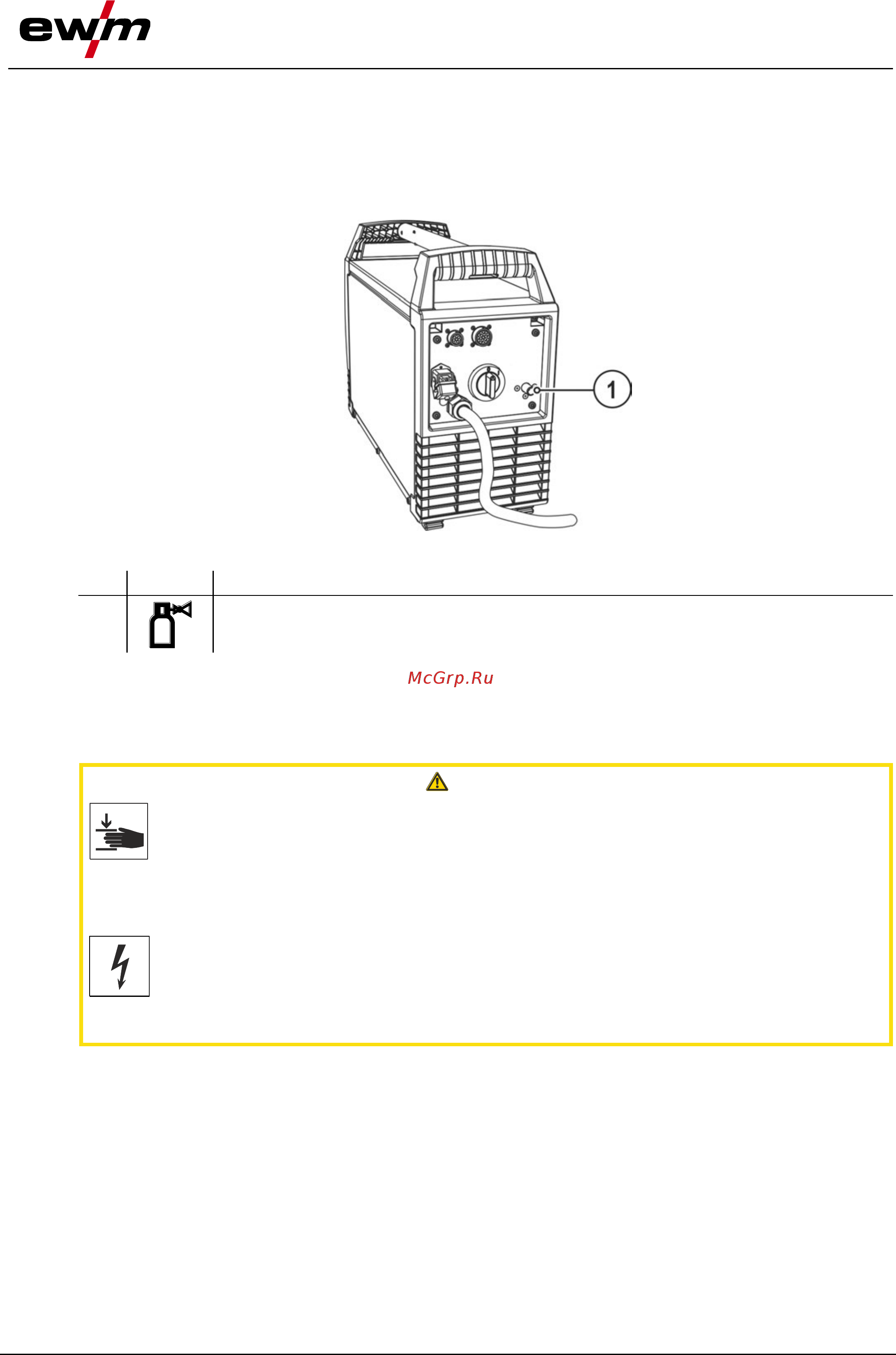

Рисунок 5-11
Поз.
Символ
Описание 0
1
Соединительный штуцер G1/4», подключение защитного газа
• Накидной гайкой прикрепить шланг защитного газа к соединительному штуцеру G1/4".
5.3 Ручная сварка стержневыми электродами
5.3.1 Подключение электрододержателя и кабеля массы
ОСТОРОЖНО
Опасность сдавливания и ожога!
Во время замены стержневых электродов существует опасность сдавливания и
ожога!
• Пользуйтесь специальными сухими защитными перчатками.
• Пользуйтесь щипцами с изолированными ручками для удаления отработанных
электродов или для перемещения свариваемого изделия.
Подключение защитного газа!
При ручной сварке место подключения защитного газа (присоединительный
ниппель G¼") находится под напряжением холостого хода.
• Установить желтый изоляционный колпачок на присоединительный ниппель G¼"
(защита от электрического напряжения и загрязнения).
