Ewm Tetrix 300 AC/DC Smart 2.0 puls TM [23/40] Варианты гнезда подключения кабеля управления сварочной горелки
![Ewm Tetrix 300 DC Smart 2.0 puls TM [23/40] Варианты гнезда подключения кабеля управления сварочной горелки](/views2/1304592/page23/bg17.png)
Конструкция и функционирование
Сварка ВИГ
099-000235-EW508
23.05.2017
23

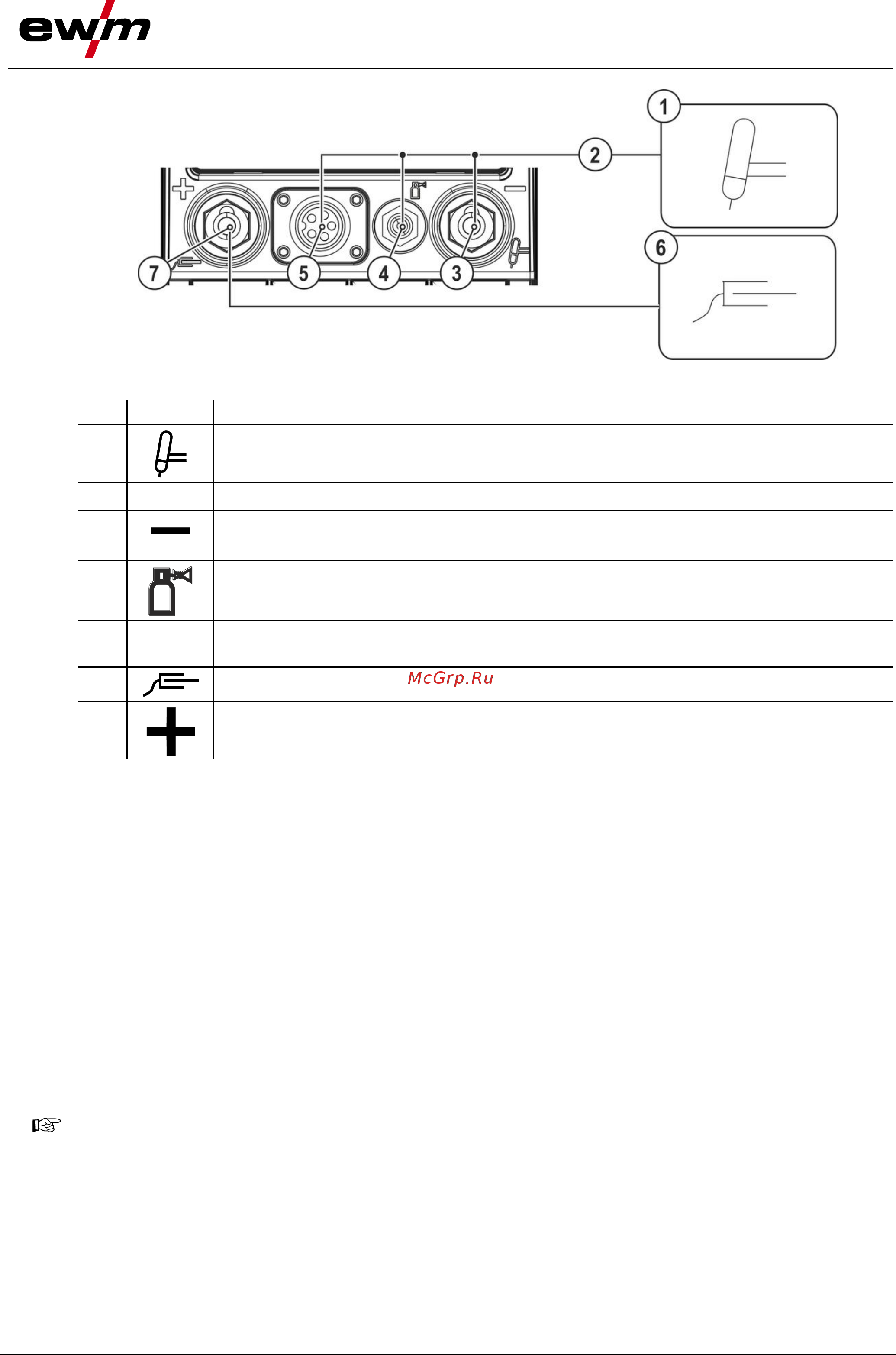

Рисунок 5-8
Поз.
Символ
Описание 0
1
Сварочная горелка
2
Пакет шлангов сварочной горелки
3
Гнездо, сварочный ток "-"
Подключение кабеля сварочного тока сварочной горелки ВИГ
4
Соединительный штуцер G¼“
Соединительный штуцер защитного газа сварочной горелки ВИГ
5
Гнездо подключения кабеля управления сварочной
горелки > см. главу 5.2.1.1
6
Заготовка
7
Гнездо, сварочный ток "+"
Подключение кабеля массы
• Вставить штекер кабеля сварочного тока универсальной горелки в гнездо сварочного тока „-“ и
закрепить поворотом вправо.
• Снять с соединительного штуцера G¼“ желтую защитную крышку.
• Привинтить шланг защитного газа сварочной горелки к присоединительному ниппелю G1/4".
• Вставить штекер кабеля управления сварочной горелки в гнездо для подключения кабеля
управления сварочной горелки и зафиксировать.
• Вставить штекер кабеля массы в гнездо подключения сварочного тока "+" и закрепить
поворотом вправо.
Если имеется в наличии:
• Зафиксировать штуцера подключения шлангов охлаждающей воды в соответствующих
быстродействующих соединительных муфтах:
отвод – красный - к быстродействующей соединительной муфте, красная (отвод охлаждающей
жидкости)
иподача – синий – к быстродействующей соединительной муфте, синяя (подача охлаждающей
жидкости).
Изучите документацию на все компоненты системы и принадлежности и
придерживайтесь приведенных в ней указаний!
5.2.1.1 Варианты гнезда подключения кабеля управления сварочной горелки
Аппараты для сварки TIG поставляются с завода с 5-контактным или 8-контактным гнездом для
подключения кабеля управления сварочной горелки. Передвижные аппараты при наличии места
могут оснащаться сразу двумя гнездами подключения. Функциональные возможности
расширяются пропорционально количеству доступных контактов. При необходимости можно
модифицировать или переоборудовать одно из этих гнезд подключения > см. главу 9.
