Конструкция и функционирование
Транспортировка и установка
20
099-000235-EW508
23.05.2017

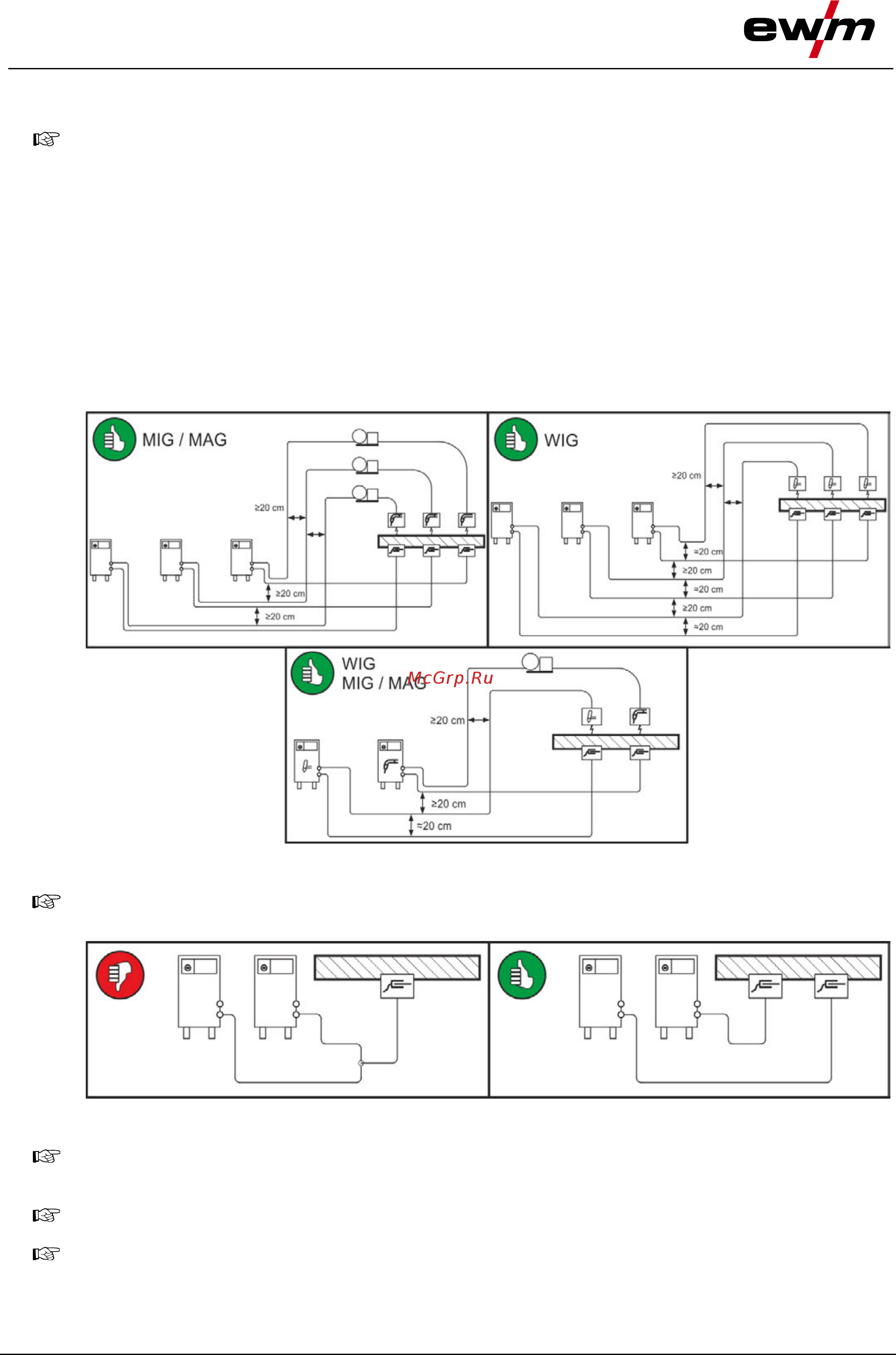

5.1.6 Указания по прокладке кабелей сварочного тока
Неправильно проложенные кабели сварочного тока могут привести к нарушению
(мерцанию) сварочной дуги!
Проложить кабель массы и пакет шлангов от источников тока без ВЧ-устройства
зажигания (MIG/MAG) параллельно, на максимальную длину и как можно ближе друг к
другу.
Прокладывать кабель массы и пакет шлангов источников тока с ВЧ-устройством
зажигания (ТIG) на максимальную длину, параллельно, на расстоянии прим. 20 см друг от
друга, чтобы избежать ВЧ-пробоев.
Соблюдать расстояние не менее 20 см к кабелям других источников тока, чтобы
избежать их нежелательных воздействий друг на друга.
Длина кабелей ни в коем случае не должна быть больше предписанной. Для
оптимальных результатов сварки не более 30 м. (кабель массы + промежуточный пакет
шлангов + кабель горелки).
Рисунок 5-3
Для каждого сварочного аппарата использовать кабель массы из его комплекта
поставки!
Рисунок 5-4
Кабели сварочного тока, пакеты шлангов горелок и промежуточные пакеты шлангов
полностью смотать. Избегать образования петель!
Длина кабелей ни в коем случае не должна быть больше предписанной.
Если кабель слишком длинный, его следует укладывать волнообразно.
