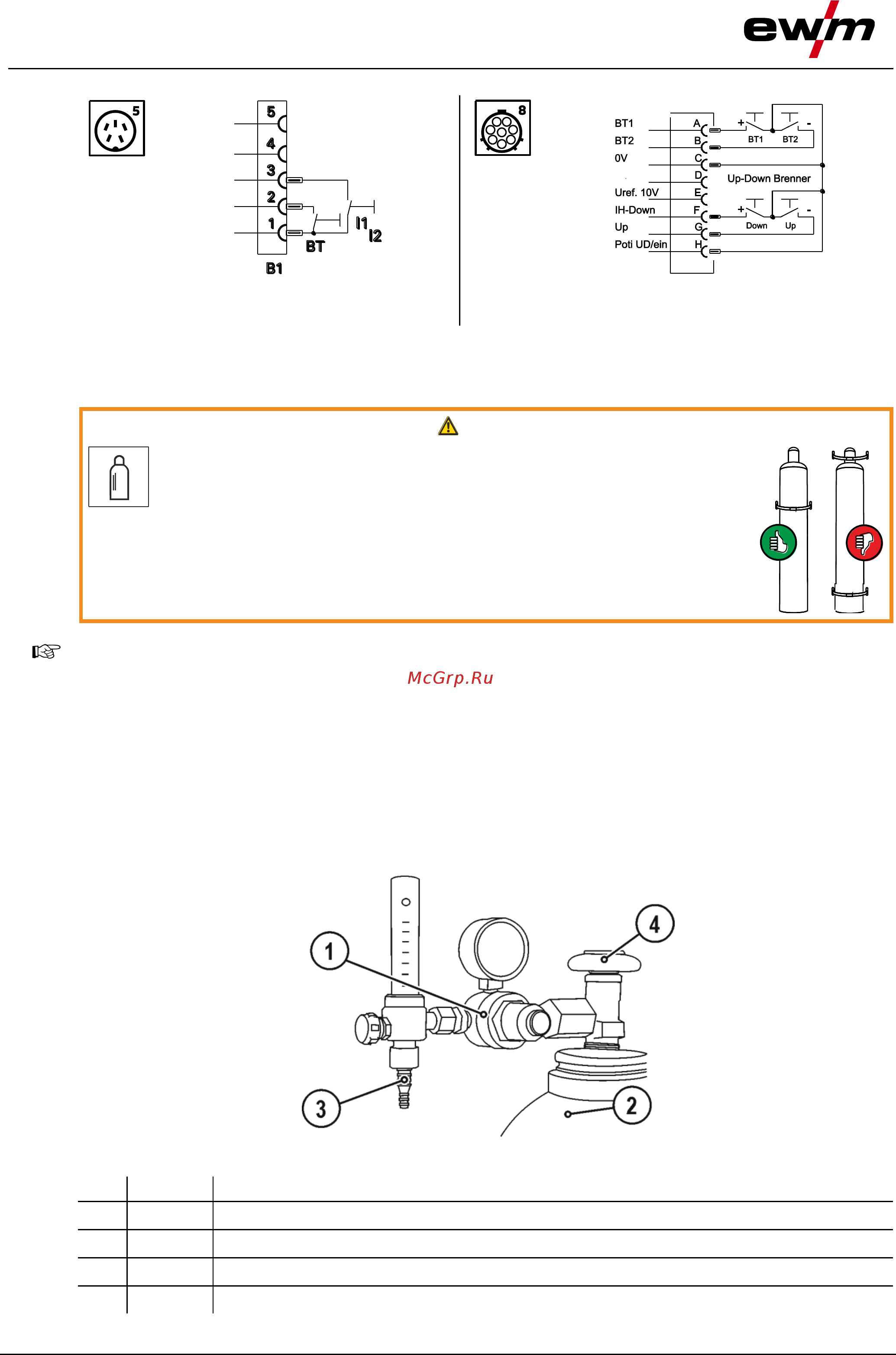

Конструкция и функционирование
Сварка ВИГ
24
099-000235-EW508
23.05.2017
Стандартная горелка для сварки ТIG
Горелка с функцией Up/Down или
потенциометром для сварки ТIG
Рисунок 5-9
5.2.2 Подача защитного газа
ВНИМАНИЕ
Опасность травмирования вследствие неправильного обращения
с баллонами защитного газа!
Ненадлежащее или недостаточно надежное крепление баллонов
защитного газа может привести к тяжелым травмам!
• Установить баллон защитного газа в предусмотренные держатели и
зафиксировать крепежными элементами (цепь/ремень)!
• Баллон защитного газа необходимо фиксировать в верхней части!
• Крепежные элементы должны тесно прилегать к баллону!
Беспрепятственная подача защитного газа из баллона с защитным газом к сварочной
горелке является основным условием для оптимальных результатов сварки. Кроме
того, закупоренная система подачи защитного газа может привести к выходу из строя
сварочной горелки!
• Если соединительный штуцер защитного газа больше не используется, необходимо
снова установить на него желтую защитную крышку!
• Все соединения в системе подачи защитного газа должны быть герметичными!
5.2.2.1 Подача защитного газа
• Установить баллон защитного газа в предусмотренное для этого крепление баллона.
• Зафиксировать баллон защитного газа страховочной цепью.
Рисунок 5-10
Поз.
Символ
Описание 0
1
Редуктор давления
2
Баллон с защитным газом
3
Выходной стороне редуктора
4
Клапан газового баллона
