Конструкция и функционирование
Транспортировка и установка
099-000235-EW508
23.05.2017
19
5.1.5 Охлаждение сварочной горелки
Изучите документацию на все компоненты системы и принадлежности и
придерживайтесь приведенных в ней указаний!

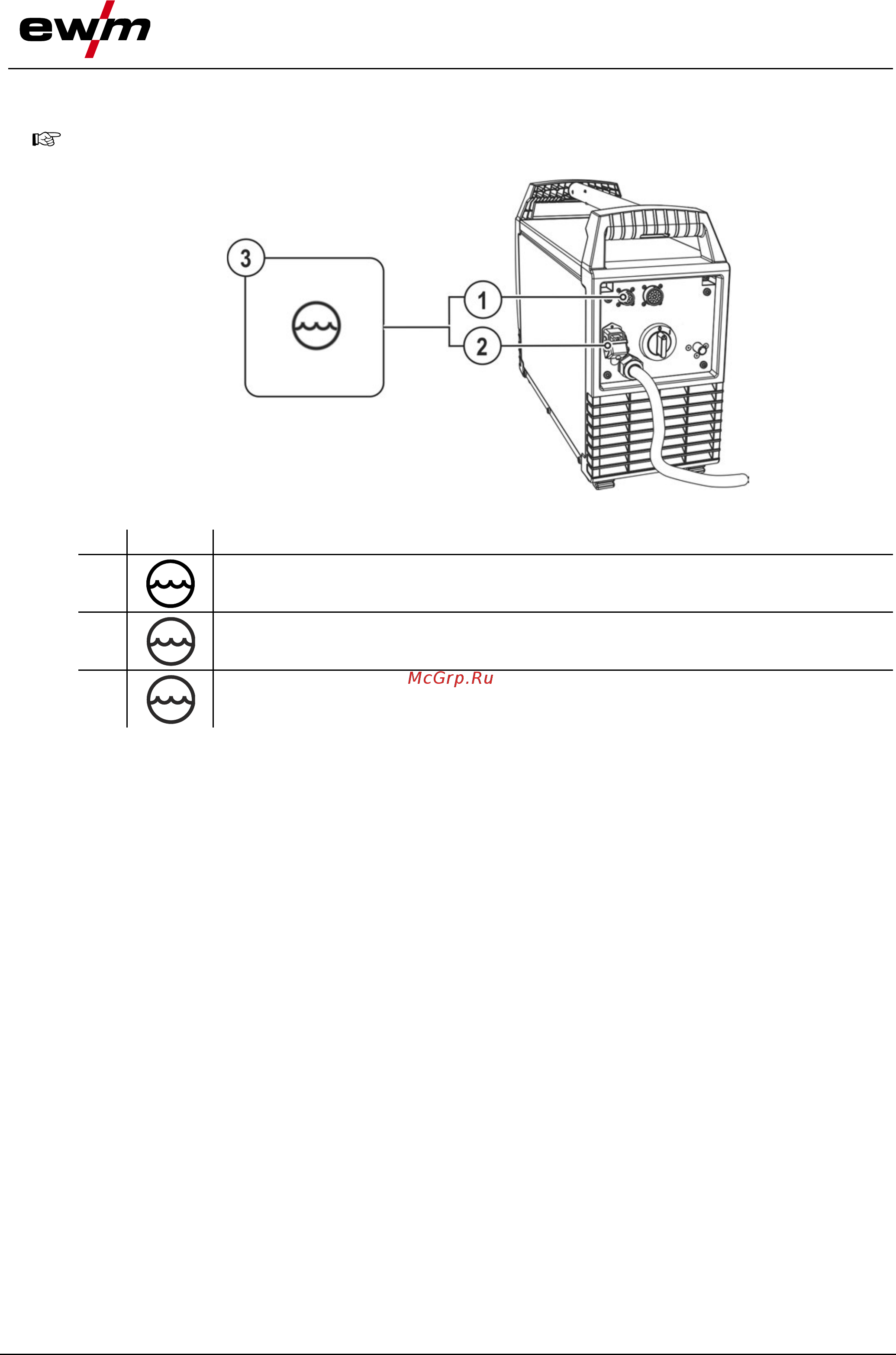

Рисунок 5-2
Поз.
Символ
Описание 0
1
8-контактная розетка
подключение кабеля управления охладителя
2
4-контактная розетка
напряжение питания охладителя
3
охлаждающего модуля
• Вставить 8-контактный штекер управления охлаждающим модулем в гнездо сварочного
аппарата и зафиксировать.
• Вставить 4-контактный штекер питания охлаждающего модуля в гнездо сварочного аппарата и
зафиксировать.
