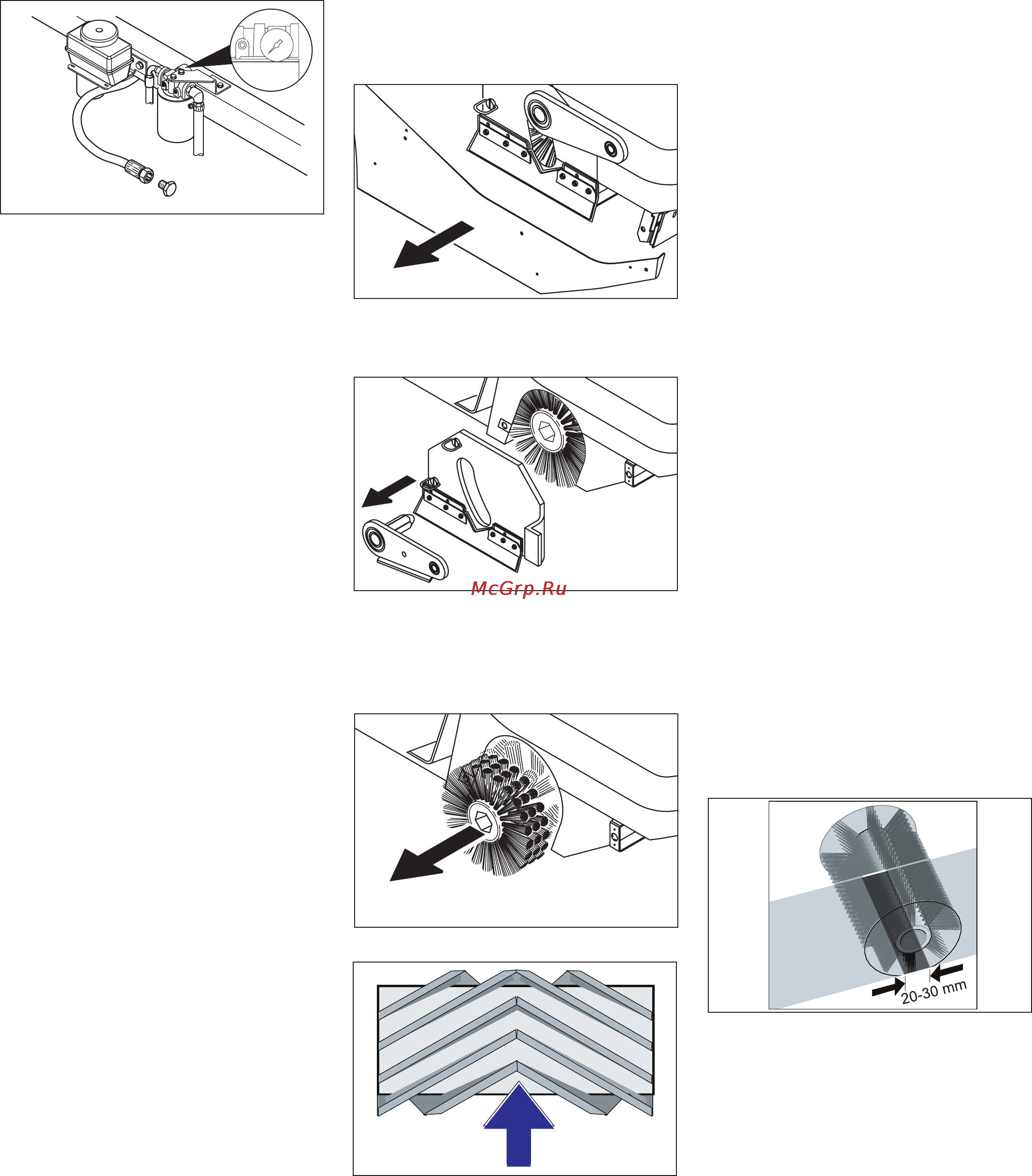

Проверьте масляный фильтр Проверьте давление на сливе Закрепить аппарат от непроизвольного качения подложив под него клин Зафиксируйте стояночный тормоз Разблокировать застежки правой боковой панели Надеть на цапфу держатель подметающего вала Надеть на цапфу держатель подметающего вала Снова затянуть винт на держателе подметающего вала Вставить и прочно затянуть крепежные винты заслонки подметающего вала Закрепить боковую панель Указание После установки нового подметающего вала необходимо заново отрегулировать плоскость подметания Если показания манометра находятся в красной области масляный фильтр нужно очистить или заменить Проверка боковых щеток Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Боковые щетки приподнимаются Ключ зажигания повернуть в позицию О и вытащить его из замка Проверить боковые щетки Снять боковую панель Вывинтить винты балансира подметающего вала Указание Благодаря плавающему креплению боковой щетки уровень плоскости подметания корректируется автоматически по мере износа щетины При слишком сильном износе боковую щетку следует заменить Замена боковых щеток Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Боковые щетки приподнимаются Ключ зажигания повернуть в позицию О и вытащить его из замка Ослабить крепежные гайки 3 шт на нижней стороне Надеть боковую щетку на захватное устройство и крепко затянуть Снять балансир подметающего вала Снять подъемный рычажный механизм с цапфы Открыть застежки и снять заслонку Проверка и корректировка плоскости подметания для подметающего вала Указание При данном виде работы аппарат должен находиться в основном режиме работы Контрольная лампочка кнопки интенсивного режима работы не должна светиться Переставить переключатель программ на ступень 1 движение Подметающий вал и боковые щетки поднимаются Поставить подметающую машину на ровный гладкий пол покрытый видимым слоем пыли или мела Опустить подметающий вал и дать ему повращаться в течение некоторого времени Поднять подметающий вал Нажать на педаль для подъема заслонки для крупных частиц грязи и держать педаль нажатой Дать аппарату задний ход Проверка подметающего вала Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Подметающий вал приподнимается Ключ зажигания повернуть в позицию О и вытащить его из замка Закрепить аппарат от непроизвольного качения подложив под него клин Зафиксируйте стояночный тормоз Удалить с подметающего вала намотавшиеся ленты и веревки Вынуть подметающий вал Профиль подметания имеет вид равномерного прямоугольника шириной от 20 до 30 мм Указание Замена подметающего вала Замена становится необходимой если вследствие износа щеток результат качество подметания заметно ухудшается Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Подметающий вал приподнимается Ключ зажигания повернуть в позицию О и вытащить его из замка Расположение подметающего вала при установке по направлению движения Поместить новый подметающий вал в коробку подметающего вала и надеть его на цапфу привода Указание При установке нового подметающего вала обратить внимание на положение щетины Установить заслонку подметающего вала Ри 15 Профиль подметания не должен иметь трапециевидную форму В этом случае следует обратиться в сервисную службу Указание В основном режиме работы профиль подметания может быть установлен с помощью ручного колеса Открыть и зафиксировать крышку прибора Рис З 251
