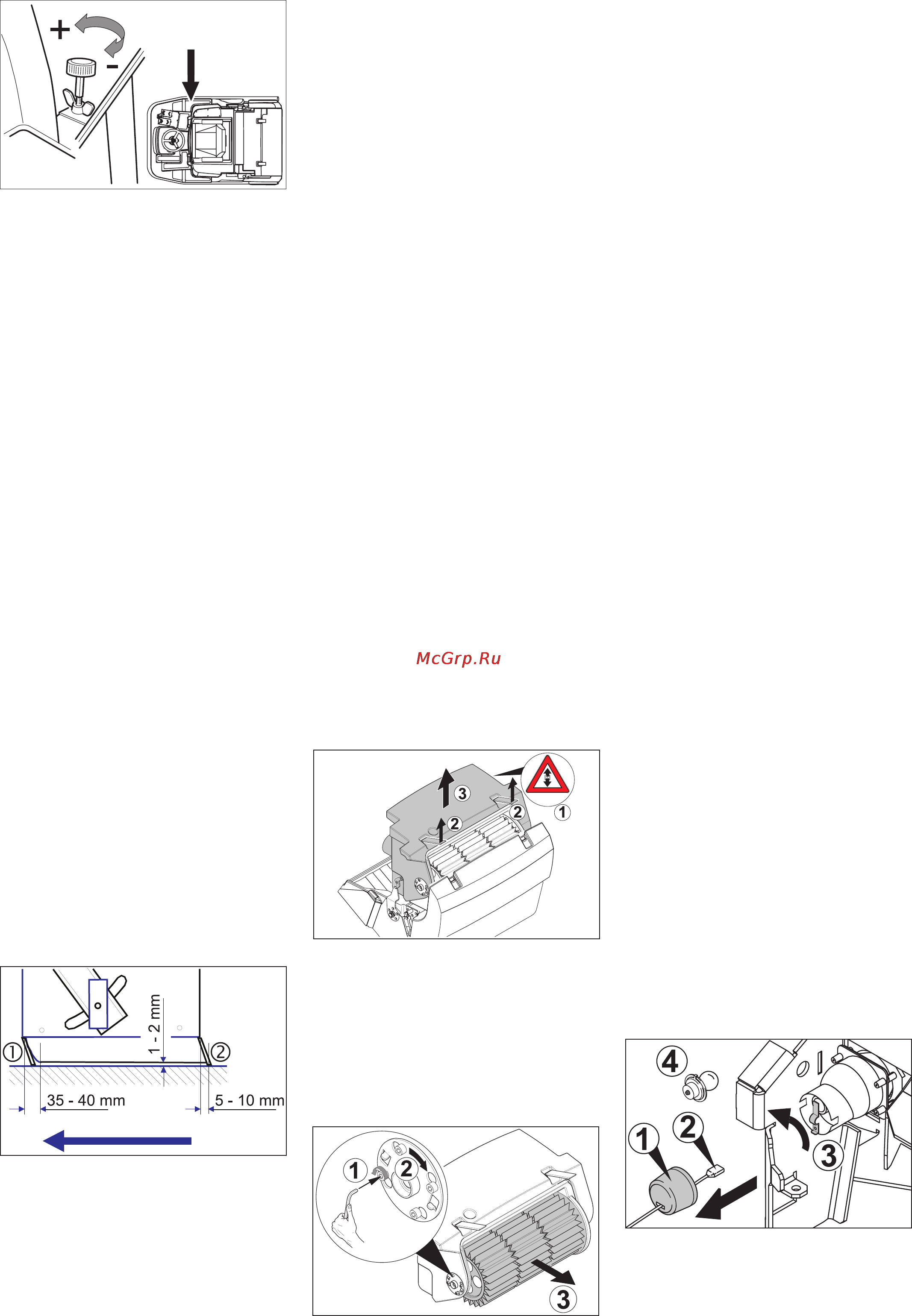

Задняя уплотнительная планка Ослабить барашковую гайку Для увеличения профиля подметания Установочный винт вращать против часовой стрелки Для уменьшения профиля подметания Установочный винт вращать по часовой стрелке Затянуть барашковую гайку Указание Во время интенсивного режима работы профиль подметания устанавливается автоматически Настройка при износе щетины обеспечивается за счет плавающего крепления подметающего вала При слишком сильном износе подметающий вал следует заменить Установка и замена уплотнительных планок Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Подметающий вал приподнимается Ключ зажигания повернуть в позицию О и вытащить его из замка Закрепить аппарат от непроизвольного качения подложив под него клин Зафиксируйте стояночный тормоз Разблокировать застежки боковых панелей с обеих сторон Снять боковые панели Расстояние уплотнительной планки до пола установить так чтобы при пробеге по инерции она отклонялась назад на 5 10 мм При износе планку необходимо заменить Вынуть подметающий вал Отвинтить крепежные гайки задней уплотнительной планки 2 Установить новую уплотнительную планку Боковые уплотнительные планки Несколько ослабить крепежные гайки боковой уплотнительной планки для замены вывинтить Прикрепить новую уплотнительную планку не затягивая пока гайки Для настройки расстояния до пола использовать подкладки толщиной 1 2 мм Откорректировать уплотнительную планку Затянуть гайки Закрепить боковые панели Замена пылевого фильтра Опасность До начала замены пылевого фильтра удалить содержимое из резервуара для сбора мусора При работе с фильтровальной установкой носить маску для защиты от пыли При обращении с аккумуляторами соблюдать правила техники безопасности Немножко приподнять резервуар для сбора мусора и немножко опрокинуть Передняя уплотнительная планка Несколько ослабить крепежные гайки передней уплотнительной планки 1 для замены вывинтить Прикрепить новую уплотнительную планку не затягивая пока гайки Указание При установке нового фильтра следить за тем чтобы пластины не были повреждены и не пережималось уплотнение коробки фильтра Замена прокладки фильтровальной коробки Вынуть прокладку фильтровальной коробки из канавки в крышке аппарата Вставить новую прокладку Проверка приводных ремней Опасность После выключения двигатель вращается еще 3 4 секунды по инерции В это время следует оставаться вне зоны привода Ключ зажигания повернуть в позицию 0 и вытащить его из замка Открыть и зафиксировать крышку прибора Рис З Проверить натяжение наличие износа и повреждений приводных ремней ремня круглого сечения вентилятора Проверить натяжение наличие износа и повреждений приводных ремней ремня круглого сечения подметающего вала Только для КМ 120 150 R LPG и КМ 120 150 с кабиной водителя Проверить натяжение наличие износа и повреждений приводных ремней ремня круглого сечения осветительного генератора Проверка уплотнительной манжеты Регулярно проверять плотность посадки уплотнительной манжеты на вентиляторе Отсоединить электропитание от двигателя фильтра 1 Разомкнуть штеккерное соединение концевого выключателя Разомкнуть штеккерное соединение вибромотора фильтра Открыть замки 2 Немного откинуть назад и вынуть коробку фильтра 3 Откорректировать уплотнительную планку Расстояние уплотнительной планки до пола установить так чтобы при пробеге по инерции в 35 40 мм она откидывалась назад Затянуть гайки 252 Ослабить держатель фильтра 1 повернуть его 2 и вынуть Вынуть пластинчатый фильтр 3 Вставить новый фильтр Со стороны привода дать зафиксироваться захватному устройству в канавке Снова зафиксировать крепление фильтра и затянуть винты Замена лампочки Ключ зажигания повернуть в позицию 0 и вытащить его из замка Снять боковую щетку Снять брызговик 1 Вынуть штекер 2 Повернуть в сторону контактную пластину 3 RU 16
