Ewm microplasma 120 [21/36] Охлаждение сварочной горелки

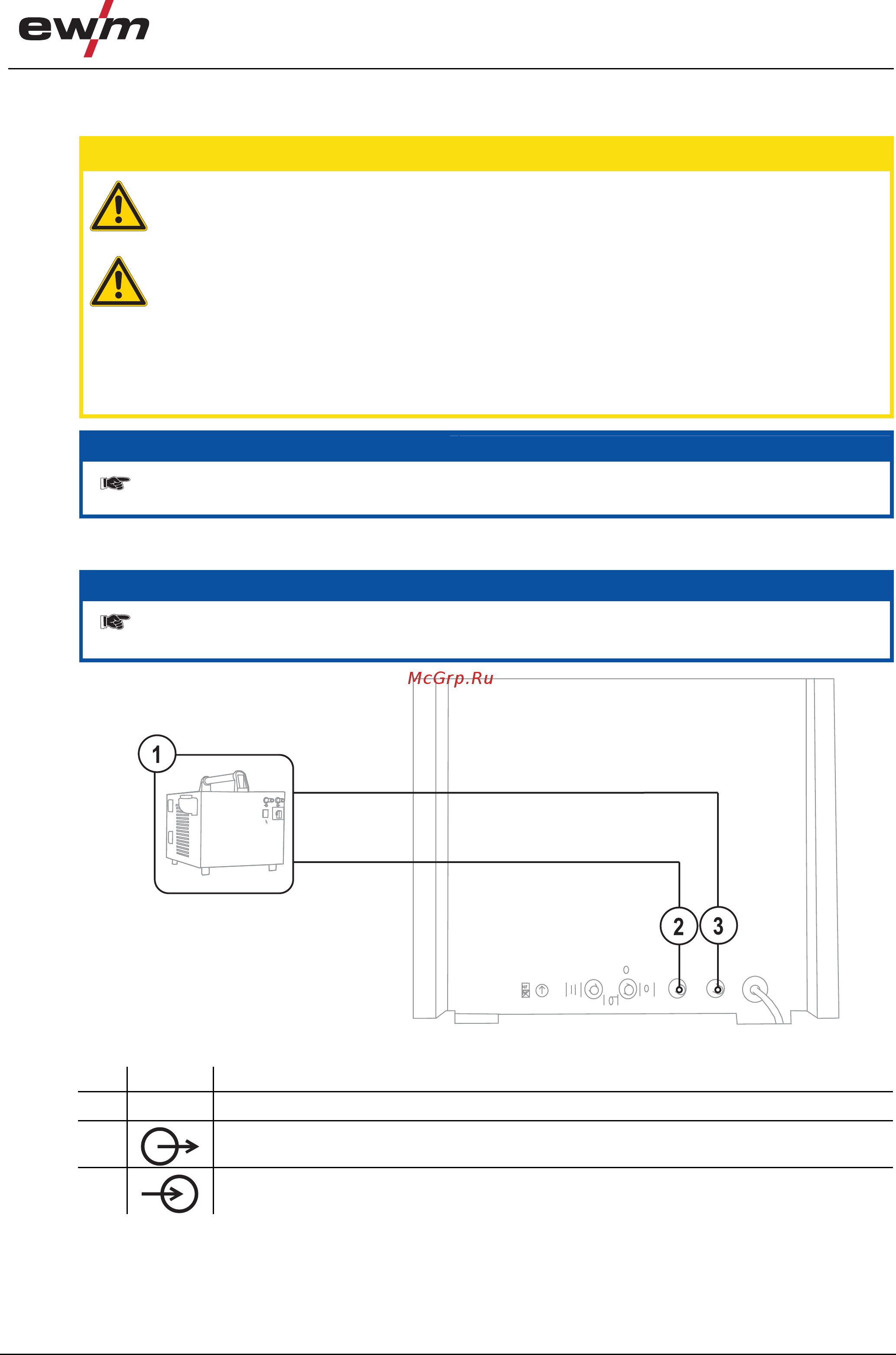

![Ewm microplasma 120 [21/36] Охлаждение сварочной горелки](/views2/1304605/page21/bg15.png)
Конструкция и функционирование
Охлаждение сварочной горелки
099-007010-EW508
13.12.2010
21
5.6 Охлаждение сварочной горелки
ОСТОРОЖНО
Использование неподходящих жидкостей охлаждения ведет к повреждению сварочной горелки!
Неподходящие жидкости охлаждения могут привести к повреждению сварочной горелки!
• Использовать только жидкость охлаждения DKF 23E (соблюдать диапазон температур от 0 до + 40 °C).
Смеси охлаждающих жидкостей!
Смешивание с другими жидкостями или использование непригодной охлаждающей жидкости
приводит к материальному ущербу и аннулированию гарантии изготовителя!
• Использовать исключительно охлаждающие жидкости, описанные в данной инструкции ("Обзор
охлаждающих жидкостей").
• Не смешивать различные охлаждающие жидкости.
• При замене охлаждающей жидкости необходимо заменить всю жидкость.
УКАЗАНИЕ
Температура окружающей среды подбирается в зависимости от используемой жидкости охлаждения!
При охлаждении сварочной горелки учитывать диапазон температуры жидкости охлаждения!
5.6.1 Подключение модуля охлаждения сварочной горелки
УКАЗАНИЕ
Учитывать описание монтажа и подключения в соответствующей инструкции по эксплуатации
охлаждающего модуля.
Рисунок 5-2
Поз. Символ Описание 0
1
Модуль охлаждения сварочной горелки
2
Подача жидкости охлаждения к модулю охлаждения сварочной горелки
3
Отвод жидкости охлаждения от модуля охлаждения сварочной горелки
