Конструкция и функционирование

Циклограммы / Режимы работы

099-007010-EW508

13.12.2010

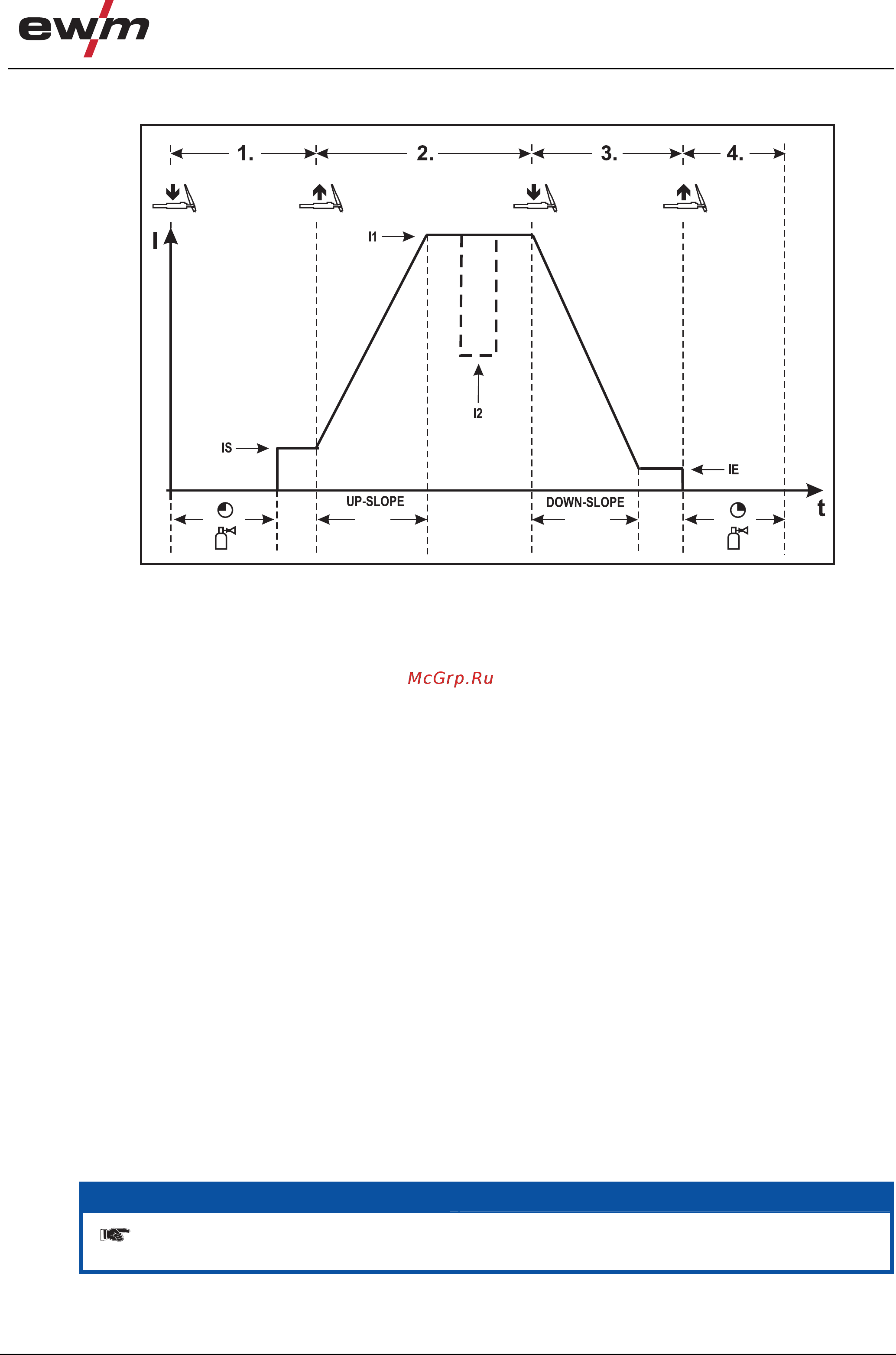

5.9.5 4-тактный режим

Рисунок 5-8

1-й такт

• Нажать кнопку 1 сварочной горелки, начинается отсчет времени подачи газа до начала сварки.

• Дуга зажигается.

• Сварочный ток сразу достигает установленного значения стартового тока

(при минимальной установке — дежурная дуга). ВЧ-зажигание отключается.

2-й такт

• Отпустить кнопку горелки 1.

• Сварочный ток в течение заданного времени нарастания тока увеличивается до основно

го тока I1.

Переключиться с основного тока I1

на уменьшенный ток I2:

• нажать кнопку горелки 2 или

• кнопку горелки 1*

3-й такт

• Нажать кнопку горелки 1.

• Основной ток в течение установленного времени спада сварочного тока снижается до

тока заварки кратера IE (минимальный ток).

4-й такт

• Отпустить кнопку горелки 1, дуга погаснет.

• Начинается отсчет зада

нного времени продувки газом после

окончания сварки.

Немедленное завершение процесса сварки без спада тока и тока заварки кратера:

• Нажать и сразу отпустить кнопку горелки 1 (3-й и 4-й такты).

Ток упадет до нуля и начнется отсчет времени продувки газом после окончания сварки.

УКАЗАНИЕ

При подключенной педали дистанционного управления RTF аппарат автоматически переключается на

2-тактный режим работы. Функции нарастания и спада тока выключены.
