Конструкция и функционирование
Интерфейсы для автоматизации
30
099-007010-EW508
13.12.2010

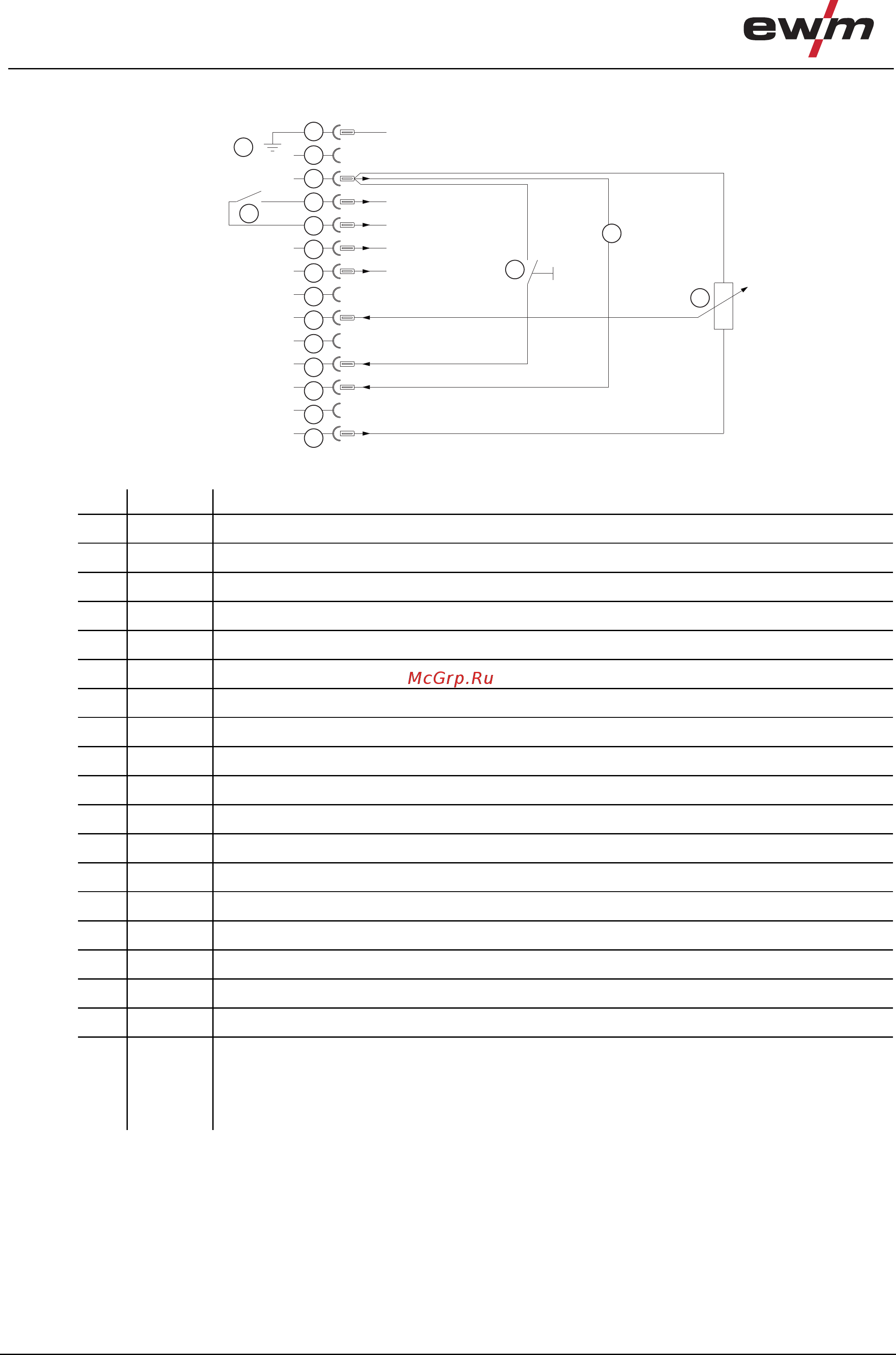

5.13.1 Гнездо подключения дистанционного регулятора, 14-контактное
6
7
4
3
2
1
19
18
17
10
5
9
14
11
12
15
16
8
13
Рисунок 5-9
Поз. Символ Описание 0
1
PE
2
NC (не используется)
3
0 В
4
I > 0 (сигнал прохождения тока)
5
I > 0 (сигнал прохождения тока)
6
- 15 В (выход, макс. 25 мА)
7
+ 15 В (выход, макс. 75 мА)
8
Генератор импульсов I
2
9
I
SIN
(вход заданного значения)
10
T
SPOT
(время сварки точки)
11
BT (кнопка Старт/Стоп горелки)
12
I
СУМ
( = 0 В, дистанционный регулятор подключен)
13
SPOTON (точечная сварка)
14
+ 10 В (выход, макс 10 мА)
15
PE
16
IGRO ( беспотенциальное реле тока)
17
BT (кнопка Старт/Стоп горелки)
18
Мост (распознавание дистанционного регулятора)
19
Потенциометр
10 – 100 кΩ
0 В = I
МИН
10 В = I
МАКС
