5.8 Подключение сварочной горелки и кабеля массы
УКАЗАНИЕ
Перед вводом в эксплуатацию плазменная сварочная горелка должна быть укомплектована и
соответствующим образом отрегулирована для сварочного задания!

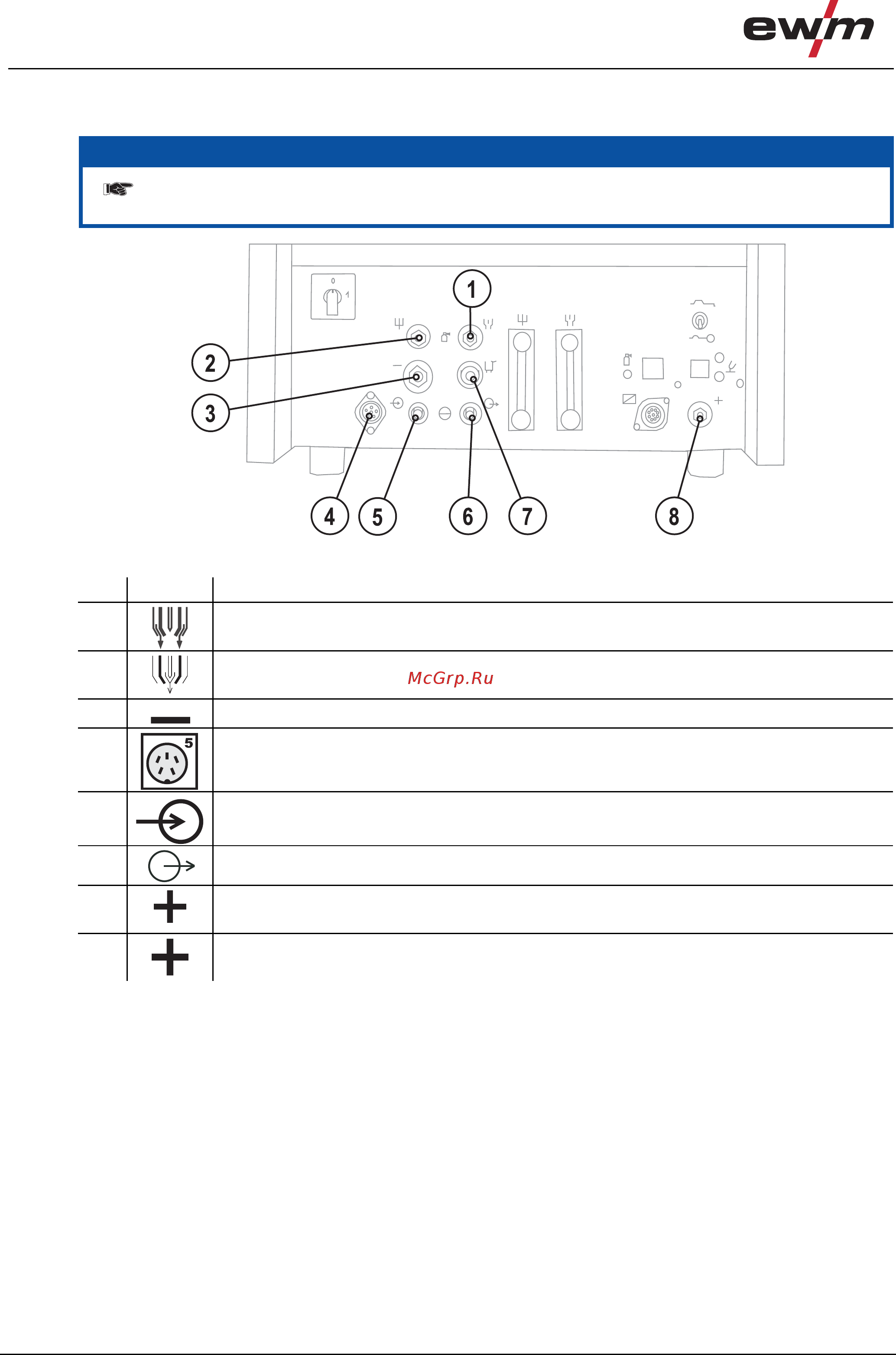

Рисунок 5-5
Поз. Символ Описание 0
1
Соединительный штуцер G1/4 защитного газа, выход сварочного аппарата
Посоединение к сварочной горелке или к блоку дозирования газа (GDE)
2
Соединительный штуцер G1/4 плазменногогаза, выход сварочного аппарата
Подсоединение к сварочной горелке или к блоку дозирования газа (GDE)
3
Розетка сварочного тока, сварочная горелка
4
5-контактная розетка, кабель управления сварочной горелки
5
Отвод охлаждающей жидкости от горелки
6
Подача охлаждающей жидкости к горелке
7
Розетка дежурного тока
Потенциал сопла плазменной сварочной горелки
8
Розетка, сварочный ток "+"
Подключение кабеля массы
Вставить штекер кабеля сварочного тока в гнездо, сварочный ток „-“ и закрепить.
Штекер электропровода дежурной дуги горелки вставить в "Розетку дежурного тока".
Штекер кабеля управления горелки подсоединить и зафиксировать в "5-контактном соединительном гнезде, кабель
управления сварочной горелки ".
Вставить штекер кабеля массы в гнездо подключения сварочного тока "+" и закрепить поворотом вправо.
