5.7.1 Проверка газа

УКАЗАНИЕ

Предварительное давление подсоединенных газовых трубопроводов должно составлять 4,5 бар

(граница допуска: плазменный газ от 4 до 5 бар, защитный газ от 4 до 5 бар).

Последовательность теста газа для защиты и плазменного газа одинаковая. Тест газа возможен лишь

в том случае, если

• дежурная дуга не зажжена и

• не идет сварочный процесс.

Настройку защитного и плазменного газа можно проверить и при необходимости изменить без подачи сварочного тока (в

обесточенном состоянии). При нажатии кнопки «Тест газа» оба газовых клапана одновременно разблокируются. После

этого можно настроить подачу газа на соответствующих регуляторах расхода.

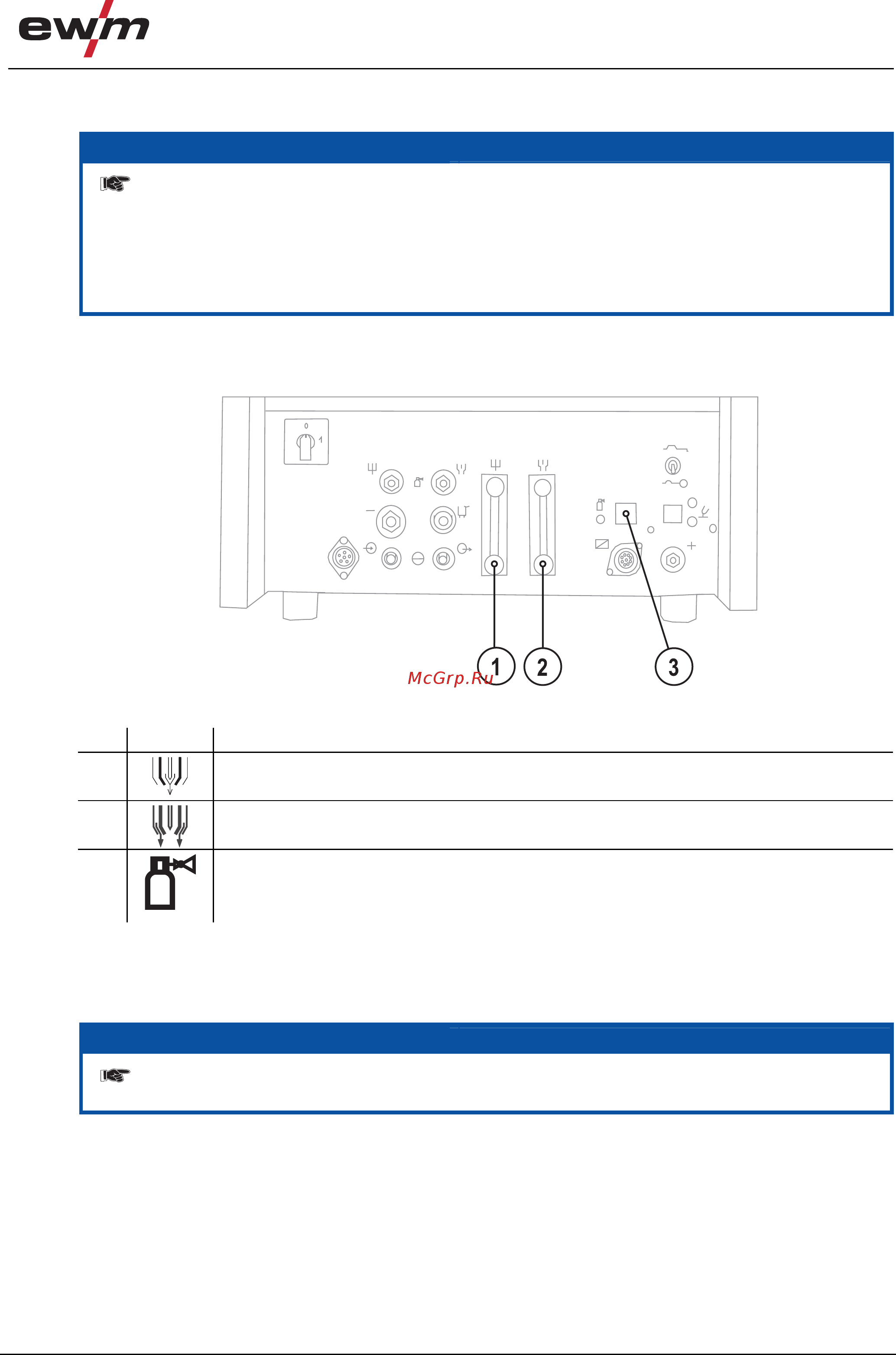

Рисунок 5-4

Поз. Символ Описание 0

Регулятор расхода плазменного газа

Регулировка и отображение расхода газа

Регулятор расхода защитного газа

Регулировка и отображение расхода газа

Кнопка, Проверка газа

Проверка газа без тока

• Нажать и удерживать кнопочный переключатель теста защитного или плазменного газа.

• Отпустить кнопочный выключатель (тестирование завершено).

• Нажать кнопку горелки и настроить расход защитного газа на расходомере редуктора давления.

УКАЗАНИЕ

Расход газа на регуляторе расхода газа для тонкой регулировки расхода газа нельзя установить

выше, чем это указано на редукторе давления баллона защитного газа.
