Конструкция и функционирование
Циклограммы / Режимы работы
099-007010-EW508
13.12.2010
25
5.9 Циклограммы / Режимы работы
5.9.1 Тест в обесточенном состоянии — режим имитации
Перед сваркой пользователь может имитировать результаты сварки при выбранных параметрах тока и времени без
самой сварки. Для этого используется тумблер теста в обесточенном состоянии. Теперь можно сымитировать
применение выбранных параметров тока и времени, как при обычном процессе сварки.
5.9.2 Условные обозначения
Символ Значение
Нажать кнопку горелки 1
Отпустить кнопку горелки 1
I1
Основной ток (от минимального до максимального значения)
I2
Уменьшенный ток (от 0 до 100 % AMP)
IS
Стартовый ток
IE
Ток заварки кратера
Предварительная подача газа (защитный газ)
Продувка газом после окончания сварки (защитный газ)
5.9.3 2-тактовый режим работы без нарастания и спада тока

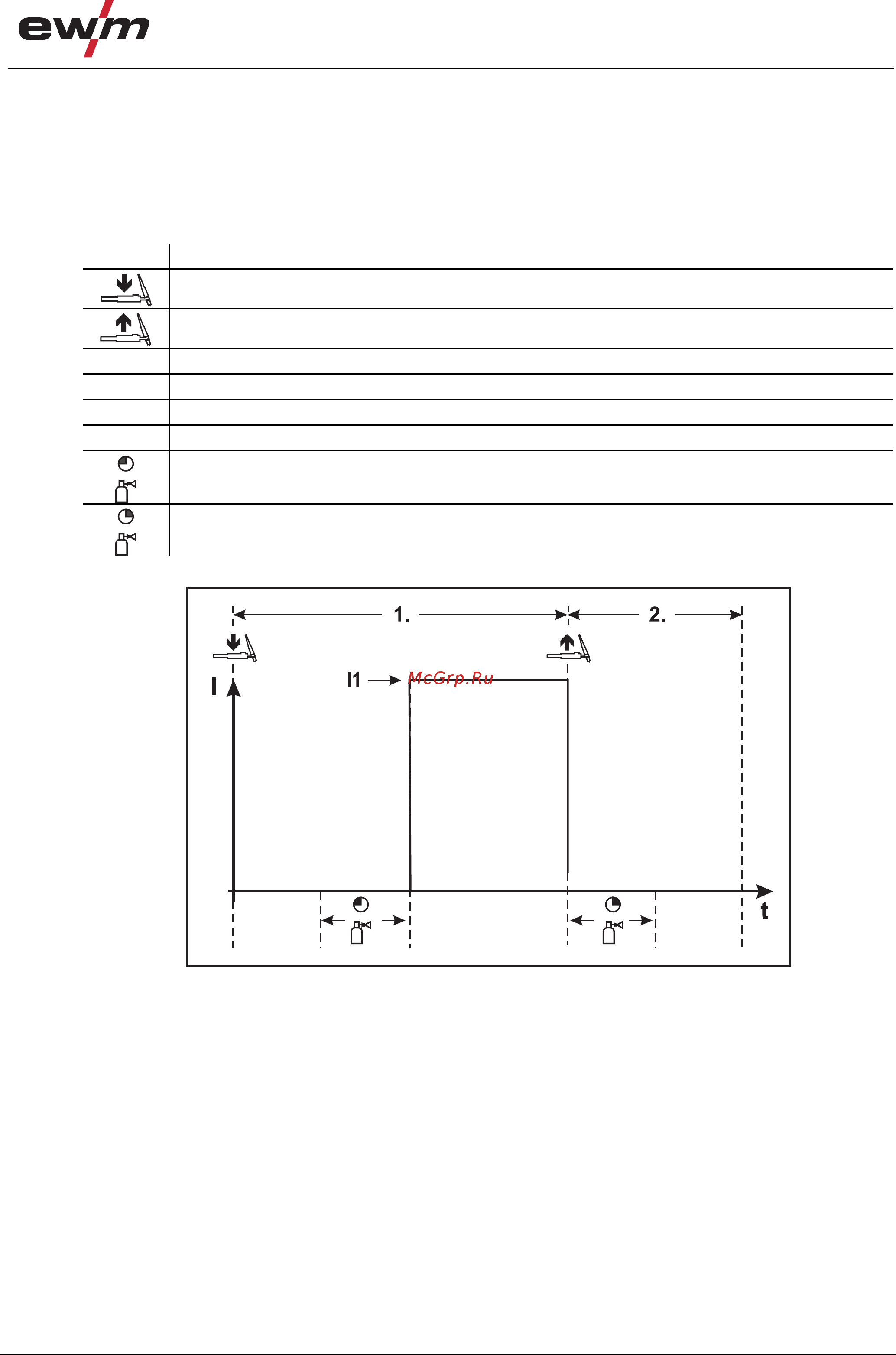

Рисунок 5-6
1-й такт:
• Нажать кнопку горелки 1 или ножной дистанционный регулятор.
• Начинается отсчет времени предварительной подачи газа.
• Дуга зажигается.
• Подается сварочный ток I1.
2-й такт:
• Отпустить кнопку горелки 1 1 или ножной дистанционный регулятор.
• Дуга гаснет.
• Начинается отсчет заданного времени продувки газом после окончания сварки.
