10
3062003_1108

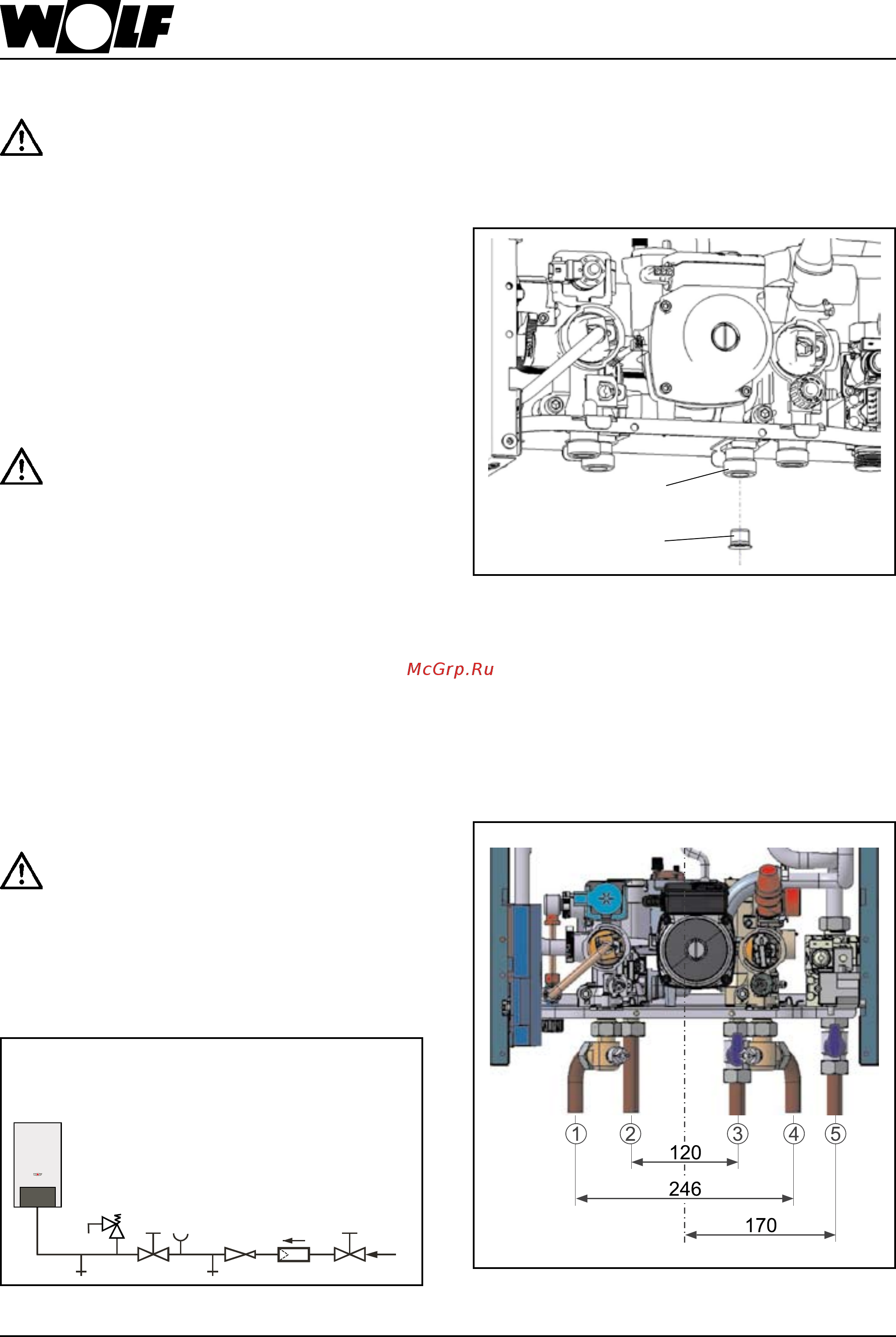

Подключение
Подключение газа
Прокладка газопровода, а также подключение
газа должны выполняться только специалистами
газовой службы. При проверке давления в
гозопроводе газовый шаровой кран на котле
должен быть закрыт.
Систему отопления и газопровод перед
подключением газового настенного котла,
особенно если речь идет о старой системе
отопления, следует очистить от загрязнений.
До ввода в эксплуатацию следует проверить
герметичность подключений.
При ненадлежащей установке или использовании
неподходящих деталей или узлов, может
произойти утечка газа, вследствие чего возникнет
угроза отравления или взрыва.
Газовый клапан может испытан на 150
мбар. При более высоких испытательных
давлениях газовый клапан может быть
поврежден, что вызовет опасность взрыва,
удушения угарным газом и отравления. При
проверке давления газопровода газовый
шаровой кран на котле должен быть
закрыт.
Гидравлические подключения
- Для обвязки котла в качестве принадлежностей
поставляются комплекты подключений для монтажа
открытой проводкой и скрытого монтажа. Подключение
- медная труба Cu 18x1.
Если давление в водопроводе холодной
воды превышает максимально допустимое
(давление 10 бар), то необходимо установить
редукционный клапан, в противном случае
может возникнуть протечка и опасность
затопления.
Рисунок: Подключение холодной воды по DIN 1988
Слив
Слив
Запорный вентиль
Редукционный клапан
Запорный вентиль
Подача холодной воды
Подключение манометра
Фильтр
Предохранит. клапан
Поключение холодной и горячей воды
При подключении холодной и горячей воды рекомендуется
выполнить монтаж согласно DIN 1988.
Указание: На подсоединении для холодной воды
прибора следует согласно серии установить
комбинированную решетку для холодной воды
с регулятором объема потока . (см. рисунок)
Монтаж открытой проводкой
Рисунок: Вид спереди комплект подключения для монтажа
открытой проводкой ( № арт. 86 12 188)
Подающая линия
Горячая вода
Холодная вода
Обратная линия
Подключение газа
Рисунок: Регулятор расхода с фильтром на холодной воде
