Wolf CGG-1K-24 [20/36] Выбор ступени насоса
![Wolf CGG-1K-24 [20/36] Выбор ступени насоса](/views2/1306989/page20/bg14.png)
20
3062003_1108
Выбор ступени насоса
Котел оснащен 3-х ступенчатым насосом, который при
поставке установлен на ступень 2.
Минимальная циркуляция между подающей и обратной
линией обеспечивается благодаря соединительному
трубопроводу. В соединительный трубопровод встроен
автоматический перепускной клапан и регулируемый
вручную байпасный клапан.
Байпасный клапан в состоянии поставки полностью открыт
в положении «МАКС». При закрытии клапана остаточный
напор насоса может увеличиваться (смотри диаграмму).

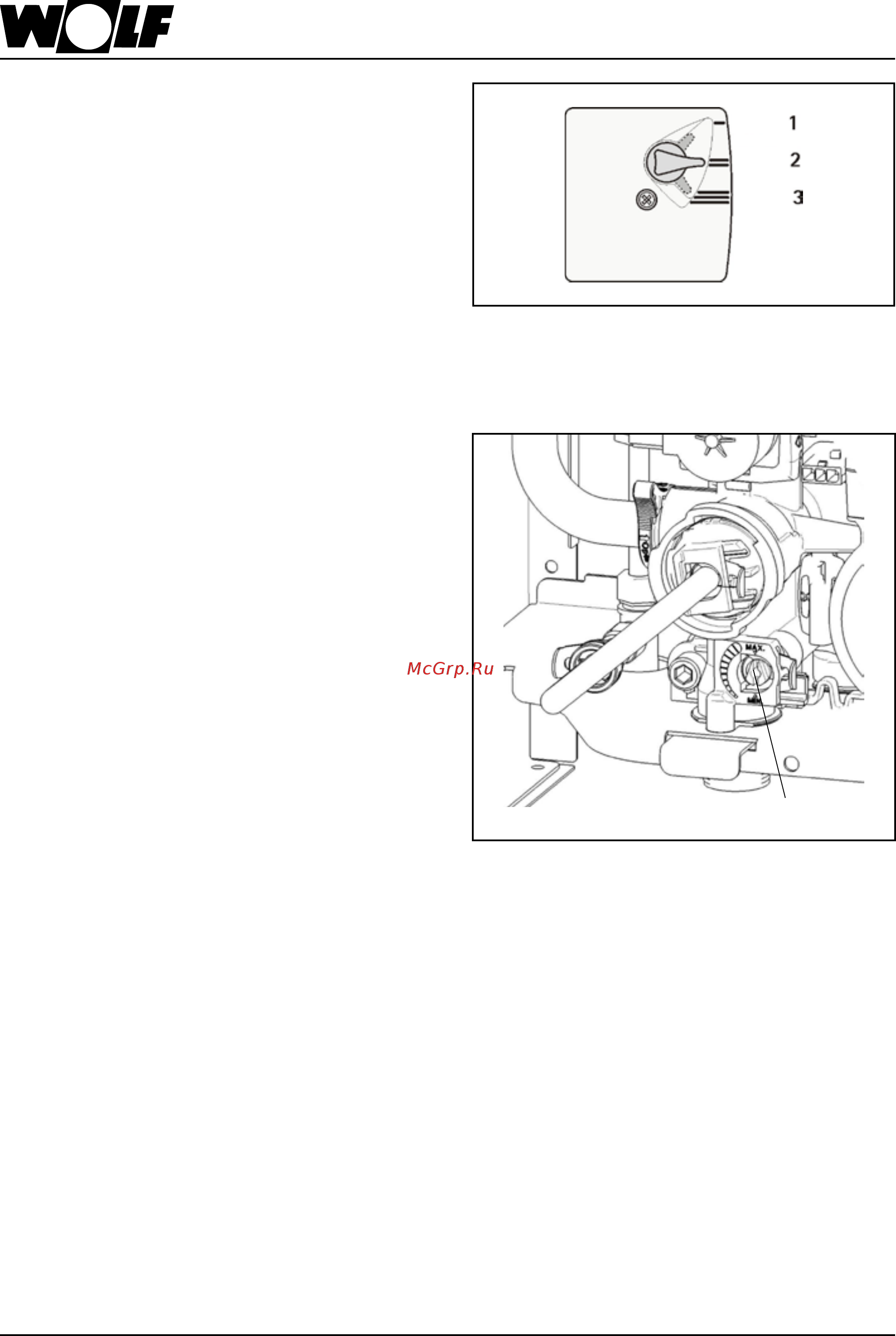

Рисунок: Ступень переключения насоса отопительного
контура
Байпасный
клапан
Cтупень
Cтупень
Cтупень
