13
3062003_1108

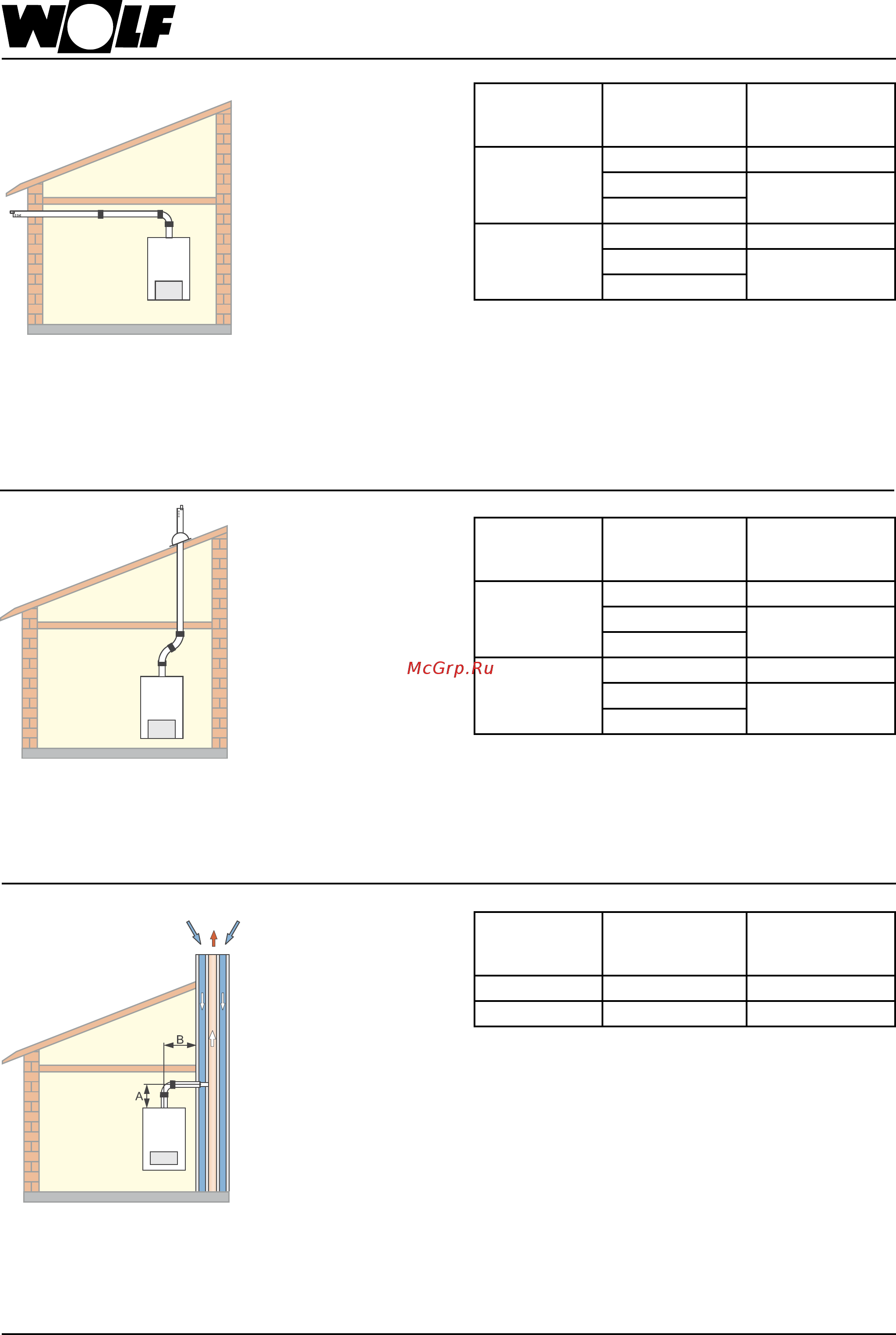

Тип C12x
Горизонтальный проход ч е р ез наружную с тену
(Подача воздуха для горения из атмосферы). Дымовая
труба с воздуховодом и дымоходом „труба в трубе“
(система 60/100 мм)
Расчетная длина мин./макс. = 0,3 м / 5,0 м
Тип C32x
Вертикальный проход через кровлю. Дымовая труба с
воздуховодом и дымоходом „труба в трубе“ (система 60/100
мм) расчетная длина мин./макс. = 0,3 м / 5,0 м
Тип C42x
Подключение к дымовой трубе с воздухоподающим и
дымоотводящим каналами. (Подача воздуха для горения
из атмосферы). Подключение к дымовой трубе системой
60/100 мм
Ра с ч ет ды м о в о й тру б ы с возд у х о под а ющ и м и
дымоотводящим каналами выполнить в соответствии с
требованиями норм EN 13384 и с учетом местных норм
и правил
Дымовые трубы
Котел
CGG-1K
Расчитанная
длина
Дымовая
дроссельная
шайба № Ш
24 ≤ 3 m 1 (38,0 mm)
> 3 m 2 (39,8 mm)
≤ 5 m
28 ≤ 2 m 2 (39,8 mm)
> 2 m 3 (42,5 mm)
≤ 5 m
Котел
CGG-1K
Расчитанная
длина
Дымовая
дроссельная
шайба № Ш
24 ≤ 3 m 1 (38,0 mm)
> 3 m 2 (39,8 mm)
≤ 5 m
28 ≤ 2 m 2 (39,8 mm)
> 2 m 3 (42,5 mm)
≤ 5 m
Котел
CGG-1K
Расчитанная
длина A+B
Дымовая
дроссельная
шайба № Ш
24 ≤ 2 m 1 (38,0 mm)
28 ≤ 2 m 2 (39,8 mm)
