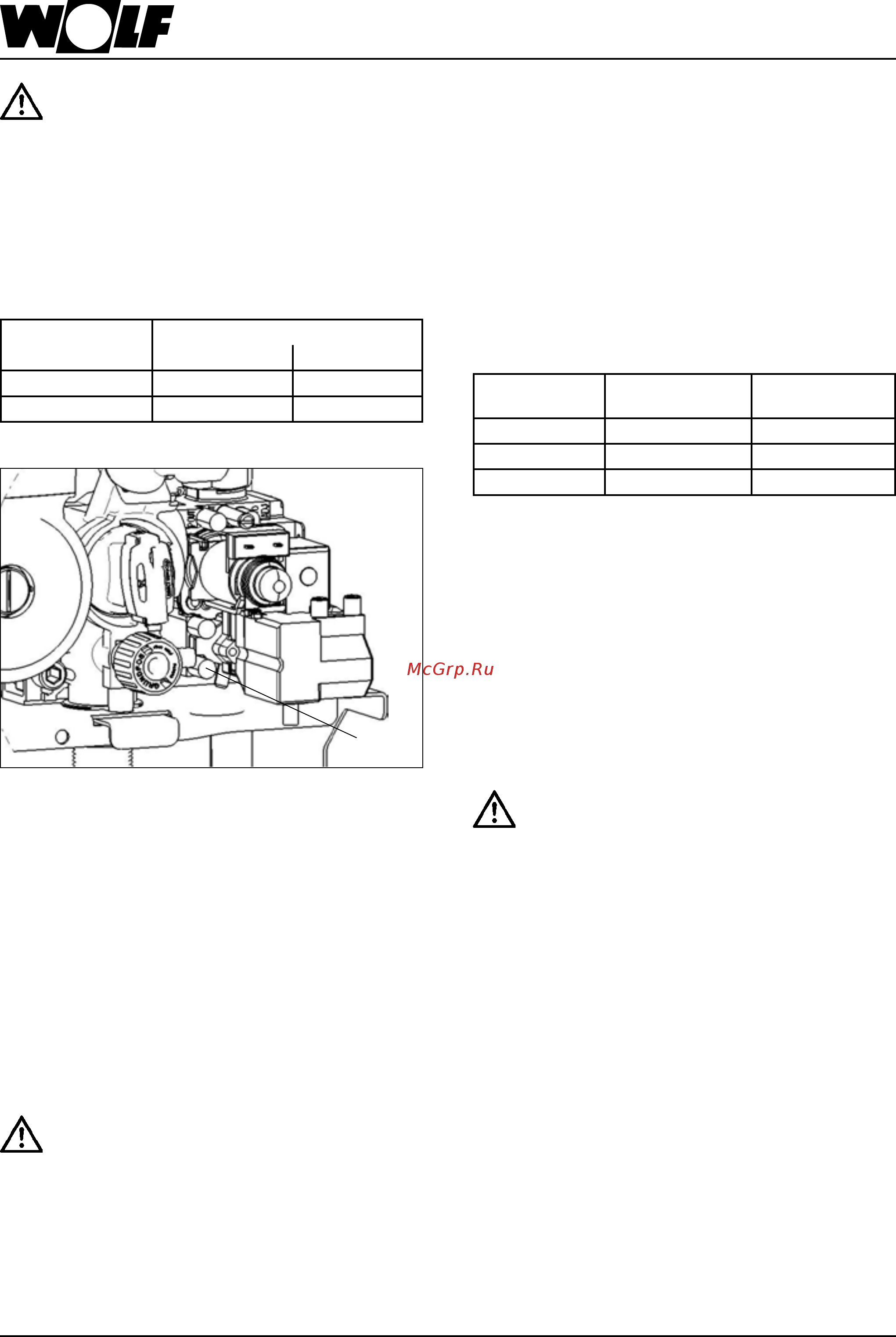

17
3062003_1108
Ввод в эксплуатацию / Контроль
давления подключения газа
Перед вводом котла в эксплуатацию убедитесь, что котел
соответствует тому виду газа, который исполь-зуется в
данной местности.
К пуско-наладке, эксплуатации и
сервисному обслуживанию котла, а также
инструктажу пользователя допускаются
только квалифицированные специалисты
автроизованных фирмой Wolf сервисных
центров.
- Открыть подключения на котле
- Из котла и системы отопления должен быть удален
воздух, котел и система отопления должны быть
герметичны
- П р о верить п р а в и л ь н о с т ь м о н т а ж а с и с т е м ы
дымоудления.
- Снять панель обшивки.
- Ослабить запорный винт на измерительном ниппеле
и выпустить воздух из газопровода.
- Снова плотно закрутите запорный винт.
- Включите котел.
- Проверьте поджиг и равномерность пламени.
- Если давление воды в системе отопления опускается
ниже 1,5 бар, то необходимо выполнить подпитку до 1,5
макс до 2,5 бар.
Проверьте герметичность подключения
газа на измерительном ниппеле , иначе
возможна утечка газа и, вместе с этим,
опасность взрыва, отравления и удушения
угарным газом.
Снятие измерительного прибора:
- Отключите газовый котел. Перекройте запорный газовый
кран.
- Отсоедин ите шла нг и сно ва плотно закр ойте
измерительный ниппель. Откройте газовый запорный
кран.
Проверьте герметичность подключения
газа на измерительном ниппеле , иначе
возможна утечка газа и, вместе с этим,
опасность взрыва, отравления и удушения
угарным газом.
Подключение измерительного прибора
- Газовый котел должен быть выключен. Откройте газовый
запорный кран.
- Снимите панель обшивки.
- Ослабьте запорный винт измерительного ниппеля .
- П одс о ед и н и те ш л а н г к п р и б о р у и з м е р е н и я
дифференциального давления на измерительном
ниппеле и измерьте давление.
- Включите котел и считайте показания.
- Величину внесите в протокол ввода в эксплуатацию.
* 13 мбар в России, при этом может происходить снижение
мощности котла на 2 квт.
Вид газа Индекс Wobbe Ws
кВтч/м
3
MДж/м
3
Природный газ H 12,7 -15,2 45,7 - 54,7
Сжиженный газ 20,3 - 24,3 72,9 - 87,3
Вид газа Номинальное
давление газа
Допустимый
диапазон
Природ. газ H 20 мбар 18*-25 мбар
Сжиж. газ B/P 50 мбар 43-57 мбар
Сжиж. газ B/P 29 мбар 25-35 мбар
