Wolf CGG-1K-24 [16/36] Заполнение водой системы отопления
![Wolf CGG-1K-24 [16/36] Заполнение водой системы отопления](/views2/1306989/page16/bg10.png)
16
3062003_1108
Заполнение водой системы отопления
Заполнение водой
системы отопления
Для обеспечения безупречной работы газового котла необходимо
правильно заполнить водой систему отопления и котел, а также
удалить из них воздух.
Вода для системы отопления не должна содержать ингибиторов
или средств защиты от замерзания, поскольку они могут привести
к нарушению герметичности, протечке и как следствие опасности
затопления.
- Перед подключением газового отопительного котла ситему отопления следует
промыть, чтобы удалить остатки загрязнений, например, окалину, пеньку,
шпаклевку и т.д. из трубопровода.
- Заполнить систему ГВС котла до уровня, пока вода не начнет поступать из точки
водоразбора.
- Колпачок автоматического воздушного клапана на насосе отопительного контура
открыть на один оборот, колпачок не снимать.
- Открыть все клапаны на радиатораха также запорные вентили на подключении
котла к системе отопления.
Котел с интегированным
устройством подпиттки
- Систему отопления и котел заполнить приблизительно до 1,5 бар через
интегрированное у устройство подпитки или KFE- кран системы отопления, и
после этого обязательно удалить воздух из системы отопления.
- Закрыть запорные краны на подключении котла к системе отопления.
- Сливной шланг подсоединить к сливному крану гидравлического блока.
- Промыть теплообменник при одновременном открытии крана на устройстве
подпитки и сливного крана на гидравлическом блоке.
Котел без устройства подпитки
- Систему отопления и котел заполнить приблизительно до 1,5 бар через KFE-
кран системы отопления, и после этого обязательно удалить воздух из системы
отопления.
- Закрыть запорный кран на обратной линии котла.
- Сливной шланг подключить к сливному крану гидравлического блока.
- Промыть теплообменник при одновременном открытии крана сливного крана
на гидравлическом блоке и крана KFE системы отопления.
- Снять сливной шланг и снова открыть запорную арматуру на подключении котла
к системе отопления.
- Закрыть газовый шаровой кран.
- Включить котел, регулятор температуры воды в системе отопления установить
в положение „2“ (насос работает, индикатор режимов постоянно горит зеленым
светом).
- Удалить воздух из насоса, для чего на коротное время отвинтить винт и снова
закрыть его. При сильном снижении давления воды в системе отопления
выполнить подпитку .
- Открыть газовый шаровой кран. Нажать кнопку деблокироания из режима
неисправности.
- При продолжительной эксплуатации воздух из системы отопления будет
удаляться автоматически.

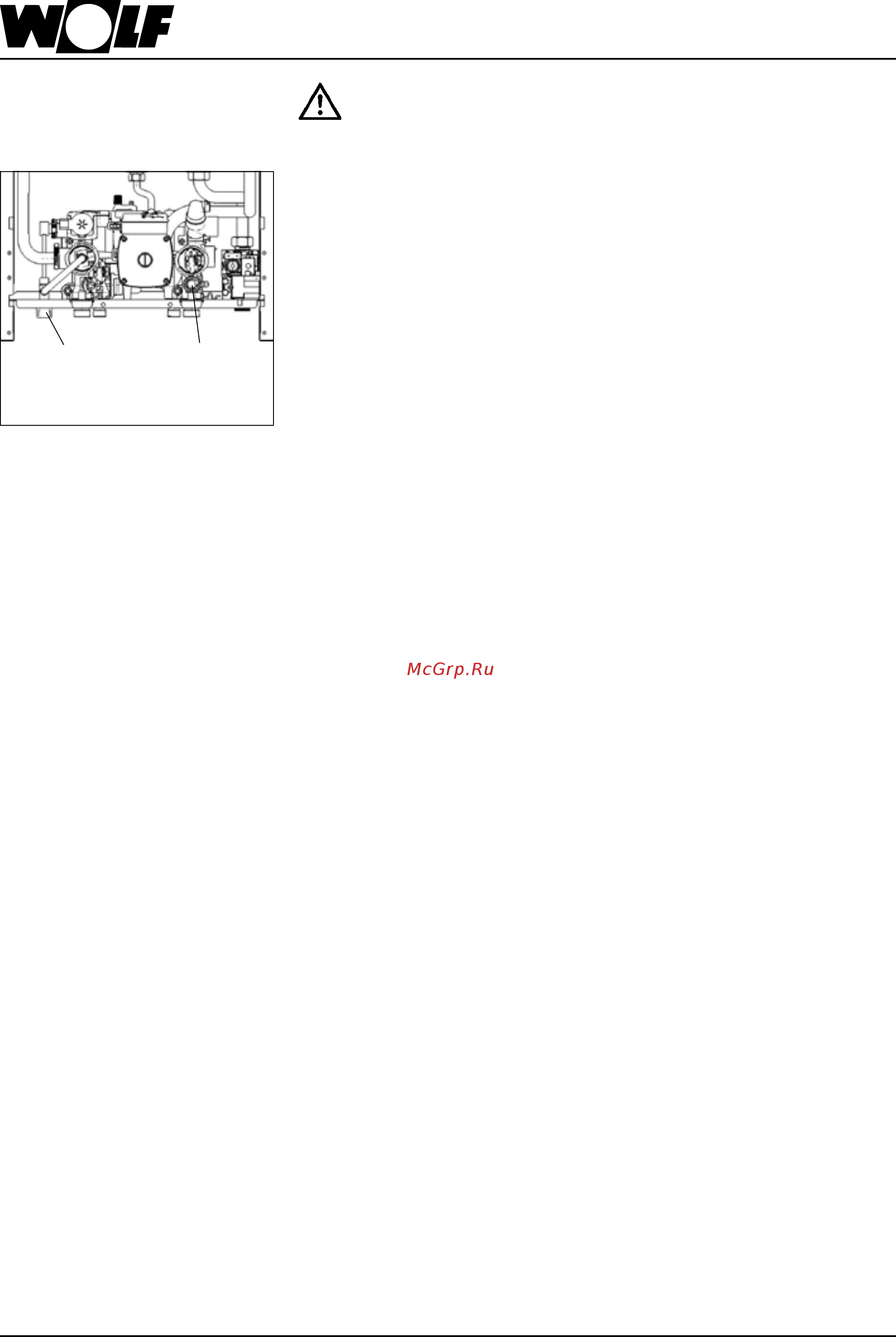

внутренее
устройство
потпитки
(опционально)
сливной
кран
