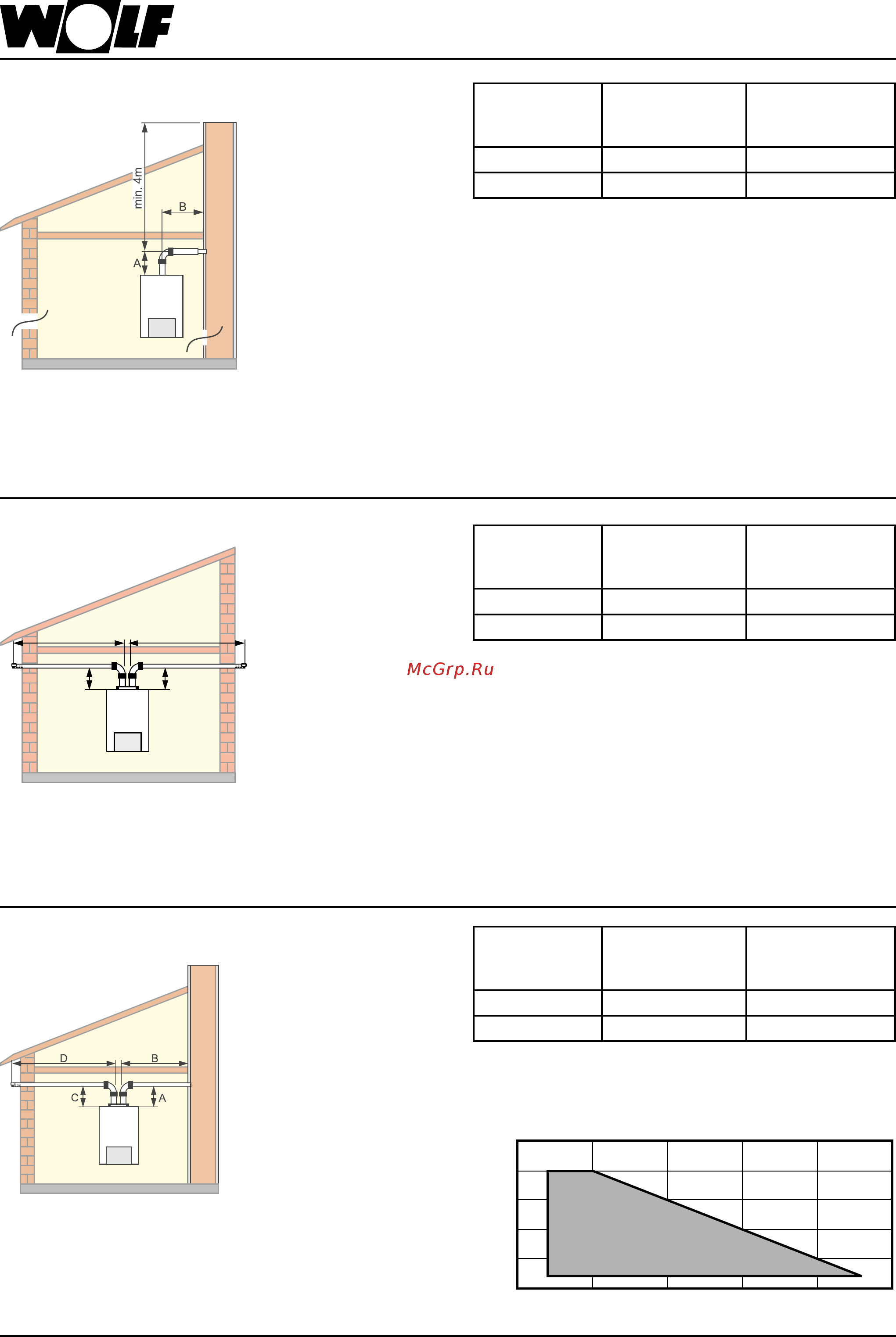

Wolf CGG-1K-24 [14/36] Дымовые трубы
![Wolf CGG-1K-24 [14/36] Дымовые трубы](/views2/1306989/page14/bge.png)
14
3062003_1108
Тип B32
Подключение к дымовой трубе;
Забор воздуха для горения непосредственно над котлом.
(Подача воздуха для горения из помещения). Система
60/100 мм
Расчет дымовой трубы выполнить в соответствии с
требованиями норм EN 13384 и с учетом местных норм
и правил
Тип C52
Подключение дымохода к шахте и подача воздуха для
горения через наружную стену. (Подача воздуха для
горения из атмосферы) Система 80/80 мм.
Расчет дымовой трубы выполнить в соответствии с
требованиями норм EN 13384 и с учетом местных норм
и правил
Дымовые трубы
Тип C82
Подключение дымохода к шахте и подача воздуха для
горения через наружную стену. (Подача воздуха для
горения из атмосферы) Система 80/80 мм.
Расчет дымовой трубы выполнить в соответствии с
требованиями норм EN 13384 и с учетом местных норм
и правил
A
C
BD
0
0
5
10
15
20
25
510152025
C+D
A + B
Котел
CGG-1K
Расчитанная
длина A+B
Дымовая
дроссельная
шайба № Ш
24 ≤ 3 m 1 (38,0 mm)
28 ≤ 2 m 2 (39,8 mm)
Котел
CGG-1K
Расчитанная
длина A+B+C+D
Дымовая
дроссельная
шайба № Ш
24 ≤ 13 m 39,8 mm
28 ≤ 12 m 42,5 mm
Котел
CGG-1K
Расчитанная
длина A+B+C+D
Дымовая
дроссельная
шайба № Ш
24 ≥ 2 m / ≤ 25 m 39,8 mm
28 ≥ 2 m / ≤ 25 m 42,5 mm
