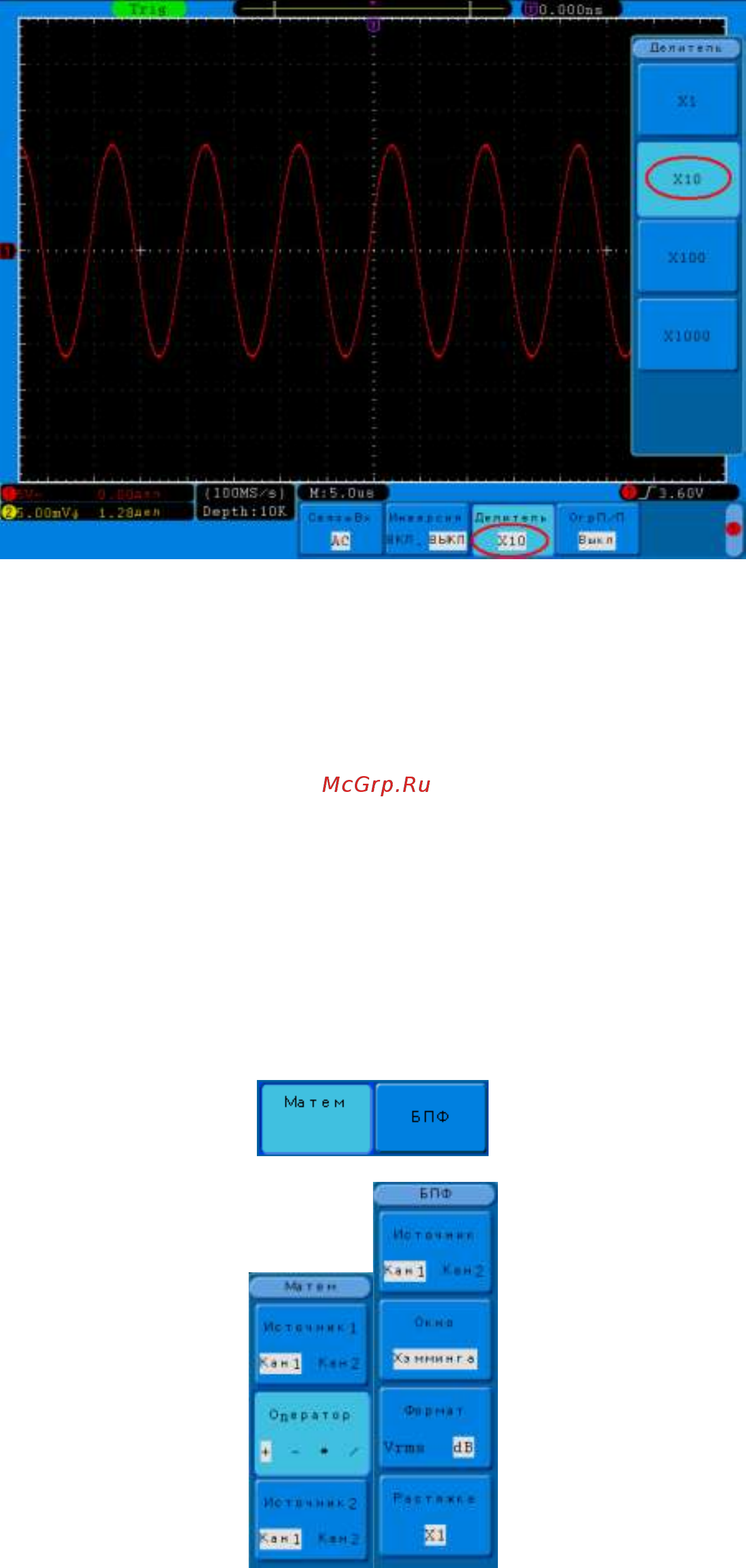

Рис. 8-5 Пример выбора коэффициента ослабления пробника
8.1.7 Выбор ограничения полосы пропускания
Примечание: выбор ограничения полосы пропускания недоступен для моделей АКИП-
4122/1 и АКИП-4122/1V.
Исследование некоторых сигналов требует ограничения полосы пропускания канала
вертикального отклонения.
1) Нажать КАН1/КАН2 для доступа к настройкам канала;
2) Нажать кнопку H4 для включения или отключения ограничения полосы пропускания.
Математические функции и БПФ
Математические функции включают в себя сложение, вычитание, умножение, деление
и быстрое преобразование Фурье (FFT (БПФ)) для сигналов каналов КАН 1 и КАН 2 . Результат
математических действий может также быть измерен с помощью делений сетки и курсора,
автоматические измерения для математических функций не возможны. При выборе режима
БПФ на экране автоматически отключаются осциллограммы с каналов 1 и 2, и остается только
изображение спектра сигнала.
